Устройство модели NXI-3040 линейки NetXpert от российского разработчика и производителя телекоммуникационного оборудования Натекс предлагает пользователю широкие возможности кастомизации за счет модульной аппаратной архитектуры. Также устройство обеспечивает поддержку гибких комбинаций топологий подключения и широкие возможности защиты сети.

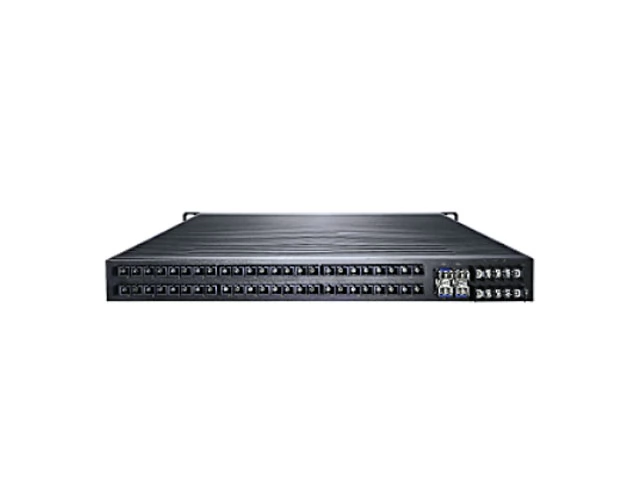

Промышленный коммутатор NetXpert NXI-3040 с модульной архитектурой
Промышленный коммутатор NetXpert NXI-3040 – это современное высокопроизводительное устройство с возможностью интеллектуального управления и модульной аппаратной архитектурой. Благодаря последней пользователь может регулировать количество и стандарты портов в соответствии с запросами своей сети.
Особенности и преимущества модели
Устройство демонстрирует высокую надежность за счет блокировки широковещательных штормов, предотвращая критическую перегрузку сети.
Среди возможностей управления устройством производитель предлагает: консольное управление. управление с помощью Web-интерфейса, где интернет-страница предоставляет пользовательский интерфейс, позволяющий вручную проводить тонкую настройку устройства. управление с помощью сетевого протокола Telnet, реализующего текстовый терминал для администрирования. управление с помощью сетевого протокола SNMP – это стандартный протокол, позволяющий управлять устройствами на базе архитектур TCP/UDP.
Также модель предлагает ряд продвинутых функций Layer 3. Одна из них – поддержка IGMP, протокола, позволяющего управлять групповой передачей данных. Также устройство обеспечивает поддержку TRUNK, канала, позволяющего передавать через него трафик нескольких виртуальных локальных компьютерных сетей.
Среди других возможностей третьего уровня – поддержка QoS и возможность зеркалирования портов, что позволяет дублировать трафик с одного или нескольких интерфейсов на другой, повышая надежность соединения и передачи данных. Благодаря технологии QoS модель осуществляет:
- Приоритизацию трафика. Пакеты, зависящие от времени (например, VoIP и видео), имеют приоритет над другим трафиком на основе классификации DSCP или IEEE 802.1p. Кроме того, пакеты сортируются в восемь аппаратных очередей для более эффективной пропускной способности.
- Управление широковещательной передачей. Позволяет ограничить скорость широковещательного трафика для уменьшения нежелательного сетевого эффекта.
- Поддержку стандарта IEEE 802.1Q, обеспечивающую передачу данных на устройства в зависимости от приоритета и типа трафика.
Также устройство поддерживает создание и настройку виртуальных локальных компьютерных сетей (VLAN) и списки контроля доступа (ACL), что позволяет обезопасить трафик, пользователей и всю сеть в целом.
Технические характеристики NetXpert NXI-3040
| Поддерживаемые стандарты | IEEE 802.3Z, IEEE 802.3U, IEEE 802.3, IEEE 802.3X, IEEE 802.1P, IEEE 802.1D, IEEE 802.1Q, режим коммутации с буферизацией |
| Топологии сети | Радиальная, кольцевая, линейная, смежная кольцевая |
| Интерфейсы | 100 M оптические порты: макс. 24x100BaseFX (FC/SC/ST разъем), 100 M RJ-45 порт: макс. 24×10/100BaseTX, 1000 М: макс. 4x1000BaseL/HX (SFP), консольные интерфейсы: RJ-45, аварийный выход |
| Производительность |
Емкость матрицы коммутации 12,8 Гб Размер таблицы МАС-адресов: 8 К |
| Питание | Входное напряжение: 24 В DC (18 … 36 В DC), 48 В DC (36 … 72 В DC), 220 В AC/DC, потребляемая мощность: <35 Вт, двойное резервирование |
| Физические характеристики |
Корпус — защита IP40, ребристый алюминиевый корпус без вентиляторов Размеры (ШxВxД) 482,6x44x420 мм, масса 5 кг, установка для монтажа в стойку |
| Параметры окружающей среды |
Рабочая температура: -40 … +85°C Относительная влажность: 0 … 95% (без конденсата) |
| Соответствия требованиям | По устойчивости к электромагнитным воздействиям: IEC 61000-4-2 (ESD): ±8 кВ контактный разряд, ±15 кВ воздушный/грозовой разряд, IEC 61000-4-3 (RS): 10 В/м (80 ~ 1000 МГц), IEC 61000-4-4(EFT): ±4 кВ ЛЭП, ±4 кВ линия ПД, IEC 61000-4-5 (импульсные напряжения): ±4 кВ (линия/земля), ±4 кВ (линия/земля) ЛЭП, ±2 кВ линия ПД, IEC 61000-4-6 (CS): 3 В (10 кГц ~ 150 кГц), 10 В (150 кГц ~ 80 кГц), IEC61000-6-2, IEC61850-3, CE, RоHS |
| Средняя наработка на отказ | 35 лет |
| Гарантия | 2 года |
| NetXpert NXI-3040-4GX-24T-24-24 | Промышленный L2 коммутатор с портами 4x1000BaseFX/TX(SFP), 24×10/100BaseTX; 1U, 19”; 2 источника питания 24 VDC; -40~85°C |
| NetXpert NXI-3040-4GX-24T-48-48 | Промышленный L2 коммутатор с портами 4x1000BaseFX/TX(SFP), 24×10/100BaseTX; 1U, 19”; 2 источника питания 48 VDC; -40~85°C |
| NetXpert NXI-3040-4GX-24T-220-220 | Промышленный L2 коммутатор с портами 4x1000BaseFX/TX(SFP), 24×10/100BaseTX; 1U, 19”; 2 источника питания 220 VAC/DC; -40~85°C |
| NetXpert NXI-3040-4GX-24T-24-48 | Промышленный L2 коммутатор с портами 4x1000BaseFX/TX(SFP), 24×10/100BaseTX; 1U, 19”; 2 источника питания 24 и 48 VDC; -40~85°C |
| NetXpert NXI-3040-4GX-24T-24-220 |
Промышленный L2 коммутатор с портами 4x1000BaseFX/TX(SFP), 24×10/100BaseTX; 1U, 19”; 2 источника питания 24 VDC и 220 VAC/DC; -40~85°C |
| NetXpert NXI-3040-4GX-24T-48-220 |
Промышленный L2 коммутатор с портами 4x1000BaseFX/TX(SFP), 24×10/100BaseTX; 1U, 19”; 2 источника питания 48 VDC и 220 VAC/DC; -40~85°C |
| NetXpert NXI-3040-4GX-24S-24-24 | Промышленный L2 коммутатор с портами 4x1000BaseFX/TX(SFP), 24x100BaseFX (SM); 1U, 19”; 2 источника питания 24 VDC; -40~85°C |
| NetXpert NXI-3040-4GX-24S-48-48 | Промышленный L2 коммутатор с портами 4x1000BaseFX/TX(SFP), 24x100BaseFX (SM); 1U, 19”; 2 источника питания 48 VDC; -40~85°C |
| NetXpert NXI-3040-4GX-24S-220-220 | Промышленный L2 коммутатор с портами 4x1000BaseFX/TX(SFP), 24x100BaseFX (SM); 1U, 19”; 2 источника питания 220 VAC/DC; -40~85°C |
| NetXpert NXI-3040-4GX-24S-24-48 | Промышленный L2 коммутатор с портами 4x1000BaseFX/TX(SFP), 24x100BaseFX (SM); 1U, 19”; 2 источника питания 24 и 48 VDC; -40~85°C |
| NetXpert NXI-3040-4GX-24S-24-220 | Промышленный L2 коммутатор с портами 4x1000BaseFX/TX(SFP), 24x100BaseFX (SM); 1U, 19”; 2 источника питания 24 VDC и 220 VAC/DC; -40~85°C |
| NetXpert NXI-3040-4GX-24S-48-220 | Промышленный L2 коммутатор с портами 4x1000BaseFX/TX(SFP), 24x100BaseFX (SM); 1U, 19”; 2 источника питания 48 VDC и 220 VAC/DC; -40~85°C |
| NetXpert NXI-3040-4GX-24M-24-24 | Промышленный L2 коммутатор с портами 4x1000BaseFX/TX(SFP), 24x100BaseFX (MM); 1U, 19”; 2 источника питания 24 VDC; -40~85°C |
| NetXpert NXI-3040-4GX-24M-48-48 | Промышленный L2 коммутатор с портами 4x1000BaseFX/TX(SFP), 24x100BaseFX (MM); 1U, 19”; 2 источника питания 48 VDC; -40~85°C |
| NetXpert NXI-3040-4GX-24M-220-220 | Промышленный L2 коммутатор с портами 4x1000BaseFX/TX(SFP), 24x100BaseFX (MM); 1U, 19”; 2 источника питания 220 VAC/DC; -40~85°C |
| NetXpert NXI-3040-4GX-24M-24-48 | Промышленный L2 коммутатор с портами 4x1000BaseFX/TX(SFP), 24x100BaseFX (MM); 1U, 19”; 2 источника питания 24 и 48 VDC; -40~85°C |
| NetXpert NXI-3040-4GX-24M-24-220 | Промышленный L2 коммутатор с портами 4x1000BaseFX/TX(SFP), 24x100BaseFX (MM); 1U, 19”; 2 источника питания 24 VDC и 220 VAC/DC; -40~85°C |
| NetXpert NXI-3040-4GX-24M-48-220 | Промышленный L2 коммутатор с портами 4x1000BaseFX/TX(SFP), 24x100BaseFX (MM); 1U, 19”; 2 источника питания 48 VDC и 220 VAC/DC; -40~85°C |
