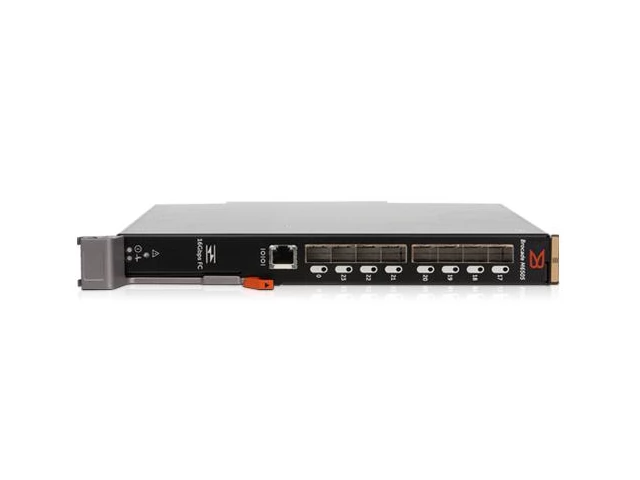

Dell Brocade M6505 - это коммутаторы, функционирующие на основе протоколов FC. Мы представляем одну из лучших отраслевых моделей, которая обеспечивает высокую скорость передачи данных и последовательное расширение сетевой инфраструктуры. Потенциал масштабирования достаточен для удовлетворения требований корпораций.
Цена: 0 руб.*(по запросу)
Вы можете заказать это оборудование в лизинг Подробнее
Инструкция Brocade M6505
(1.688 Мб)
Простые и эффективные коммутаторы Dell Brocade M6505
Коммутаторы Dell Brocade M6505 разработаны на предприятиях одноименной компании. Устройства функционируют на основе протокола FC. Они обеспечивают наилучшую связь в своем сегменте, соединяя системные хранилища, серверы и формируя сети SAN. При необходимости возможности коммутатора расширяются, владелец не переплачивает за неиспользуемые мощности. Воспользовавшись данным предложением, владелец сможет в кратчайшие сроки организовать простую и быструю коммутационную сеть с минимальным количеством кабеля. Коммутаторы имеют эффективное и несложное управление.
Особенности оборудования
- Коммутаторы Dell Brocade M6505 способны автоматически распознавать скорость каналов связи. Речь идет о портах на 2,4,8 и 16 Гбит/сек.
- Платформа имеет мощный потенциал консолидации. Владелец может последовательно расширять сеть до 239 коммутаторов.
- Максимальный размер фрейма составляет 2112 байт, причем весь заявленный объем приходится исключительно на полезную нагрузку.
- Коммутаторы поддерживают все сетевые среды, осуществляющие одноадресную передачу.
- Классы обслуживания: 2, 3, а также F (обеспечивается фрейм между устройствами).
- Количество портов увеличивается с базовых 12-ти до 24-х единиц. За масштабирование отвечает встроенная функция PoD.
Преимущества оборудования
- Коммутаторы Dell Brocade M6505 добавляются по мере необходимости. Добавление связано с увеличением количества серверов.
- Устройства призваны объединить блейд-серверы и обеспечить таким образом производительность ввода-вывода. Всего в одном коммутаторе предусмотрено 8 портов для консолидации устройств.
- Оборудование обеспечивает корпоративный масштаб обработки данных.
- Энергопотребление находится на уровне 30 - 40 Вт.
- Показатель входного напряжения постоянного тока 12 В или 3,3 В (от корпуса).
- Платформы быстро окупаются, они производительны, эффективны, потребляют мало энергии.
Технические характеристики Brocade M6505
| Масштабируемость | Архитектура полной коммутационной сети с поддержкой до 239 коммутаторов |
| Порты Fibre Channel | Режим коммутатора (по умолчанию): конфигурации с 12 и 24 портами (увеличение по 12 портов путем приобретения лицензий на порты по запросу [PoD]); универсальные порты (E, F, M, D) |
| Сертифицированный максимум | 6 000 активных узлов; 56 коммутаторов, 19 транзитных участков в коммутационной сети Brocade OS®; 31 коммутатор, 3 транзитных участка в матрице Brocade M-EOS; при необходимости могут быть сертифицированы более крупные матрицы |
| Производительность | Автоматическое распознавание скорости порта для 2, 4, 8 и 16 Гбит/с |
| Совместимость | Коммутаторы Brocade 3XXX, 4XXX, 5XXX, 6XXX; магистрали Brocade DCX® и Brocade DCX 8510 в режиме доступа к шлюзу поддерживают коммутационные сети Brocade, McDATA и Cisco |
| ISL-магистрали | До восьми портов 16 Гбит/с на ISL-магистраль; до 128 Гбит/с на ISL-магистраль. Неограниченное количество настраиваемых групп магистралей в коммутаторе |
| Совокупная пропускная способность | 384 Гбит/с (комплексное соединение, полнодуплексный режим) |
| Задержка в матрице коммутации | Задержка для локальной коммутации портов — 700 нс; прямое исправление ошибок (FEC) дает дополнительно 400 нс между портами E_Port (включено по умолчанию). |
| Максимальный размер кадра | Максимальный размер фрейма: 2 112 байт полезной нагрузки |
| Типы портов | Масштабирование с 12 до 24 портов с помощью функции Ports on Demand (PoD) |
| Типы трафика данных | Коммутационные сети, поддерживающие одноадресную рассылку |
| Типы материалов для печати | Требуется LC-коннектор стандартного отраслевого разъема с малым форм-фактором (SFP+) с возможностью горячей замены; коротковолновый (SWL), длинноволновый (LWL); сверхдлинноволновый (ELWL); расстояние зависит от характеристик волоконно-оптического кабеля. Поддержка оптических приемопередатчиков SFP+ (8 и 16 Гбит/с). |
| Опции | Приемопередатчики SFP, возможность увеличения числа портов по запросу (на 12 портов) в пакете Enterprise Performance Pack: ISL-магистрали, адаптивная сеть, расширенный мониторинг производительности, мониторинг состояния коммутационной сети и расширенные возможности коммутации сети |
| Входное напряжение постоянного тока | 12 В и 3,3 В (от корпуса) |
| Энергопотребление | от 30 до 40 Вт |
