Инструкция Ethernet PassThru 10Gb

(235.997 Кб)

Задать вопрос Оформить заказ

Характеристики

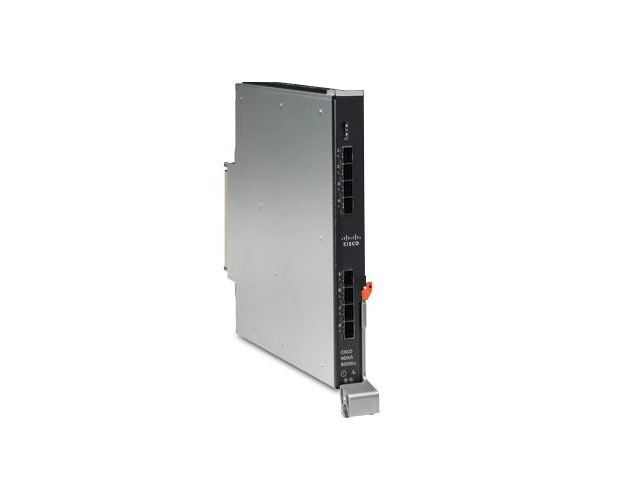

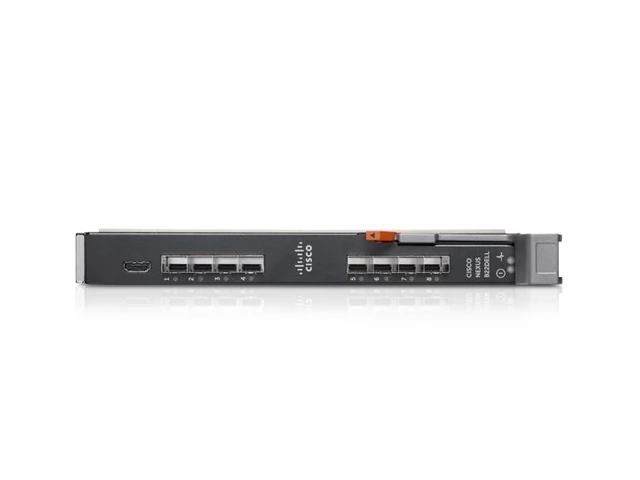

Технические характеристики расширителя коммутационной сети B22 для блейд-серверов Dell

Атрибуты портов	Порты: Всего 32 порта Ethernet: 16 внутренних портов (сервер) и 16 внешних портов (локальная сеть) Пары внутренних-внешних портов 1:1 обеспечивают выделенные подключения для изолированной полосы пропускания между сервером и локальной сетью Поставляется с 32 активными портами Все внешние порты поддерживают возможность горячего подключения, что позволяет выполнять расширение без прерывания работы сервера Варианты: Все порты являются активными в стандартной комплектации Внешние порты также поддерживают оптические соединения 10Gb SFP+ LR и прямое подключение кабелей SFP+ (медных) (0,5, 1, 3, 5, 7 м) Поддерживаемые адаптеры (по моделям): Поддержка адаптеров (сетевых и для конвергентных сетей) отличается в зависимости от модели транзитного модуля Транзитный модуль 10Gb Ethernet Dell II поддерживает следующие адаптеры на базе XAUI: Мезонинная плата Broadcom 57710 Мезонинная плата Broadcom 57711 Мезонинная плата Intel X520 Мезонинная плата Intel X520-x/k Мезонинная плата QLogic QME8142 Мезонинная плата Emulex OCm10102-f-m Транзитный модуль 10Gb Ethernet-k Dell II поддерживает следующие адаптеры на базе интерфейса KR: Мезонинная плата Brocade BR1741M-k Дочерняя сетевая плата Broadcom 57712-k Мезонинная плата Intel X520-x/k Будущие адаптеры 10 Гбит/с для блейд-серверов PowerEdge™ Примечание: сетевые платы 1 Гбит/с не поддерживаются ни одной моделью транзитного модуля
Производительность	Скорость 10 Гбит/с для каждого порта, дуплексный режим
Доступность	Подключение блейд-серверов Dell к внешним коммутаторам с использованием мезонинных сетевых блейд-плат ввода-вывода 10 Gigabit Ethernet Отличное решение для коммутаторов Dell PowerConnect, Cisco Catalyst/Nexus, а также некоторых внешних коммутаторов Ethernet
Совместимость	Транзитные модули Dell 10Gb Ethernet являются прозрачными для всех топологий Ethernet, что обеспечивает подключение любого блейд-сервера Dell к внешнему коммутатору локальной сети любого поставщика Подключение к любому устройству, соответствующему отраслевым стандартам Ethernet
Другие возможности коммутации	Подключение блейд-серверов Dell к внешним коммутаторам с использованием мезонинных сетевых блейд-плат ввода-вывода 10 Gigabit Ethernet Отличное решение для коммутаторов Dell PowerConnect, Cisco Catalyst/Nexus, а также некоторых внешних коммутаторов Ethernet
Управление	Модуль не требует управления — все управление осуществляется посредством микропрограммы сетевой платы, операционной системы или внешнего коммутатора. Данные о состоянии устройства предоставляются контроллером управления шасси (CMC) M1000e. Диагностика: Транзитный модуль Dell 10GbE-k выполняет самодиагностику при включении питания, а также различные виды текущей диагностики для обеспечения надлежащей работы
Корпус	Размеры Высота: 272,75 мм Ширина: 32,48 мм Глубина: 307,24 мм Вес: 2,6 кг без модулей SFP; 3,0 кг с модулями SFP
Периферийные устройства	Приемопередатчики Оптический приемопередатчик 10GbE SFP+, SR, разъем LC Оптический приемопередатчик 10GbE SFP+, LRM, разъем LC Кабели Приемопередатчик с кабелем прямого подключения SFP+ длиной 1 м Приемопередатчик с кабелем прямого подключения SFP+ длиной 3 м Приемопередатчик с кабелем прямого подключения SFP+ длиной 5 м Приемопередатчик с кабелем прямого подключения SFP+ длиной 7 м
Питание	Вход постоянного тока: 12 В от общих источников питания в стойке для блейд-сервера M1000e Потребляемая мощность: Примерно 20 Вт без модулей SFP Примерно 28 Вт с модулями SFP
