Huawei OceanStor SNS2124 это современный интеллектуальный коммутатор, применяемый в небольших сетях хранения данных на основе FC, а также на границе крупномасштабных базовых коммутационных сетей. Устройство позволяет существенно повысить характеристики и функциональность SAN.

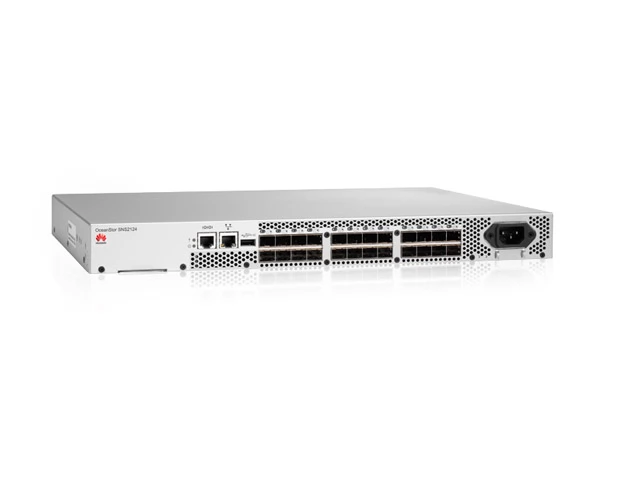

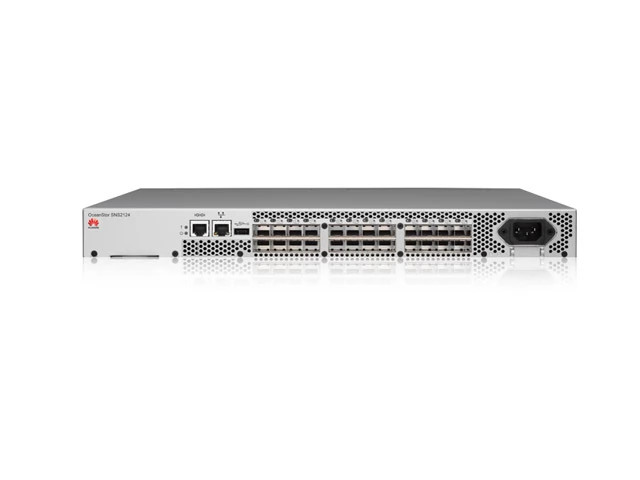

Описание системы хранения Huawei OceanStor SNS2124
Известный китайский производитель серверного оборудования предлагает своим клиентам эффективную интеллектуальную коммутационную систему под оптический FC-канал – Huawei OceanStor SNS2124. Предложенное оборудования станет оптимальным вариантом для работы в небольших независимых системах хранения данных, а также на границе масштабной базовой коммутационной сети. Благодаря высоким параметрам производительности, широким функциональным возможностям и простоте эксплуатации эти коммутационные системы позволяют существенно снизить себестоимость обслуживания и владения SAN-системами.

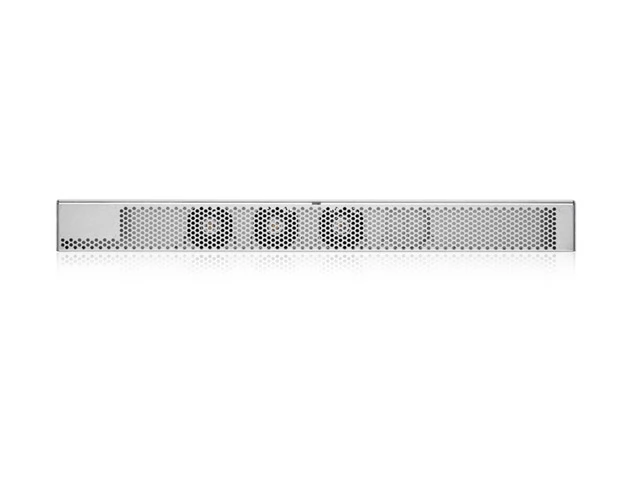

Коммутационное оборудование этой серии отличается удвоенной функциональностью – оно может работать в роли SAN-коммутатора или шлюза доступа к NPIV. Благодаря использованию инновационного дизайна конструкции и внедрению высокоэффективных систем охлаждения и питания удалось существенно снизить энергопотребление и оптимизировать процесс теплоотвода из рабочей зоны. Максимальная потребляемая мощность на один порт составила 2,5Вт.
Предложенная коммутационная система OceanStor SNS2124 позволяет использовать свой потенциал по мере потребностей – поддерживается масштабирование системы по количеству коммутационных портов. Можно расширять конфигурацию от начальных 8 до 16-ти или 24 портов.
Чтобы более эффективно использовать потенциал имеющихся каналов, Huawei OceanStor SNS2124 поддерживает пакетную агрегацию каналов, когда множественные ISL-каналы объединяются в один логический. Это обеспечивает более широкую полосу пропускания и эффективное распределение нагрузки между коммутационными портами. Система коммутации поддерживает автоматическое распознавание портов со скоростью 1/2/4 или 8Гбит/с, по требованию осуществляется поддержка 4 или 8Гбит/с SFP.
Распределение нагрузок между портами, позволяет коммутатору Huawei OceanStor SNS2124 гарантировать одинаково эффективную работу каждого канала передачи информации, обеспечивая пропускную способность на уровне 192 Гбит/с.
Новая модель коммутатора от Huawei обеспечивает возможность совместной работы с более ранними версиями устройств, которые функционируют на меньших скоростях передачи трафика. Чтобы существенно увеличить скорость доступа между отдельными коммутационными системами поддерживается возможность объединения 8-ми ISL-каналов коммутатора в одну широкополосную магистраль, по которой будет происходить между ними взаимообмен трафиком.
Технические характеристики СХД OceanStor SNS2124
Число портов | До 24 портов, из которых 8, 16 и 24 – порты общего назначения, которые могут конфигурироваться кратно 8 |
Типы портов | FL_Port, F_Port, M_Port, E_Port, U_Port и N_Port |
Скорость порта | 1, 2, 4, 8 Гбит/с |
Макс. задержка | Локальный порт коммутации: 700 нс |
Общая полоса пропускания | 192 Гбит/с: 24 портов x 8 Гбит/с Or 384 Гбит/с: 24 портов x 8 Гбит/с x 2 (полный дуплекс) |
Медиатип | SFP, SFP+, разъем LC, SWL, LWL и ELWL |
Макс. размер кадра | Полезная нагрузка 2112 байт |
Буфер кадров | Динамическое распределение 700 кадров; до 484 кадров на порт |
Масштабируемость | Полная архитектура коммутации, до 239 коммутаторов |
