HUAWEI OCEANSTOR SNS5384 представляют собой высокопродуктивные коммутаторы для центров обработки данных. Платформа коммутатора может поддерживать до 512 сетевых интерфейсов, которые гарантируют общую пропускную способность на уровне 10,2 Тбит/сек. Высокие показатели пропускной способности обеспечиваются за счет поддержки технологии коммутации Gen 5 Fiber Channel.

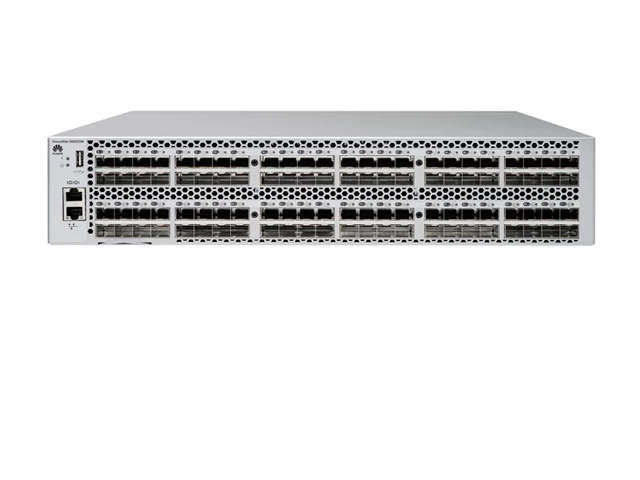

Описание коммутаторов Huawei OceanStor SNS5384
Демонстрируя оптимальное соотношение стоимости, отказоустойчивости и быстродействия, коммутаторы Huawei OceanStor SNS5384 являются идеальным решением для поддержки сетевой инфраструктуры высоконагруженных центров обработки данных. Использование технологии коммутации Gen 5 Fiber Channel позволяет повысить пропускную способность моделей до 16 Гбит/с, а высокая масштабируемость гарантирует надежную защиту инвестиций и долгий жизненный цикл.
Ключевые особенности решения
- Использование представленной модели позволяет полностью реализовать потенциал частной облачной инфраструктуры, обеспечивая непревзойденную масштабируемость, производительность и надежность.
- Программное обеспечение Network Advisor предоставляет комплексные возможности для
- управления архитектурой центра обработки данных, позволяя, кроме прочего, выполнять мониторинг и конфигурирование базовой сети Brocade.
- Непрерывный мониторинг потребления полосы пропускания хостами/приложениями по технологии ISL помогает заблаговременно идентифицировать горячие точки и предупредить перегруженность сети.
- Широкий функционал систему управления включает в себя использование технологий и функций Telnet, HTTP, SNMP v1/v3 (включая FE MIB и FC Management MIB), аудит соединений, Syslog, SMI-S-совместимый и SMI-S-скриптовый инструментарий.
- Использование технологии Gen 5 Fibre Channel корпоративного класса гарантирует надежность соединения и поддержку мгновенного запуска критически важных процессов.
Масштабируемая пропускная способность
- Коммутатор поддерживает до 512 интерфейсов; в максимальной комплектации поддерживается восемь модулей, каждый их которых поддерживает 32, 48, или 64 порта.
- Решение поддерживает порты типа D_Port, E_Port, EX_Port, F_Port и M_Port с автоматическим определением скорости работы в режимах 2, 4, 8 и 16 Gbit/s.
- Динамическое распределение кадрового буфера объемом 8192 кадров, каждый из которых может иметь максимальный размер 2112 байт повышает быстродействие коммутатора.
- Совокупная пропускная способность составляет 10,2 Тбит/с (512 портов со скоростью передачи данных 16 Гбит / с + 2,048 Тбит/с - пропускная способность ICL).
Описание конфигурации Huawei OceanStor SNS5384
| Количество портов | Максимум 384 порта, полностью заполненный статив включает восемь плат, каждая из которых поддерживает 32 или 48 портов. |
| Типы портов | D_Port, E_Port, EX_Port, F_Port, и M_Port |
| Скорости портов | Автораспознавание 2, 4, 8 и 16 Гбит/с |
| Максимальная задержка | Задержка для локально коммутируемых портов составляет 700 нс |
| Агрегированная полоса пропускания | 10,2 Тбит/с (384 порта x 16 Гбит/с скорость данных + 2,048 Тбит/с ICL полоса пропускания) |
| Типы медиаресурсов | SFP+, LC-разъем; 16 Гбит/с SWL, LWL и ELWL |
| Максимальный размер кадра | 2112-байт нагрузка |
| Буфферы кадров | 8192 кадра динамично распределены |
| Масштабируемость | Полная архитектура с максимум 239 коммутаторами |
