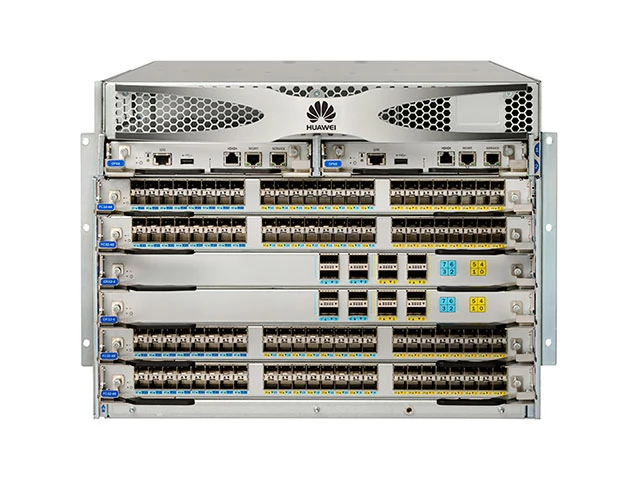

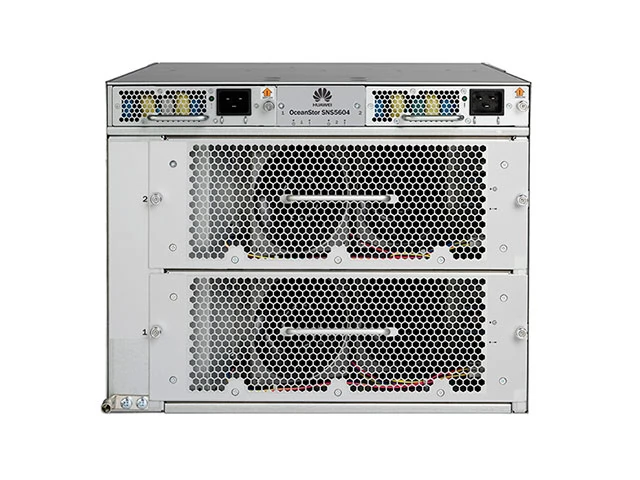

Huawei OceanStor SNS5604 – это мощный и надежный коммутатор, разработанный специалистами одноименного концерна. Он рассчитан на использование в центах информационной обработки и других средах, где запускаются приложения критической важности. Коммутатор хорошо масштабируется и поддерживает несколько сетевых протоколов.

Описание коммутаторов Huawei OceanStor SNS5604

Модель Huawei OceanStor SNS5604 входит в серию специализированных устройств, разработанных для организации сетевой инфраструктуры. Вниманию пользователей предстает коммутатор, способный к интенсивной работе в условиях крупной среды, где задействованы приложения критической важности. Оптимальной сферой применения устройства становятся центры информационной обработки, где коммутатор может реализовать свой потенциал на все 100%. Модель поддерживает большинство современных протоколов и уверенно адаптируется к любой инфраструктуре. Производителю удалось внедрить в устройство несколько инновационных технологий, что существенно увеличило производительность и расширило функционал. При необходимости аппаратные и программные ресурсы можно увеличивать, приспосабливаясь к растущим объемам данных.

Особенности оборудования

  • В распоряжении владельцев коммутатора Huawei OceanStor SNS5604 оказывается 192 порта с пропускной способностью в 32 Гбит/сек. Этого с лихвой хватит для обслуживания крупной среды.
  • В качестве альтернативы можно выбрать разъемы меньшего стандарта в количестве 256 шт. Такие порты способны заменить 16 соединений формата ICL UltraScale по 128 Гбит/сек каждый.
  • В базовой версии порты организованы по блочному принципу. Каждый блейд–модуль имеет 48 разъемов FC32, относящихся к 6 поколению на 32 Гбит/сек.
  • Параллельно используется резервный модуль, предназначенный для расширения архитектуры Fibre Channel на 16 портов. Он же применяется для IP-расширения в IP-сетях (каналы 1,10,40 GBE).
  • Встроенная технология Full-fabric отвечает за масштабирование сетевой структуры. Общее количество разъемов может достигнуть цифры 239.

Преимущества оборудования

  • Коммутатор Huawei OceanStor SNS5604 обладает огромной пропускной способностью, достигающей 6,1 Тбит/сек, либо 2,048 Тбит/сек (если задействованы разъемы меньшего формата).
  • Рабочая нагрузка на каждый кадр составляет 2112 байт. Буфер кадров – 15360 в одной интегральной микросхеме устройства.
  • В коммутационных системах используются новейшие процессоры, обеспечивающие скорейший отклик программных продуктов. В сравнении с предыдущими версиями, отклик ускорился на 71%.
  • Большинство задач, включая диагностику текущего состояния и мониторинг, выполняются в автоматическом режиме, что снижает нагрузку на персонал.

Характеристики OceanStor SNS5604


Количество портовДо 192 портов 32 Гбит/с, или 256 портов, эквивалентных 16 ICL-портам UltraScale
Типы портов48-портовый блейд-модуль FC32: F_Port, E_Port, EX_Port, M_Port, SIM и D_Port
Блейд-модуль расширения SX6: F_Port, E_Port и EX_Port на FC, и VE_Port на GbE
Fibre Channel для блейд-модуля48-портовый блейд-модуль FC32 предоставляет 48 портов Fibre Channel 32 Гбит/с Gen 6
Блейд-модули расширенияБлейд-модуль расширения SX6 служит для расширения Fibre Channel (16 портов 32 Гбит/с Fibre Channel) и IP-расширения в IP-сетях (16 портов 1/10 GbE и 2 портов 40 GbE)
МасштабируемостьАрхитектура «Full-fabric» с максимум 239 коммутаторами
Пропускная способность шассиСкорость передачи данных шасси 6,1 Тбит/с (192 порта 32 Гбит/с) + пропускная способность ICL UltraScale 2,048 Тбит/с (16 портов 128 Гбит/с)
Пропускная способность слота1 536 Гбит/с (линейная скорость)
Задержка коммутации48-портовый блейд-модуль FC32 Gen 6 со скоростью 32 Гбит/с: <900 нс (включая FEC); при локальной коммутации с любого порта на любой порт и 2,7 μс от блейд-модуля к блейд-модулю со скоростью 32 Гбит/с, сквозная маршрутизация блейд-модуля SX6, от Fibre Channel к Fibre Channel: <900 нс (включая FEC) 2,7 μс при локальной коммутации с любого порта на любой порт 32 Гбит/с, сквозная маршрутизация
Максимальный размер кадраПолезная нагрузка 2 112 байтов
Буфер кадров15 360 в одной интегральной микросхеме коммутационного устройства
