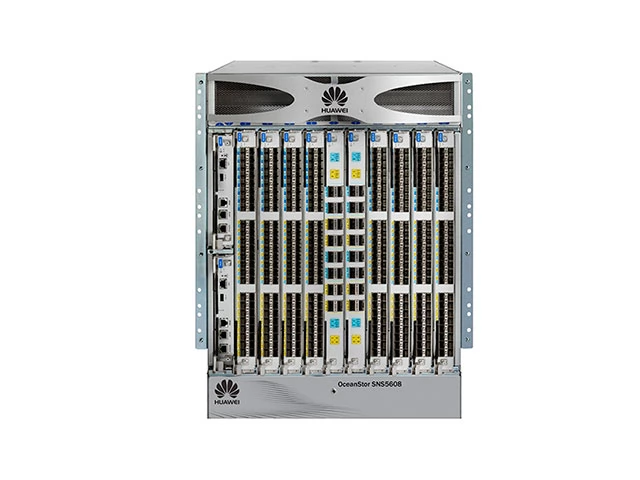

Huawei OceanStor SNS5608 – это мощный коммутатор, который обладает наибольшей в линейке пропускной способностью. Здесь количество портов и другие мощности наращиваются постепенно, таким образом, предприятие может постоянно приспосабливаться к нарастающей нагрузке. Устройство поддерживает несколько сетевых стандартов и отлично подходит для работы с приложениями критической важности.
Описание коммутаторов Huawei OceanStor SNS5608
Коммутатор Huawei OceanStor SNS5608 создавался с учетом новых клиентских требований. Эта модель способна к уверенной работе в сложных средах с повышенными нагрузками. Коммутатор справляется с поддержкой приложений критической важности, включая коммерческие продукты. Оптимальной сферой применения становятся корпорации и центры информационной обработки. Здесь владельцы смогут в полной мере раскрыть потенциал, а при необходимости и расширить базовые возможности коммутатора. Модели обеспечивают поддержку нескольким сетевым протоколам, что делает их универсальным инструментом, приспособленным к различным условиям работы. Изделия быстро окупаются, а затем начинают приносить прибыль.
Особенности оборудования
- Коммутаторы Huawei OceanStor SNS5608 обладают наибольшим количеством портов во всей серии. Их число достигает 384 единиц, пропускная способность каждого порта - 32 Гбит/сек.
- Также владелец может использовать альтернативу в виде 512-ти малых разъемов, которые полноценно заменяют 128 Гбит-е порты ICL UltraScale (32 шт.) или 4 канала QSFP.
- Коммутаторы комплектуются по блочному принципу, путем установки блейд-модулей по 48 портов в каждом. Соединения относятся к стандарту FC32 (6-е поколение).
- Здесь также представлены и резервные модули, использующиеся как для увеличения каналов FC32, так и для установки других соединений, например 1,10,40 GBE.
- Производитель внедрил в структуру системы опцию Full-fabric, посредством которой осуществляется масштабирование коммутатора вплоть до 239 портов.
Преимущества оборудования
- В максимальном расширении производительность устройства Huawei OceanStor SNS5608 достигает 12,2 Тбит/сек. К этому также плюсуется - 4,096 Тбит/сек портов ICL UltraScale.
- Пропускная способность агрегированной полосы пропускания составляет 1536 Гбит/сек. Полезная нагрузка на кадр равна 2112 байт, а таких кадров в интегральной плате всего 15 360 единиц.
- Коммутатор существенно обходит модели предыдущих поколений с точки зрения скорости отклика приложений, данный показатель возрос на 71%.
- Гибкая политика лицензирования, разработанная производителем, и огромный потенциал расширения позволяют наращивать ресурсную базу соответственно потребностям клиента.
Характеристики OceanStor SNS5608
| Количество портов | До 384 портов 32 Гбит/с, или 512 портов, эквивалентных ICL-портам UltraScale со скоростью 128 Гбит/с (4×32 Гбит/с), 4 порта QSFP 32 Гбит/с |
| Типы портов | 48-портовый блейд-модуль FC32: F_Port, E_Port, EX_Port, M_Port, SIM и D_Port Блейд-модуль расширения SX6: F_Port, E_Port и EX_Port на FC, и VE_Port на GbE |
| Fibre Channel для блейд-модуля | 48-портовый блейд-модуль FC32 предоставляет 48 портов Fibre Channel 32 Гбит/с Gen 6 |
| Блейд-модули расширения | Блейд-модуль расширения SX6 служит для расширения Fibre Channel (16 портов 32 Гбит/с Fibre Channel) и IP-расширения в IP-сетях (16 портов 1/10 GbE и 2 портов 40 GbE) |
| Масштабируемость | Архитектура «Full-fabric» с максимум 239 коммутаторами |
| Пропускная способность шасси | Скорость передачи данных шасси 12,2 Тбит/с (384 порта 32 Гбит/с) + пропускная способность ICL UltraScale 4,096 Тбит/с (32 порта 128 Гбит/с) |
| Пропускная способность слота | 1 536 Гбит/с (линейная скорость) |
| Задержка коммутации | 48-портовый блейд-модуль FC32 Gen 6 со скоростью 32 Гбит/с: <900 нс (включая FEC); при локальной коммутации с любого порта на любой порт и 2,7 μс от блейд-модуля к блейд-модулю со скоростью 32 Гбит/с, сквозная маршрутизация блейд-модуля SX6, от Fibre Channel к Fibre Channel: <900 нс (включая FEC) 2,7 μс при локальной коммутации с любого порта на любой порт 32 Гбит/с, сквозная маршрутизация |
| Максимальный размер кадра | Полезная нагрузка 2 112 байтов |
| Буфер кадров | 15 360 в одной интегральной микросхеме коммутационного устройства |
