Гибридный массив СХД NetApp FAS2520 серии FS2500 может использоваться в качестве основной системы хранения, резервной, архивной, системы для разработки в организациях малого и среднего бизнеса, а также в организациях с распределенной структурой. Общая дисковая емкость массива составляет 336 ТБ.

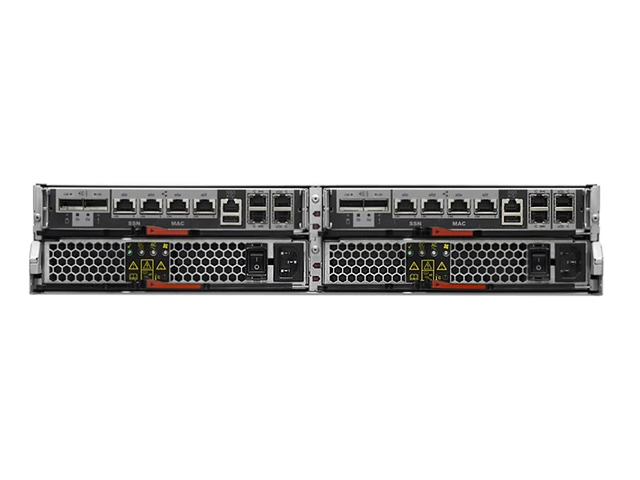

Гибридный массив хранения данных NetApp FAS2520
Гибридный массив хранения данных NetApp FAS2520 разработан как компромиссное решение, позволяющее выполнить плавную миграцию на инновационные технологии без существенных капиталовложений. Имея высокую экономичность, массив станет идеальным решением для небольших компаний, удаленных офисов и локальных хранилищ, обеспечивая консолидацию виртуализованных сред с поддержкой приложений Windows. Решение выполнено в форм-факторе 2U, поддерживая до 84 накопителей с суммарным объемом дискового пространства до 336 TB несжатых данных. Поддержка до двух контроллеров накопителей, каждый из которых оснащен четырьмя портами 10GBase-T, двумя портами GbE, двумя портами SAS и 18 GB кэш-памяти гарантирует оптимальное соотношение стоимости и эффективности массива.
Производительность и функционал модели
- Массив хранения данных NetApp FAS2520 тесно интегрирован с облачными технологиями, что позволяет использовать внешние ресурсы хранения для защиты данных и обработки потребности динамического хранения.
- Модель обеспечивает единую поддержку NAS и SAN и может быть сконфигурирована либо как гибридная система, либо как система all-flash, для удовлетворяя конкретные запросы по соотношению стоимость/производительность.
- При равной стоимости, представленное решение обеспечивает увеличение полезной емкости на 48% по сравнению с системами all-flash и увеличение производительности на 46% по сравнению с традиционными массивами на жестких дисках.
- Массив поддерживает широкий диапазон функций и технологий обеспечения безопасности: мгновенное восстановление данных, мгновенное клонирование, репликация данных, резервное копирование disk-to-disk и ориентированное на приложения резервное копирование и восстановление данных.
Упрощение операций хранения данных
- Массив NetApp FAS2520 оснащен продвинутой платформой управления данными, соответствующей корпоративным стандартам и поддерживающей технологии NDO, QoS (quality of service) и виртуализации.
- Широкое использование графических интерфейсов GUI и утилит на баз web-технологий значительно упрощает и ускоряет процессы конфигурирования, мониторинга работы и обслуживания массива.
- Утилита System Setup, включенная в систему управления массивом, позволяет в три раза сократить время его настройки и повторяющиеся операции конфигурирования.
- Модуль OnCommand автоматизируют типовые задачи поддерживает интеграцию массива с ключевыми бизнес-приложениями от ведущих разработчиков.
- Решение OnCommand Balance обеспечивает простое конфигурирование и устранение неполадок виртуального сервера, решая проблемы с проактивной диагностикой сервисов и гарантируя максимальную эффективность.
Масштабируемость модели
- Модульная архитектура гибридного массива хранения данных позволяет минимизировать базовые инвестиции на развертывание решения и постепенно увеличивать доступный объем, наращивая количество узлов без прерывания функционирования.
- Обновление до новых систем NetApp при использовании одной и той же операционной системы и программных средств позволяет на 60% сократить расходы на модернизацию.
- Интеграция с облачными технологиями осуществляется с помощью модуля Data ONTAP, поддерживающего сотни партнеров по всему миру. В число поддерживаемых облачных сервисов входят OBS, Verizon Terremark, AT&T, Rackspace, ACS, T-Systems и Amazon Web Services.
Технические характеристики дискового массива NetApp FAS2520
Одинарный контроллер | Сдвоенный контроллер | |
Максимальное Сырое дисковое пространство | 504 ТБ | 504 ТБ |
Внутренние диски | 12 | 12 |
Высокопроизводительные жесткие диски | 600 ГБ, 900 ГБ, 1,2 ТБ | |
Жесткие диски высокой емкости | 2 ТБ, 3 ТБ, 4 ТБ, 6 ТБ | |
SSD | 200 ГБ, 400 ГБ, 800 ГБ, 1,6 ТБ | |
Диски с поддержкой функции самошифрования | 900 ГБ при 10 000 rpm., 4 ТБ при 7200 rpm, AES-256, соответствие FIPS 140-2 | |
Максимальное число дисков (внутренних и внешних) | 84 | 84 |
Память ECC | 18 ГБ | 36 ГБ |
Конфигурации контроллеров | Одинарные или сдвоенные контроллеры в одном корпусе 2U | |
Максимальный объем Flash Pool | 16 ТБ | 16 ТБ |
NVMEM/NVRAM | 2 ГБ | 4 ГБ |
Встроенный интерфейс ввода-вывода: UTA 2 (с поддержкой FC 8 Гбит/с, FC 16 Гбит/с, FCoE, Ethernet 10 Гбит/с) | — | — |
Встроенный интерфейс ввода-вывода: Base-T 10 Гбит/с | 4 | 8 |
Встроенный интерфейс ввода-вывода: SAS 6 Гбит/с | 2 | 4 |
Встроенный интерфейс ввода-вывода: Ethernet 1 Гбит/с | 2 | 4 |
Поддерживаемые протоколы СХД | iSCSI, FCoE и FC для FAS255x; iSCSI для FAS2520 NFS V2/V3/V4 поверх UDP или TCP, PCNFSD V1/V2 для проверки подлинности NFS (PC), Microsoft CIFS, HTTP 1.0, виртуальные хосты HTTP 1.1 | |
Версия ОС | Data ONTAP 8.2.2 RC1 или выше | |
Функции высокой готовности | Alternate Control Path (ACP); сервисный процессор на основе Ethernet и интерфейс управления Data ONTAP; резервные контроллеры с возможностью горячей замены, вентиляторы охлаждения и блоки питания | |
Поддерживаемые конфигурации | Конфигурации кластеров Кластер с одним узлом Кластеры с двумя узлами без коммутатора Кластеры с двумя узлами с коммутатором Кластеры пар высокой готовности Конфигурации 7-Mode Контроллеры: Одинарный контроллер Контроллеры типа active-active в паре высокой готовности Контроллеры типа active-passive в паре высокой готовности Серверная часть (диски): Один путь с одинарным контроллером или парой высокой готовности Двойной путь с одинарным контроллером Подключение типа MP-HA с одной парой высокой готовности (рекомендуется) | |
Поддерживаемые дисковые полки |
|
|
Максимальные группы RAID |
|
|
Поддерживаемые операционные системы на хостах и клиентах |
|
|
Максимальное число LUN | 2048 тома на контроллер | |
Число поддерживаемых хостов |
|
|
Тома FlexVol | До 500 томов на один контроллер | |
Мгновенные копии Snapshot | До 127 500 томов на один контроллер | |
Макс. размер тома/агрегированного тома | 120 ТБ |
Технические характеристики для конфигурации FAS2520 с горизонтальным масштабированием (гибридные и только диск)
Горизонтально масштабируемая система хранения данных NAS/SAN | от 1 до 4 узлов (2 HA-пары) |
Максимальное число дисков | 168 |
Максимальная емкость «сырого» дискового пространства | 1 ПБ |
Максимальный объем Flash Pool | 32 ТБ |
Максимальный объем памяти | 72 ГБ |
Межкластерное соединение | Base-T 10 Гбит/с |
Условия эксплуатации и хранения FAS2520
Тепловыделение | 1129 БТЕ (средн.) 1805 БТЕ (наиболее неблагоприятный вариант) |
Масса | 28,5 кг |
Высота | 8,76 см (помещается в гнездо высотой 2U) |
Ширина | 44,7 см (соответствует стойке IEC 19") |
Глубина (без кронштейнов управления кабелями) | 50,8 см |
Рабочая температура, относительная влажность и высота над у. м. | 10–40 °C, не выше 3000 м над у. м., относительная влажность 20–80% без конденсации |
Температура и относительная влажность вне эксплуатации | -40–70 °C, не выше 12 192 м, типичный некондиционированный грузовой отсек самолета, относительная влажность 8–80% без конденсации, в оригинальной упаковке |
Рабочий уровень шума | Заявленная мощность звука (LwAd) по ISO 9296: 6,2 Бел Звуковое давление (LpAm) (точки наблюдения): 49,6 дБ |
