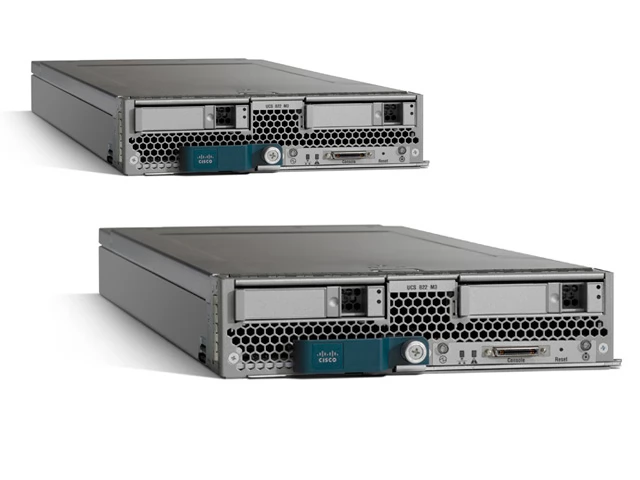

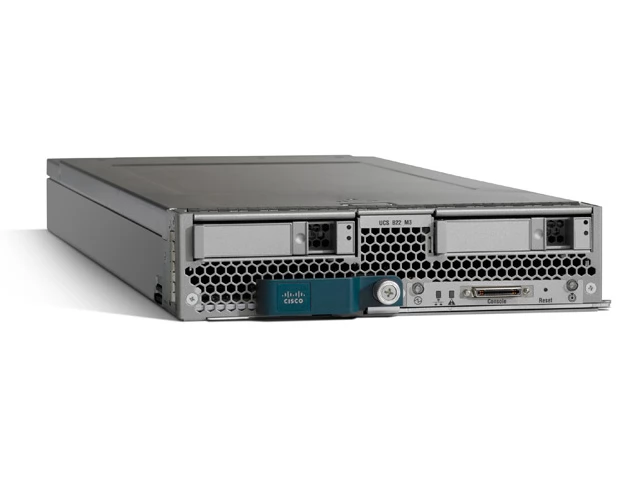

Описание блейд-сервера Cisco UCS B22 M3

Обзор Cisco UCS B22 M3 Balde Server.

Унифицированная вычислительная система Cisco UCS включает в себя блейд-серверы Cisco UCS серии B, стоечные серверы серии C с сетевым доступом и обращением к памяти в единой конвергированной системе, а также позволяет упростить управление и обеспечивает более высокую экономическую эффективность и быстроту работы благодаря повышенной видимости и контролю.

В линейку продуктов Cisco UCS вошел новейший сервер Cisco UCS B22 M3.

Этот новейший сервер увеличивает вычислительную плотность благодаря большему количеству ядер и кэшу, а также большому объему памяти, приводам и большой пропускной способности ввода/вывода. Все эти серверные улучшения и дополнительные системные улучшения Cisco UCS предоставляют наилучшее сочетание функциональных возможностей и эффективности затрат для поддержки разнообразных ИТ-нужд.

Блейд-сервер Cisco UCS B22 M3 обладает целым рядом функциональных возможностей и характеризуется сбалансированным соотношением цены и производительности для обеспечения быстрого развертывания масштабируемой ИТ-инфраструктуры и приложений Web 2.0.

Сервер UCS B22 M3 использует мощность новейшего семейства процессоров Intel Xeon E5-2400, поддерживает расширяемость оперативной памяти до 384 Гб (при использовании модулей памяти DIMM объемом 16 Гб), два привода, подключаемых в «горячем» режиме, два разъема PCI Express (PCIe) для мезонинных плат, и до 8 соединений, поддерживающих связь со скоростью 10 Гбит/с.

К тому же, исключается необходимости в питании и охлаждении лишних коммутаторов в блейд-шасси Cisco UCS, что является одним из архитектурных преимуществ.

Благодаря большей мощности каждого блейд-сервера, Cisco обеспечивает бескомпромиссную расширяемость и универсальность плотных блейд-серверов Cisco UCS, оптимизированных по производительности и стоимости и имеющих большой объем оперативной памяти и емкость накопителей.

Сервер Cisco UCS B22 M3 содержит:

• два процессорных сокета для многоядерных процессоров семейства Intel Xeon E5-2400 с поддержкой до 16 вычислительных ядер;


• 12 DIMM слотов для модулей памяти DDR3 (с двойной скоростью) с тактовой частотой 1600 МГц и поддержкой общего объема памяти до 384 Гб (при использовании модулей памяти DIMM объемом 16 Гб);


• два опциональных привода жесткого диска SAS или SATA или твердотельных накопителей;


• графический интерфейс или интерфейс командной строки встроенного контроллера управления Cisco Integrated Management Controller (CIMC) позволяют выполнять инвентаризацию серверов, мониторинг их состояния, а также отслеживать журналы системных событий.

Cisco UCS B22 M3 - это блейд-сервер половинной ширины. В одном 6U шасси Cisco UCS 5108 помещается до 8 этих 2-сокетных блейд-серверов высокой плотности, благодаря чему обеспечивается наивысшая плотность серверов на один стоечных юнит в отрасли.

Еще одной инновацией компании Cisco является плата виртуального интерфейса Cisco UCS VIC 1240. Это 4-портовый встроенный сетевой адаптер 10-Gbps Ethernet стандарта Fibre Channel over Ethernet (FCoE), разработанный специально для поколения M3 блейд-серверов Cisco UCS серии B.

Плата Cisco UCS VIC 1240 создает подвижную серверную инфраструктуру на основе политик без запоминания состояний, которая поддерживает до 256 PCIe стандартных интерфейсов на один хост, которые можно настроить как платы сетевого интерфейса (NIC) или адаптеры главной шины (HBA). Кроме того, плата Cisco UCS VIC 1240 поддерживает технологию Cisco Data Center Virtual Machine Fabric Extender (VM-FEX), которая расширяет порты межсоединений Cisco UCS с виртуальными машинами, упрощая тем самым процесс развертывания виртуализации сервера.

Cisco UCS B22 M3 продолжает расширять возможности системы Cisco UCS, предоставляя новый уровень управляемости, лучшее соотношение цены и производительности, обеспечивая энергетическую эффективность, надежность, безопасность и высокую пропускную способность ввода/вывода для приложений корпоративного класса.

Применение серверов Cisco UCS B22 M3.

Блейд-сервер Cisco UCS B22 M3 поддерживает широкий ряд следующих рабочих ИТ-нагрузок:

• вэб-инфраструктура;


• ИТ-инфраструктура;


• приложения Web 2.0;


• распределенные приложения;


• рабочие нагрузки, требующие сбалансированного соотношения цени и производительности.

Серверы Cisco UCS меняют экономическую политику дата-центра.

ИТ-инфраструктура приобретает все большее значение, так как организации стремятся получить полноценные возможности инфраструктуры как услуги (IaaS), из «чистого железа», виртуализированных серверов и облачных вычислений.

Компания Cisco продолжает оставаться лидером инноваций для дата-центра благодаря новейшим устройствам, таким как блейд-сервер Cisco UCS B22 M3, который подчеркивает исключительную простоту, динамичность и эффективность работы системы Cisco UCS.

Блейд-сервер Cisco UCS B22 M3 поддерживает ориентацию компании Cisco на предоставление уникальных отличительных преимуществ, интеграцию матрицы коммутации и простоту управления, которые является уникальными в отрасли.

Инновации Cisco, такие как ПО Cisco UCS Manager, который работает независимо от форм-фактора, позволяют администраторам создать программную модель требуемого сервера (с помощью профилей услуг и шаблонов), а затем реализовать этот сервер и возможности подключения путем привязки модели к физическим ресурсам.

Этот подход без сохранения состояний значительно отличается от традиционных способов ручной настройки каждого отдельного системного ресурса с помощью отдельных менеджеров элементов.

В отличие от производителей классических систем, Cisco использует модель унифицированного управления с профилями услуг, которые можно с легкостью перемещать на любые стоечные или блейд-серверы Cisco в области административного управления Cisco UCS Manager.

Также в состав системы Cisco UCS входят опции новейших плат виртуального интерфейса Cisco UCS VIC, расширенные межсоединения, а также дополнительные опции расширителей матрицы коммутации, которые позволяют повысить пропускную способность, защитить вложения и упростить управление стоечными и блейд-серверами.

Вот несколько примеров того, как ваши вложения смогут остаться защищенными:

• Расширители матрицы коммутации обновляются в том же шасси серверов Cisco UCS 5108 с помощью тех же межсоединений.


• Аппаратное обеспечение межсоединений можно обновлять независимо от расширителей матрицы и блейд-серверов в шасси.


• Высокопроизводительная двусторонняя соединительная плата шасси Cisco UCS 5108 поддерживает до 8 блейд-модулей с доступной пропускной способностью Ethernet 1.2 Тбит/с для соответствия будущим требованиям серверов и устройств ввода/вывода.


• К тому же, компания Cisco постоянно вводит новшества во всех этих областях, чтобы новейшие и более мощные блейд-серверы имели надлежащую пропускную способность ввода/вывода и вычислительную мощность.

Сервер Cisco UCS B22 M3 также является частью большого семейства блейд-серверов Cisco UCS серии B.

В серверах этой серии используется большое количество современных технологий Cisco для поддержки наиболее требовательных рабочих нагрузок.

Серверы Cisco UCS серии B, работающие в инфраструктуре управления Cisco UCS, включают в себя:

• унифицированную коммуникационную систему, основанную на стандартах;


• поддержку визуализации Cisco Data Center VM-FEX;


• ПО Cisco UCS Manager;


• архитектуру расширителя матрицы коммутации Cisco;


• технологию расширенной памяти (Cisco Extended Memory Technology).

Компания Cisco вводит новшества и в эти технологии. Эти архитектурные преимущества, программные улучшения Cisco, постоянные инновации и уникальные конструкции блейд-серверов и шасси сочетаются в одной системе Cisco UCS, по праву является первой унифицированной платформой дата-центра.

Более того, система Cisco UCS позволяет преобразовать работу ИТ-отделов с помощью автоматизации на основе политик и глубокой интеграции инструментов системного управления и оркестровки.

Функциональные возможности и преимущества сервера Cisco UCS B22 M3.

Технические характеристики блейд-сервера Cisco UCS B22 M3

Блейд-серверы Cisco UCS серии B являются критически важными ключевыми компонентами среды Cisco UCS и поддерживают совместную работу с ПО Cisco UCS Manager, коммутаторами Cisco UCS Fabric Interconnects серии 6200 и 6100, шасси серии 5100, расширителями матрицы коммутации серии 2200 и 2100.
