Lenovo Flex System x220 - вычислительный узел с оптимизированными затратами, разработанный для менее требовательных рабочих нагрузок и низкоплотной виртуализации. Сервер эффективен и снабжен гибкими опциями конфигураций и улучшенным управлением для поддержки широкого ряда нагрузок.
Вычислительный серверный узел Flex System x220 Compute Node
Сервер Lenovo (IBM) Flex System x220 Compute Node является элементом семейства высокоэффективных решений IBM PureFlex, созданных для удовлетворения сложных и постоянно меняющихся потребностей бизнеса в сфере информационных технологий. Узел может использоваться как в роли элемента существующей инфраструктуры, поддерживая установку в стандартную стойку, так и в роли элемента специализированного шасси PureFlex System. Модель имеет универсальный, экономически оптимизированный дизайн и бескомпромиссную производительность, сочетая оптимальную стоимость и возможность поддержки ресурсоемких приложений виртуализации и облачных вычислений.
Производительность и функционал вычислительного узла

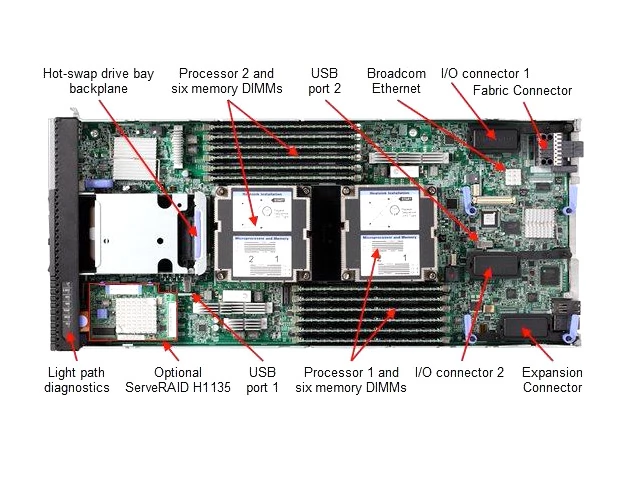

- Вычислительная мощность решения Flex System x220 базируется на двух инновационных процессорах семейства Intel Xeon E5-2400, поддерживая в максимальной комплектации до 16 вычислительных ядер и до 32 потоков.
- Узел оснащен 12 слотами для оперативной памяти формата DDR3/DDR3L LP; при использовании модулей памяти типа 16 GB RDIMM максимальный объем памяти составляет 384 GB.
- Узел характеризуется гибкостью конфигурации и широкими возможностями масштабирования, поддерживая два разъема для подключения адаптеров ввода/вывода; слот расширения PCIe 3.0 x16 и выделенный интерфейс PCIe 2.0 для адаптера ServeRAID H1135.
Система управления
- Узел функционирует на базе системы Integrated Management Module 2 (IMM2), встроенной в управляющий контроллер Renesas SH7757. Функционал системы управления включает в себя технологию упреждающий анализ сбоев, световую индикацию состояния оборудования, автоматический перезапуск сервера после сбоев и технологию удаленного управления.
- При необходимости, поддерживаются дополнительные системы управления: Flex System Manager, IBM Systems Director и ServerGuide.
- Для расширения спектра решаемых задач и сферы применения модели, реализована поддержка наиболее популярных операционных систем: MS Windows Server, SUSE, Red Hat Enterprise Linux и VMware. Возможность использования открытых программных пакетов минимизирует расходы на лицензирование, и повышает экономичность решения.
Коммуникационные возможности система хранения данных
- Коммуникационные возможности узла Flex System x220 Compute Node представлены встроенным интерфейсом Broadcom Dual 1 GbE; при необходимости наращивания ширины канала передачи данных возможно масштабирование за счет двух мезонинных карт и четырех слотов расширения PCIe.
- Представленный узел поддерживает технологию Virtual Fabric, позволяющую расширить коммуникационные возможности до 10 Gigabit Ethernet (GbE), создать до 32 виртуальных портов и предоставляющую возможность использования нескольких протоколов, в том числе Ethernet, Fibre Channel over Ethernet и ISCSI.
- Технология Virtual Fabric позволяет включить функции по требованию для большей гибкости системы ввода/вывода, сократить количество аппаратных ресурсов на 75% и значительно упростить управление архитектурой.
- Для хранения данных используется два накопителя формата 2.5” типа SAS, SATA и SSD, с защитой данных встроенным RAID-массивом SW RAID или RAID 0/1. Возможно расширение доступного дискового пространства за счет подключения дополнительных дисковых полок и использование дополнительных RAID-контроллеров.
Стандартные характеристики сервера Lenovo Flex x220
Компоненты | Характеристика |
Форм-фактор | Половинно-ширинный вычислительный узел. |
Поддержка шасси |
Шасси Flex System Enterprise Chassis |
Процессор | До двух процессоров семейства Intel Xeon Processor E5-2400 с восемью ядрами (до 2.3 ГГц), шестью ядрами (до 2.4 ГГц), или 4 ядрами (до 2.2 ГГц), одним соединением QPI, поддерживающим скорость 8.0 ГТ/с, кэш-памятью L3 до 20 Мб и скоростью памяти - до 1600 МГц. Сервер также поддерживает один двухядерный процессор семейства Intel Pentium Processor 1400, с тактовой частотой до 2.8 ГГц, кэш-памятью L3 – до 5 Мб, и скоростью памяти – до 1066 МГц. |
Набор микросхем | Intel C600 series |
Память |
До 12 разъемов DIMM (шесть DIMM на процессор), использующих низкопрофильные платы памяти (LP) DDR3 DIMM. Поддерживаются платы RDIMM и UDIMM. Поддерживаются 1.5 В и низковольтные 1.35 В DIMM. Поддержка быстродействия памяти – до 1600 МГц, в зависимости от процессора. Три канала памяти на один процессор (два DIMM на один канал). Поддержка двух DIMM на один канал, работающего на частоте 1600 МГц (2 ЦОД на 1600 МГц) с использованием одиночных и двойных RDIMM. |
Максимальный объем памяти |
При использовании RDIMM: до 192 Гб с помощью 12 плат памяти RDIMM на 16 Гб и двух процессоров E5-2400. При использовании UDIMM: до 48 Гб при использовании 12 плат UDIMM на 4 Гб и двух процессоров E5-2400. Половина от этих максимальных величин и DIMM рассчитана на один установленный процессор. |
Защита памяти | Проверка и устранение ошибок (ECC), Chipkill (для памяти DIMM x4), и дополнительное зеркальное дублирование памяти и резервирование рангов памяти. |

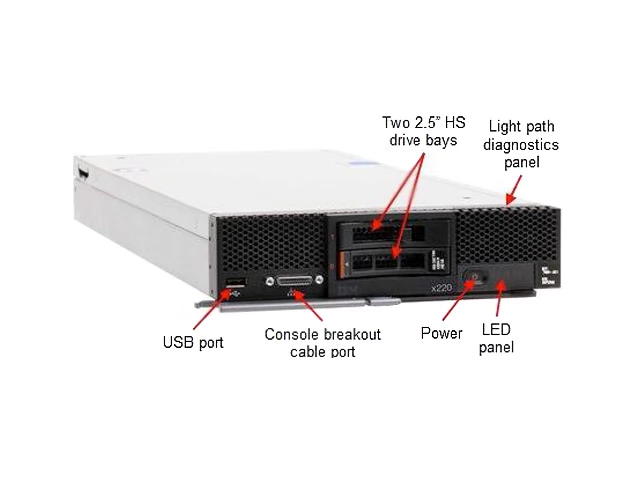

Отсеки дисководов | Два отсека приводов (2.5-дюйма) SAS/SATA с поддержкой горячей замены: SAS, SATA и SSD приводы. Дополнительная поддержка eXFlash с установкой до восьми твердотельных накопителей 1.8-дюйма. Встроенный ServeRAID C105 поддерживает только приводы SATA. |
Максимальное внутреннее хранилище | При использовании приводов 2.5-дюйма, поддерживающих горячую замену: до 2 Тб при использовании приводов жестких дисков (2.5 дюйма) NL SAS HDD на 1 Тб, до 1.8 Тб – приводы жестких дисков SAS HDD 2.5 дюйма на 900 Гб, до 2 Тб – приводы жестких дисков 2.5 дюйма SATA HDD на 1 Tб, или до 512 Гб – приводы твердотельных накопителей 2.5 дюйма SATA SSD на 256 Гб. Поддерживается совместное использование приводов жестких дисков и твердотельных накопителей SAS и SATA. При использовании твердотельных накопителей eXFlash 1.8 дюйма и адаптера ServeRAID M5115 RAID: до 1.6 Тб – с приводами твердотельных накопителей 1.8-дюйма SSD на 200 Гб. |
Поддержка RAID |
RAID 0 и 1 со встроенным контроллером LSI 3 Гбит/с ServeRAID C105; поддерживает только приводы SATA. Приводы не RAID не поддерживаются. Дополнительный адаптер ServeRAID H1135 RAID с контроллером LSI SAS2004, поддерживает приводы SAS/SATA благодаря аппаратному RAID 0 и 1. Адаптер H1135 устанавливается в выделенный соединитель PCIe 2.0 x4 и не использует никакого другого слота адаптера ввода/вывода. Дополнительный адаптер ServeRAID M5115 RAID с поддержкой RAID 0, 1, 10, 5, 50 и 1 Гб кэш-памяти. В M5115 используется слот 1 адаптера ввода/вывода. Может быть установлен во всех моделях, включая модели со встроенным блоком соединения 1 GbE. Поддерживает до восьми твердотельных накопителей 1.8-дюйма с комплектами для расширения. Дополнительное флеш-дублирование для кэш-, RAID 6/60 и адаптера производительности SSD. |
Сетевые интерфейсы |
Некоторые модели (см. Таблица 2): Встроенный двухпортовый контроллер Broadcom BCM5718 Ethernet, который поддерживает технологию дистанционного включения по сети (Wake on LAN) и Serial over LAN, IPv6. Разгрузка протокола TCP/IP не поддерживается. Пути к модульным отсекам 1 и 2 ввода/вывода шасси через блок соединения (Fabric Connector) к средней точке шасси. Fabric Connector прекращает использование слота 1 адаптера ввода/вывода, кроме случая, если M5115 установлен в слот 1, при установленном блоке соединения Fabric Connector. Остальные модели: нет стандарта сетевого интерфейса; дополнительные адаптеры 1 Gb или 10 Gb Ethernet. |
PCI слоты расширения |
Два соединителя адаптеров ввода/вывода; каждый соединитель имеет интерфейсы PCIe x8+x4. Включает коннектор расширения (PCIe 3.0 x16) для будущего использования, для соединения блока расширения вычислительного узла. Выделенный интерфейс только для адаптера ServeRAID H1135. |
Порты | USB порты: один внешний и два внутренних порта для встроенного гипервизора. Порт консольного кабеля для оконечной разводки спереди сервера обеспечивает локальные KVM-порты и последовательные порты (кабель стандарта шасси, дополнительные кабели). |
Системное управление | Объединенный интерфейс встроенного ПО (UEFI), встроенный модуль управления IBM Integrated Management Module 2 (IMM2) с контроллером Renesas SH7757, превентивный анализ неисправностей (Predictive Failure Analysis), Панель диагностики Light path diagnostics, автоматический перезапуск сервера и удаленное присутствие. Поддержка системного менеджера IBM Flex System Manager, IBM Systems Director, менеджера активной энергии Active Energy Manager, и руководство IBM ServerGuide. |
Возможности безопасности | Запрос пароля при включении, пароль администратора и модуль доверительной платформы (Trusted Platform Module V1.2). |
Видео | Видеоядро Matrox G200eR2 со встроенной в IMM2 памятью 16 Мб. Максимальное разрешение - 1600x1200 при частоте 75 Гц с 16 миллионами цветов. |
Ограниченная гарантия | 3 года ограниченной гарантии с возможностью замены компонентов и местная ограниченная гарантия, поддержка на следующий рабочий день (9×5). |
Поддерживаемые операционные системы | Microsoft Windows Server 2008 R2, Red Hat Enterprise Linux 5 and 6, SUSE Linux Enterprise Server 10 and 11, VMware ESX 4.1 and 5. Для получения подробной информации смотрите раздел "Поддерживаемые операционные системы". |
Обслуживание и поддержка | Благодаря предложениям IBM ServicePac®, доступны сервисные обновления: время ответа - через 2 или 4 часа, 8 часов – на восстановление работоспособности; возможность продления гарантии на 1 или 2 года, удаленная техническая поддержка аппаратного обеспечения IBM и отдельного ПО IBM и OEM. |
Размеры | Ширина -217 мм (8.6 дюймов), высота - 56 мм (2.2 дюйма), глубина - 492 мм (19.4 дюймов). |
Вес | Максимальная конфигурация: 6.4 кг (14.11 фунтов). |
