Устройства модели S3700 крупнейшего производителя телекоммуникационной сферы Huawei – это современные энергоэффективные коммутаторы, которые могут предложить высокие показатели скорости маршрутизации и стабильности работы. Кроме того, модели оснащены широкими возможностями обеспечения безопасности и управления устройством.
Коммутаторы Huawei S3700 с гибкой платформой маршрутизации

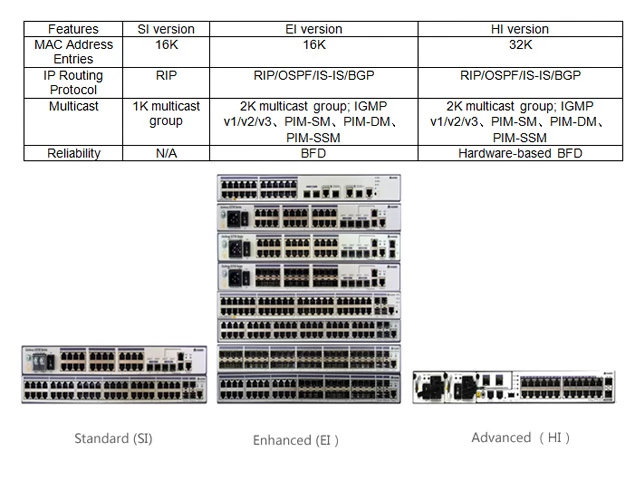

Коммутаторы Huawei S3700 представлены в двух спецификациях:
- Базовые модели (SI) с коммутационными возможностями второго и третьего канального уровня;
- Модели с расширенным функционалом (EI), поддерживающие возможность многоадресной рассылки по IP и такие продвинутые протоколы, как OSPF, IS-IS, BGP.
Все модели S3700 поддерживают возможность гибкого развертывания виртуальных локальных компьютерных сетей, возможность питания по стандарту PoE, позволяющему работать с удаленными точками, таким как IP-камеры и телефония, а также дают пользователю возможность перехода на более продвинутый интернет протокол IPv6 за счет поддержки двойного стека.
Особенности и преимущества модели
Среди преимуществ устройства – работа на универсальной платформе Versatile Routing Platform от разработчика. VRP представляет собой сетевую ОС, предоставляющую возможность широкие возможности настроек конфигурации и простоту управления устройством, благодаря стандартизации используемых интерфейсов: пользовательских, сетевых, а также интерфейсов управления. Также модель поддерживает продвинутую технологию «умной» виртуализации. Huawei iStack позволяет объединять в едином стеке до 9 устройств, облегчая управление всей инфраструктурой и повышая ее надежность. Устройства-участники создают резервные копии друг друга, исключая потерю данных в случае непредвиденного отключения одного из устройств, а управление узлом может происходить с любого из устройств, входящих в состав стека. Также функция стекирования позволяет увеличить пропускную способность и скорость передачи данных без необходимости замены текущего оборудования. Высокую надежность сети обеспечивает поддержка устройством функции Smart Link и протокола RRPP. Данный протокол используется на сетевом оборудовании производителя и является одним из главных преимуществ устройств, позволяя значительно повышать отказоустойчивость и надежность соединения. Среди других продвинутых возможностей устройства – поддержка современного интернет-протокола IPv6 и дополнительных связанных возможностей:
- Поддержка протокола информации о маршрутизации (RIP), обеспечивающего маршрутизацию по следующим стандартам: RIPv1, RIPv2 и RIPng;
- Предоставление протоколов OSPFv2 и OSPFv3 для маршрутизации между доступом и следующим уровнем в локальной сети.
Техническое описание Huawei S3700
Таблица MAC-адресов |
Соответствие IEEE 802.1d 16K записей MAC-адресов Распознавание и старение MAC-адресов Записи статических, динамических MAC-адресов и адресов фильтрации Фильтрация пакетов на базе MAC-адресов источника |
VLAN |
4K VLAN Гостевые VLAN, голосовые VLAN и super VLAN MUX VLAN и GVRP Распределение VLAN на базе MAC-адресов, протоколов и IP-подсетей QinQ Выборочный QinQ Сопоставление VLAN 1:1 Сопоставление VLAN N:1 |
Надёжность |
RRPP (кольцевая топология, пересекающиеся кольца, множественные экземпляры), защитное переключение в течение 50 мс Топология дерева Smart Link и множественные экземпляры Smart Link, обеспечивающие защитное переключение за миллисекунды STP(IEEE 802.1d), RSTP(IEEE 802.1w) и MSTP(IEEE 802.1s) Защита BPDU, корневая защита и защита от петель Интеллектаульная защита Ethernet (SEP) |
Функции IPv6 |
Обнаружение смежных устройств (ND) PMTU IPv6 ping, IPv6 tracert и IPv6 Telnet Туннель, конфигурированный вручную туннель 6-4 Туннель ISATAP ACL на базе адреса IPv6 источника, адреса IPv6 назначения, порта уровня 4 или типа протокола Слежение MLD v1/v2 |
Многоадресная передача |
1K групп многоадресной передачи слежение IGMP v1/v2/v3 и IGMP fast leave Многоадресная VLAN и многоадресная репликация между VLAN Распределение многоадресного трафика между портами соединительной линии Управляемая многоадресная передача Статистика многоадресного трафика на базе портов |
Качество обслуживания/Списки контроля доступа |
Ограничения на пакеты, посылаемые и получаемые интерфейсом Перенаправление пакетов Политика трафика для портов и двухразрядная трехцветная маршрутизация с центральным доступом 8 очередей для каждого порта Алгоритмы планирования очередей WRR, DRR, SP, WRR+SP и DRR+SP Повторное назначение приоритета 802.1p и DSCP Фильтрация пакетов на уровнях от 2 до 4, фильтрация недействительных фреймов на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, номера порта, типа протокола и идентификатора VLAN Ограничение скорости в каждой очереди и формирование трафика в портах |
Безопасность |
Управление привилегиями пользователя и защита паролем Защита от DoS-атак, ARP-атак и ICMP-атак Привязка IP-адреса, MAC-адреса, интерфейса и VLAN Изоляция портов, защита портов и жесткая привязка MAC-адресов Записи МАС-адреса типа Blackhole Ограничение числа распознаваемых MAC-адресов Аутентификация 802.1x и ограничение числа абонентов интерфейса Аутентификация AAA, RADIUS, HWTACACS и NAC SSH v2.0 Защита CPU Черный и белый списки |
Защита от перенапряжения | Защита от перенапряжения 6кВ для портов услуг (1кВ для портов услуг устройств PoE) |
Электропитание |
AC: номинальное напряжение: 100-240В AC; 50/60 Гц. Максимальное напряжение: 90-264В AC; 50/60 Гц. DC: номинальное напряжение: от -48 до -60В DC Максимальное напряжение: от -36 до -72В DC. Примечание: коммутаторы с поддержкой PoE не используют питание DC. |
