Источники бесперебойного питания серии EATON BladeUPS номинальной мощностью 12-60 кВт и номинальным напряжением 400 Вольт, конфигурации Rackmount для монтажа в стойку.

Источник бесперебойного питания

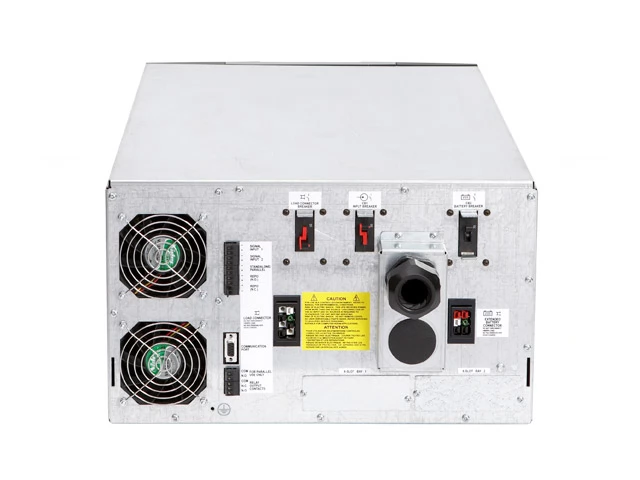

EATON BladeUPS 12-60kW Rackmount
Многие компании все чаще выбирают оборудование, созданное не только по требованиям современной технической оснащенности, но также имеющее компактные размеры и красивый дизайн. Конечно, последний фактор порой, не играет никакого значения, но иногда выбор в сторону производителя делается именно благодаря ему. Все ИТ центры, использующие важные приложения нуждаются в постоянном питании, которое может обеспечить ИБП Eaton BladeUPS, 12-60kW Rackmount.
Достоинством данной конфигурации является его легкое управление. Выполнять данную задачу можно непосредственно с панели управления. В случае возникновения каких-либо вопросов, связанных с использованием продукта необходимо в первую очередь заглядывать в руководство. Источник бесперебойного питания Eaton BladeUPS, 12-60kW Rackmount является экономичным аппаратом, не выделяющим в рабочий офис тепла, что также очень важно в многочисленных случаях. Поскольку иногда нет возможности создать условия, которые способствовали активному охлаждению системы в вычислительном центре, постоянно понижают температуру, чтобы все оборудование могло работать с теми же темпами и уровнем производительности.
В основном покупается ИБП Eaton BladeUPS, 12-60kW Rackmount для ответственного оборудования. У этого продукта КПД не снижается ниже 97%, даже при полной загруженности, администраторы владения должны заботиться о том, чтобы источник работал в таком режиме, как можно меньше, поскольку от этого будет зависеть срок эксплуатации. Номинальная мощность у ИБП Eaton BladeUPS, 12-60kW Rackmount составляет 12кВт, в зависимости от области применения она достигает своего верхнего значения в 60кВт.
Пользователь не чувствует присутствия этого продукта в рабочем офисе, ведь он не только не повышает температуру, но также и не создает шума. Звук не превышает значения в 60 дБА. Покупая ИБП Eaton BladeUPS, 12-60kW Rackmount для ответственного оборудования, пользователь имеет возможность совмещать его с генератором, чтобы создать надежную среду и получить максимальный КПД от оборудования. Если аппарат выполняет свои функции при нелинейном напряжении, искажение составляет 5%, в других случаях всего 3%.
Источник бесперебойного питания Eaton BladeUPS, 12-60kW Rackmount способен работать и от батарей на свинцово-кислотной основе. Такой режим использования понадобится в тех случаях, когда нужно создать среду, где исключаютяс какие-либо перепады.
Спецификация источника бесперебойного питания
для сетевого и серверного оборудования
EATON BladeUPS 12-60kW Rackmount
| Общие характеристики | ||
| Номинальная мощность | 12 кВт на модуль ИБП | |
| КПД | До 97% | |
| Тепловыделение | 371В /1266 БТЕ /ч при 100% номинальной нагрузке | |
| Охлаждение | Охлаждение вентилятором; микропроцессор следит за температурой; вход воздуха с передней стороны, выход – с задней | |
| Уровень шума Нормальный режим работы | <60 дБА на расстоянии 1 метр | |
| Высота | 1000 метров | |
| Входные характеристики | ||
| Входное напряжение | 400 В переменного тока | |
| Диапазон напряжения | 400 В: 311 – 519 В переменного тока, между фазами | |
| Диапазон частоты | 50 или 60 Гц, ±5 Гц | |
| КНИ потребляемого тока | <5% с IT нагрузками | |
| Входной коэффициент мощности | >0.99 с IT нагрузками | |
| Пусковой ток | Зависит от нагрузки | |
| Требования к входным подключениям | Три фазы, четыре провода+заземление | |
| Источник байпаса | Совпадает с входом (одиночное питание) | |
| Совместимость с генераторами | Высокая скорость нарастания напряжения для синхронизации с генератором | |
| Выходные характеристики | ||
| Номинальное выходное напряжение | 400 В: 180 - 240 В переменного тока, фаза-нейтраль | |
| Выходная конфигурация | Три фазы, четыре провода+заземление | |
| Выходная частота (номинальная) | 50 /60 Гц, автоматический выбор при запуске | |
| Регулировка частоты | В пределах 0,1 Гц | |
| Диапазон коэффициента мощности нагрузки | 0,7 индуктивного - 0,9 емкостного характера | |
| Искажение выходного напряжения | <3% с IT нагрузками (PFC) <5% при нелинейном электроснабжении | |
| Характеристики батарей | ||
| Тип аккумуляторов | VRLA - AGM | |
| Время работы от внутренних батарей | 13 минуты при нагрузке 50% 4,7 минуты при нагрузке 100% | |
| Напряжение на батареях | 240 В постоянного тока | |
| Мониторинг параметров работы батарей | Автоматический мониторинг (возможно дистанционное составление графика) Мониторинг параметров работы батарей вручную с помощью ЖК-дисплея | |
| Способ зарядки батарей | Технология трехступенчатой зарядки ABM | |
| Напряжение отсечки аккумулятора | От 1,67 В PC при рабочем цикле <5 мин. | |
| Разряд батарей | Предупреждающий сигнал | |
| Возможность добавления дополнительных батарей | Можно добавить до 4 дополнительных батарейных модулей (3U~34 мин. при нагрузке 100%, > 1 часа при нагрузке 50%) | |
| Габариты и масса | ||
| Габариты (В*Ш*Г) ИБП ВБМ | 261 (6U)*442*660 мм 132 (6U)*437*660 мм | |
| Общий вес шасси без батарей и электроники Общий вес шасси с батареями и электроникой | 46 кг 140 кг | |
| Общий вес ИБП без батарей | 61 кг | |
| Общий вес ИБП с батареями | 140 кг | |
| Вес ВБМ | 77 кг | |
| Интерфейс пользователя и коммуникационные возможности | ||
| Программное обеспечение | ИБП поставляется с компакт-диском Software Suite, включаю- щим в себя ПО для управления питанием LanSafe и пробную версию ПО PowerVision | |
| X-Slot | Два для перечисленных ниже карт | |
| ЖК-дисплей | Две строки по 20 символов Четыре клавиши интерфейса, управляемые с помощью меню Четыре светодиода для индикации статуса | |
| Языки | Английский язык в качестве стандарта; доступно 20 языков | |
| Изменение конфигурации | Выполняется пользователем, автоподстройка аппаратно-программного обеспечения | |
| Сухие контакты на входе | Два входа, конфигурируются пользователем | |
| Сухие контакты на выходе | Один выход, конфигурируется пользователем | |
| Обслуживание | ||
| Монтаж | Выполняется пользователем, расположение в IT-стойках | |
| Профилактическое обслуживание | Выполняется пользователем, выезд инженеров Eaton — по желанию заказчика | |
| Ремонтное обслуживание | Выполняется пользователем, выезд инженеров Eaton — по желанию заказчика | |
| Удобство обслуживания | Аккумуляторы и электронные модули, заменяемые в процессе работы; автоматический внутренний байпас для техобслуживания; автоподстройка аппаратно-программного обеспечения; возможность flash-обновления ПО | |
| Сертификация | ||
| EMI | IEC 62040 | |
| Защита от перенапряжения | ANSI C62.41, Cat B-3 | |
| Опасные материалы (RoHS) | Директива EU 2002 /95 /EC, категория 3 (4 или 5) | |
| Гарантия | ||
| Стандартная | 12 месяцев | |
| Гарантийный ремонт | Ремонт с использованием заводских запчастей или замена устройства | |
| Опции | ||
| Шнур питания ИБП | ||
| Шнур питания нагрузки | ||
| Кабель параллельной работы | ||
| Внешние батарейные модули (ВБМ) | ||
| 3U RPM | ||
| 0U - 3U разветвители | ||
| Шина параллельной работы ИБП до 60 кВт | ||
| Комплект дополнительных полозьев для стойки | ||
| Дополнительные коммуникационные адаптеры X-Slot | ||
| Применение | Адаптер | |
| Web SNMP | Адаптер ConnectUPS-X Web /SNMP | |
| Мониторинг окружающей среды | Датчик EMP Environmental Monitoring Probe (требуется карта Web /SNMP) | |
| Modbus RTU | Адаптер Modbus | |
| IBM eServer (i5, iSeries, or AS/400), промышленные системы | Адаптер релейных контактов | |
| Параллельная работа | Адаптер Powerware Hot Sync | |
| Удаленный мониторинг | Modem Card | |
| Удаленный ЖК-дисплей | ViewUPS-X | |
| Рекомендованные модули распределения нагрузки (ePDU) | ||
| Y032440CD100000 | RPM — Rack Power Module (BladeUPS вход, 12*C13 + 6*C19 выход) | |
| PW107BA0UC08 | ePDU — Basic (0U, Dual 16A C20 вход, 24*C13+ 8*C19 выход), используется дополнительно с RPM | |
| PW107MI0UC08 | ePDU — IP Monitored (0U, Dual 16A C20 вход, 24*C13+ 8*C19 выход), используется дополнительно с RPM | |
