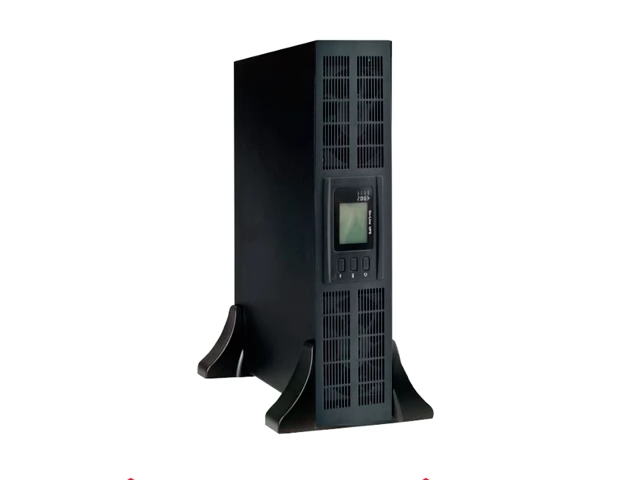

Источники бесперебойного питания серии HIDEN HPM3100-SA имеют трехфазный вход и однофазный выход, исполняются в стоечном и напольном форм-факторе и имеют возможность масштабирования времени автономной работы за счёт изменения емкости внешних батарейных блоков. Оптимальная выходная мощность зависит от модели и достаточна для большинства электронных устройств. Модели могут управляться через различные интерфейсы и имеют автоматы защиты.
Цена: 0 руб.*(по запросу)
Вы можете заказать это оборудование в лизинг Подробнее
Описание ИБП Hiden серии HPM3100-SA
Серия источников бесперебойного питания HPM3100-SA включает в себя модели с наиболее востребованной мощностью запитываемых устройств, равной 10-20 кВА. Применение трёхфазного входа значительно облегчает достижение необходимой входной силы переменного тока по сравнению с однофазным входом. Очень удобной эксплуатационной характеристикой ИБП является возможность подключения требуемого числа внешних аккумуляторных батарей. Подбор их емкости даёт возможность масштабирования длительности автономной работы.
Общие технические характеристики моделей серии
- Применение онлайн топологии (двойного преобразования тока).
- Возможность параллельного подключения нескольких ИБП к одному потребителю.
- Резервирование по типу N+1 или N+х.
- Наличие жидкокристаллического дисплея с настраиваемыми функциями.
- Возможность удалённого администрирования по RS-232 или USB.
- Опциональное подключение карты удалённого мониторинга SNMP.
- Опция "сухие контакты".
- Управляемое аварийное отключение через специальный порт (ЕРО).
- Подключение ДГУ.
Входные характеристики моделей НРМ 3110 / 3115 / 3120 -SA
- Мощность (кВА) — 10-15-20.
- Мощность (кВт) — 9-13,5-18.
- Входные напряжения (В) — 380-400-415.
- Диапазон входных напряжений (В) — 208-478.
- Диапазон частот переменного тока (Гц) — 40-70.
- Потери мощности — менее 1%.
- Максимально возможные искажения тока при абсолютно нелинейной нагрузке — менее 3%.
- Отклонение частот тока байпаса — +/-10%.
- Работа с дизель-генератором.
Выходные характеристики моделей НРМ 3110 / 3115 / 3120 -SA
- Выходные напряжения (В) —220-230-240.
- Стабильность напряжения — +/- 1%.
- Фактор мощности — 0,9.
- Пределы отклонения частоты переменного тока (от сети) — +/- 1%-10%.
- Пределы отклонения частоты переменного тока (от АКБ) — 50-60 Гц +/- 0,2%.
- Крест-фактор — 3/1.
- Искажения синусоидального напряжения при линейной нагрузке — +/- 2%.
- Искажения синусоидального напряжения при нелинейной нагрузке — +/- 5%.
- Эффективность — 95%
- Напряжение аккумуляторных батарей — 96-108-120 В.
- Число АКБ — 32-34-36-38-40 шт.
- Зарядный ток батарей — 6 А.
- Время переключения — 0 мс (!).
- Время включения защиты при перегрузке при работе от сети — 60 мин при 110%, 1 мин при 150%, мгновенный переход на байпас при напряжении более 150%.
- Время включения защиты при перегрузке при работе батарей — 10 мин при 110%, 1 мин при 150%, мгновенное отключение от сети при напряжении более 150%.
- Максимальная сила тока автоматов защиты на байпасе для моделей НРМ 3110 / 3115 / 3120 — 63-100-125 А.
Технические характеристики ИБП Hiden серии HPM3100-SA
- Универсальный корпус 3U
- Синусоидальный выходной сигнал
- Двойное преобразование (онлайн топология)
- Возможность параллельной работы
- Резервирование N+1, N+X
- ЖК-дисплей с функцией настройки
- Удаленное администрирование RS-232, USB
- SNMP-карта для удаленного мониторинга (опция)
- Сухие контакты (опция)
- Управление аварийным отключением через порт удаленного аварийного отключения (EPO)
- Возможность подключения ДГУ
| Модель | HPM3110-SA | HPM3115-SA | HPM3120-SA |
| Мощность (кВА/кВт) | 10/9 | 15 / 13,5 | 20 / 18 |
| Вход | |||
| Номинальное напряжение, В | 380/400/415 (3Ph+N+PE) | ||
| Диапазон напряжений, В | 208~478 | ||
| Диапазон частот, Гц | 40-70 | ||
| Коэффициент мощности | ≥ 0.99 | ||
| Искажения тока, THDi | ≤3% (при 100% нелинейной нагрузке | ||
| Диапазон напряжений байпаса, В | Макс.: 220 +25% (опционально +10%, +15%, +20%); 230 ±20% (опционально +10%, +15%) 240 +15% (опционально +10%), Нижний предел: -45% (опционально -20%. -30%) | ||
| Диапазон частоты байпаса | ±10% | ||
| Работа с генератором | Поддержка | ||
| Выход | |||
| Номинальное напряжение, В | 220/230/240 (L+N+PE) | ||
| Отклонения напряжения | ±1% | ||
| Power factor | 0.9 | ||
| Частота, Гц | От сети: ±1%/±2%/±4%/±5%/±10% от номинальной частоты (опция) | ||
| От АКБ: 50/60±0.2% | |||
| Крест-фактор | 3:1 | ||
| Искажения напряжения, THD | ≤ 2% при линейной нагрузке; ≤ 5% при нелинейной нагрузке | ||
| Эффективность | 94.5% | 95.0% | |
| Батарея | |||
| Напряжение, В | ±96/±108/±120Vdc±96/±108/±120Vdc (32/34/36/38/40 шт) | ||
| Зарядный ток, А | до 6А | ||
| Время переключения | 0 мсек | ||
| Защита | |||
| Перегрузка | От сети: ≤110%: 60мин, ≤125%: 10мин, ≤150%: 1мин, ≥150% переход на байпас немедленно | ||
| От АКБ: ≤110%: 10мин, ≤125%: 1мин, ≤150%: 5S, ≥150% отключение ИБП немедленно | |||
| На байпасе: Автомат защиты 63 А | На байпасе: Автомат защиты 100 А | На байпасе: Автомат защиты 125 А | |
| Технические данные | |||

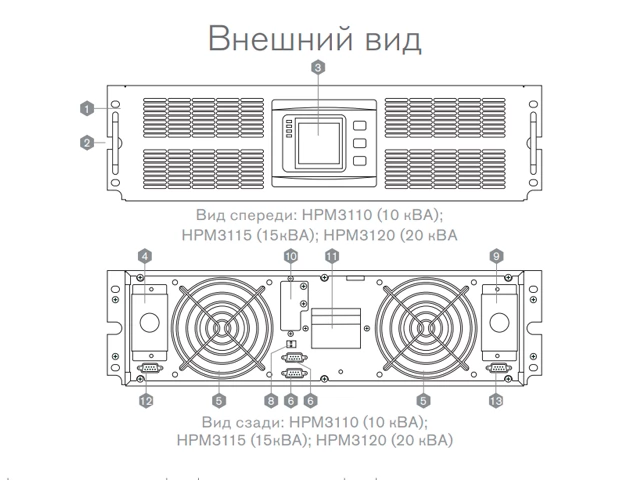

| Габариты (ШхГхВ), мм | 600×580×131 | ||
| Вес, кг | 27 | 31 | 32 |

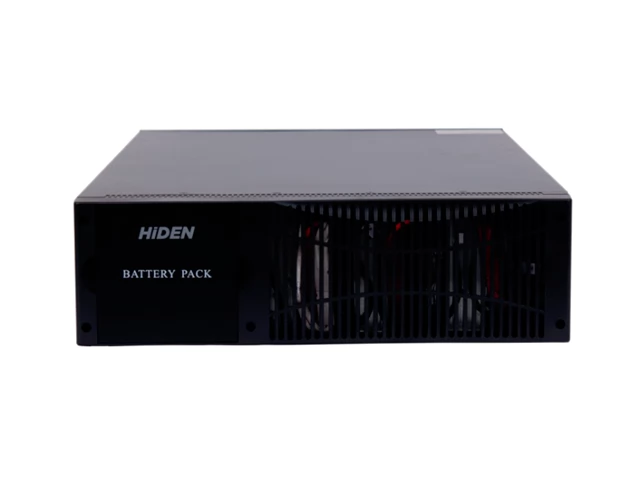

| Габариты батарейного блока (ШхГхВ), мм | 440х720х131 | ||
| Вес батарейного блока, кг | 62 | ||
| Входные разъемы | Клеммы | ||
| Выходные разъемы | Клеммы | ||
| Интерфейсы | RS232, RS485, SNMP, Parallel, SNMP card (опция) | ||
| Общая информация | |||
| Температура эксплуатации, 0С | 0-40 | ||
| Температура хранения, 0С | от -25 до +55 | ||
| Влажность воздуха, % | 0 – 95 без конденсации | ||
| Высота над уровнем моря, м | < 1500 | ||
| Уровень шума, Дб | < 55 (на расстоянии 1м) | ||
| Стандарты безопасности | CE, EN/IEC 62040-2, EN/IEC 62040-1-1 | ||
