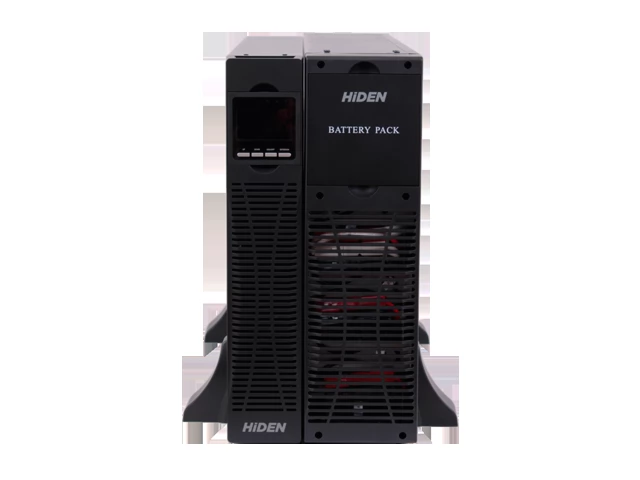

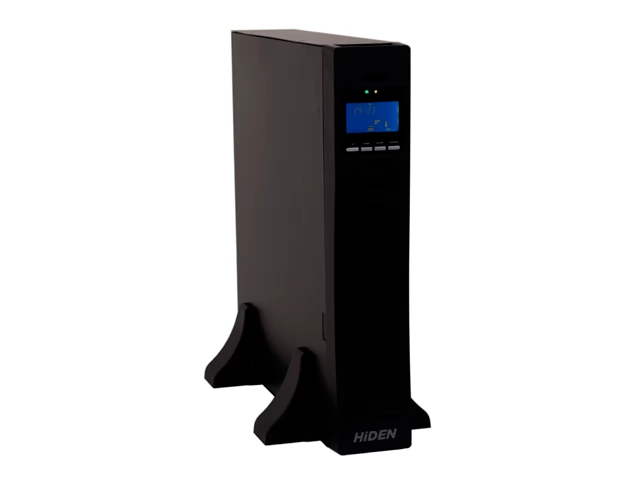

Серия ИБП Hiden MP RT III включает 2 модели: на 6 и 10 кВА, которые могут быть выполнены как в стоечном, так и напольном форм-факторе. Время автономной работы масштабируется изменением количества внешних аккумуляторных батарей. Надежность работы источников питания Hiden MP RT III объясняется возможностью подключения дизель-генераторной установки, удалённого администрирования и мониторинга.
Описание ИБП Hiden серии MP RT III
Модели из серии Hiden серии MP RT III могут работать параллельно при необходимости суммирования выходных мощностей. Для недопущения перебоя в электропитании критически важных электронных устройств и сетей в них заложена функция резервирования в соответствии с формулами N+1 и N+Х. Состояние системы питания можно отслеживать и устанавливать на жидкокристаллическом дисплее, имеющем функции настройки.

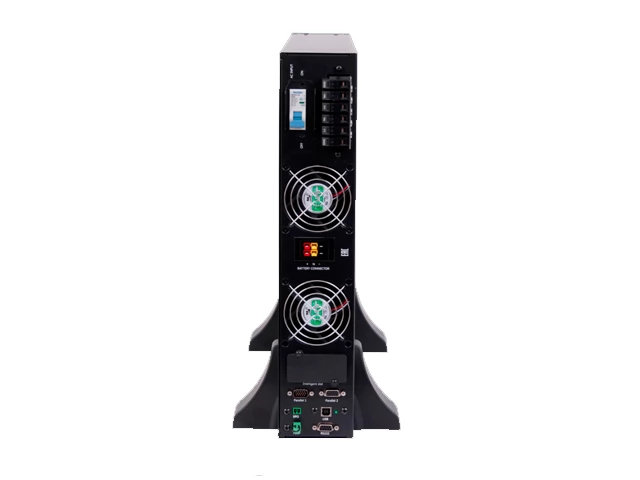

Функциональность дополняет удалённое администрирование, наличие входов USB и RS-232, системы защиты проводных линий типа RJ-11 и RJ-45.
В случае опциональной установки SNMP-карты становится возможным удалённый мониторинг системы. Аварийное отключение можно осуществить через специальный порт ЕРО, а также подключить опцию "сухие контакты". Свести к нулю последствия отключения питания даёт возможность работы моделей с дизель-генераторами, которые запускаются во время длительного отсутствия электроэнергии, во время работы ИБП от аккумуляторов. Мощность модели MP RT III 6KWA может быть выражена в кВт и равна 5,4, а MP RT III 10KWA — 9 кВт.
Входные характеристики
- Фазность — 1 фаза и "земля" или 3 фазы и "земля".
- Ступенчатая установка входного напряжения: 208-220-230-240 В.
- Предельное минимальное и максимальное значения напряжения — 120 и 276 В.
- Функция автоопределения частоты входного переменного тока.
- Диапазон частот входного напряжения — 45-66 Гц.
- Коэффициент передачи мощности — не менее 0,98.
- Границы напряжения байпаса — от +15% до -45% (имеются опции +5, +10, +25, -20 и -30%).
- Пределы отклонения частоты байпаса — 10%.
- Наличие эко-режима через байпас.
Выходные характеристики
- Ступени выходного напряжения — 208-220-230-240 В.
- Коэффициент передачи мощности — 0,9.
- Максимальный предел нестабильности напряжения — 2%.
- Опциональные ступени номинальной частоты напряжения — 1/2/4/5/10%.
- Значение частоты выходного тока при работе от АКБ — 48,8 - 50,2 Гц.
- Крест-фактор — 3/1.
- Максимальные искажения синусоидальности напряжения при линейной нагрузке — 2%.
- Максимальные искажения синусоидальности напряжения при нелинейной нагрузке — 5%.
Дополнительные сведения
- Режим работы — двойное преобразование.
- Наличие экономичного режима (не менее 97%).
- Наличие портов параллельной работы.
ИБП серии MP RT III позволяют опционально устанавливать напряжение на шине постоянного тока. Кроме 240 В оно может быть равно 192 или 216 В. В случае полного разряда аккумуляторных батарей устройство восстанавливает их до 90% емкости за 8 часов при зарядном токе 10 А. Время переключения сети на байпас и АКБ считается равным 0 мс.
Модели имеют защиту от перегрузки. В случае перегрева, при работе от сети, происходит автоматический переход на байпас, а при работе от АКБ — отключение. При разряде батарей производится сигнал тревоги и последующее отключение. Уровень шума при работе устройства на расстоянии 1 метр не превышает 50 дБ.
Технические характеристики ИБП Hiden серии MP RT III 6-10 кВА

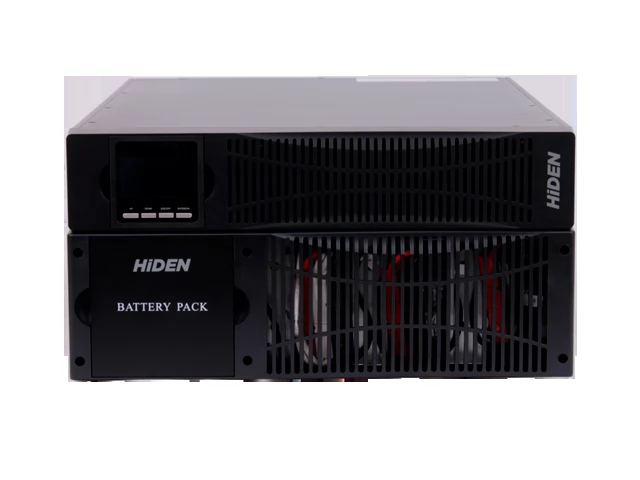

- Универсальный RT корпус 2U
- Синусоидальный выходной сигнал
- Двойное преобразование (онлайн топология)
- Возможность параллельной работы
- Резервирование N+1, N+X
- ЖК-дисплей с функцией настройки
- Удаленное администрирование
- RS-232, USB
- Защита проводных линий: RJ-11, RJ-45
- SNMP-карта для удаленного мониторинга (опция)
- Сухие контакты (опция)
- Управление аварийным отключением через порт удаленного аварийного отключения (EPO)
- Возможность подключения ДГУ
| Модель | MP RT III 6KVA | MP RT III 10 KVA |
| Мощность (кВА/кВт) | 6 / 5,4 | 10 / 9 |
| Вход | ||
| Фазность | 1 фаза+заземление или 3 фазы+заземление | |
| Напряжение, В | 208/220/230/240 | |
| Диапазон напряжений, В | 120-276 В | |
| Диапазон частот, Гц | 45 – 66, автоопределение | |
| Коэффициент мощности | > 0.98 | |
| Диапазон напряжений и частоты байпаса | Верхний предел: +15% (опционально +5%, +10%, +25%), Нижний предел: -45% (опционально -20%. -30%) Допустимые отклонения частоты: ± 10% | |
| ECO режим | Работа через байпас | |
| Выход | ||
| Фазность | 1 фаза | |
| Напряжение, В | 208/220/230/204 | |
| Коэффициент мощности | 0,9 | |
| Стабильность напряжения | ± 2% | |
| Частота, Гц | От сети: ±1%, ±2%, ±4%, ±5%, ±10% номинальной частоты (опционально) | |
| От АКБ: 50 ± 0,2 | ||
| Крест-фактор | 3:1 | |
| Искажения напряжения, THD | ≤ 2% при линейной нагрузке; ≤ 5% при нелинейной нагрузке | |
| Эффективность | ||
| Двойное преобразование | До 93% | |
| ECO режим | > 97% | |
| Батарея | ||
| Наряжение шины постоянного тока, В | 240 ( опционально 192, 216) | |
| Емкость встроенных АКБ, Ач | – | |
| Время восстановления до 90%, ч | 8 | |
| Зарядный ток, А | 10 | |
| Время переключения | Сеть на АКБ: 0 мсек; сеть на байпас < 0 мсек | |
| Защита | ||
| Перегрузка | От сети: 105%-110% – 1час; 110%-125% – 10мин; 125%-150% – 1мин; >150% – 200 мс | |
| От АКБ: Нагрузка ≤ 110% – 30 сек., ≤ 125% – 1 сек., ≤ 150% – 200 мс, ≥ 150% – автоматическая остановка ИБП | ||
| На байпасе: Прерыватель питания 40А | На байпасе: Прерыватель питания 60А | |
| Короткое замыкание | Остановка системы | |
| Перегрев | От сети – переход на байпас; от АКБ – отключение | |
| Разряд АКБ | Сигнал тревоги и отключение | |
| Самодиагностика | При включении и программно | |
| EPO | Отключение | |
| АКБ | Технология Advanced Battery Management | |
| Индикация и Дисплей | ||
| Аудио и визуальная | Отказ сети, разряд АКБ, перегрузка, авария | |
| Технические данные | ||
| Габариты (ШхГхВ), мм | 440х616х86.5 | |
| Вес, кг | 18 | 20 |

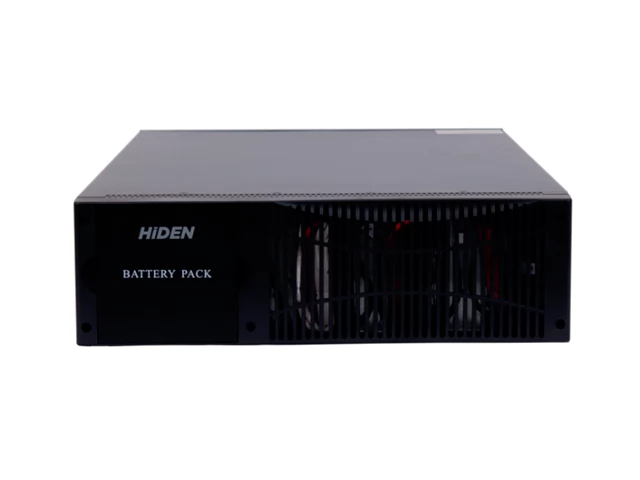

| Габариты батарейного блока (ШхГхВ), мм | 440х720х131 | |
| Вес батарейного блока, кг | 62 | |

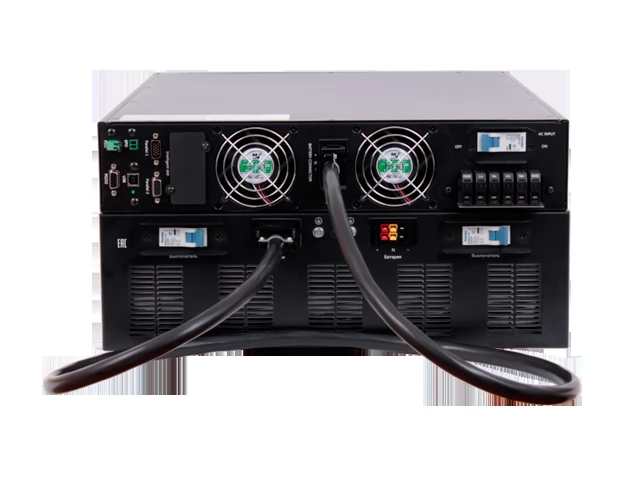

| Входные / Выходные разъемы | Клеммная колодка / Клеммная колодка | |
| Интерфейсы | USB (RS232), RS485, карта SNMP (опционально), порт параллельной работы | |
| Общая информация | ||
| Температура эксплуатации, 0С | 0-40 | |
| Температура хранения, 0С | от -25 до +55 | |
| Влажность воздуха, % | 0 – 95 без конденсации | |
| Высота над уровнем моря, м | < 1500 | |
| Уровень шума, Дб | <50 (на расстоянии 1 м.) | |
