В серию ИБП Hiden серии YDC3300H 10-40 кВА входят пять моделей, отличающихся мощностью и током срабатывания автомата защиты на байпасе. Все модели предназначены для решения серьёзных задач и позволяют подключение дополнительных АКБ. Программное удалённое управление батареями, мониторинг работы и администрирование делают их оптимальными для серверных систем и мощных промышленных установках.

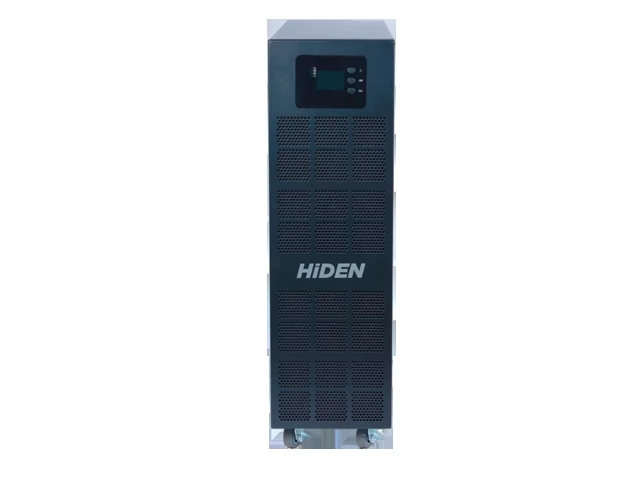

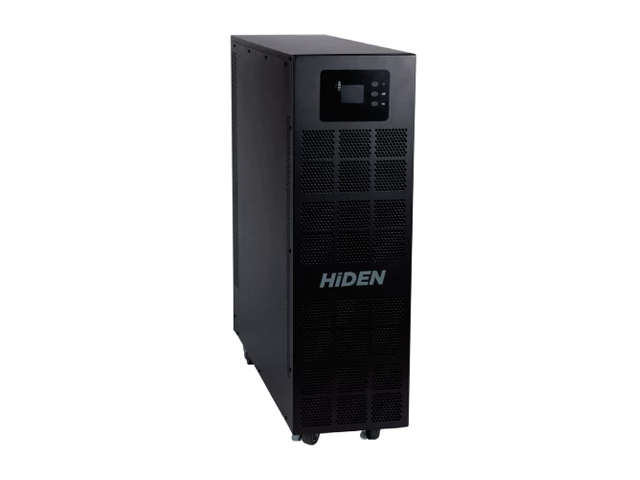

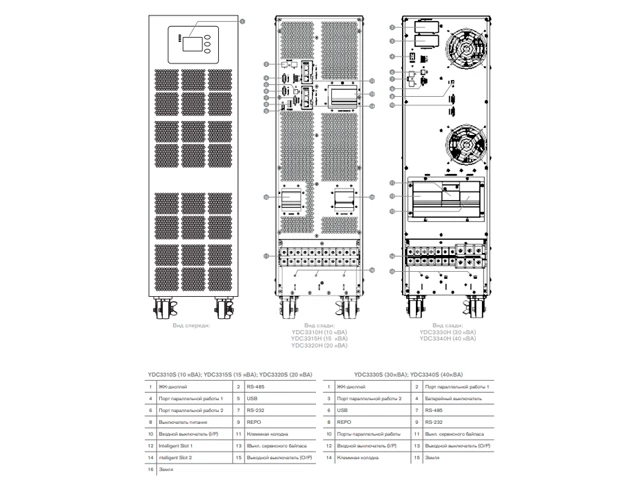

Описание ИБП Hiden YDC3300H 10-40 кВА
Мощность 5 моделей, входящих в серию, варьируется от 10 до 40 кВА или 1 — 36 кВт. Входное трехфазное напряжение подается по четырем проводам + земля. Его величина может ступенчато регулироваться по напряжениям 380, 400 и 415 В. Общий диапазон подаваемых напряжений лежит в пределах от 304 до 478 В. Частота тока может быть в пределах 45-55 Гц или 54-66 Гц, в зависимости от стандарта сети. Коэффициент мощности достигает 0,99 и более. Искажения синусоидальности тока при 100% нелинейной нагрузке не превышают 3%. Максимальное напряжение байпаса для всех моделей может находиться в пределах от 220 до 240 В, с несколькими опциями для других значений. Минимальное напряжение составляет - 45%, с опциями до -30%. Частота байпасного тока может отклоняться от номинала на 10%. Те же значения напряжений приемлемы для экономичного режима.
Выходная фазность соответствует входной, при номинальном напряжении 380, 400 или 415 В. Коэффициент мощности равен 0,9, при стабильности напряжения 1%. В случае работы от сети максимальное отклонение частоты тока от номинального значения может ступенчато регулироваться от 1% до 10%. Уход частоты при работе от АКБ — не более 0,2%. Крест-фактор равен 3/1. Максимальное искажение синусоидальности тока при нелинейной нагрузке не превышает 5%. Эффективность в нормальном режиме составляет 90% и более, в ЕСО-режиме — 97% и более.
Батареи и защищенность
Напряжение аккумуляторных батарей может настраиваться и быть равным 96, 108 или 120 В. Для модели 340Н этот диапазон более широк: от 192 до 240 В. Зарядный ток батарей, равный 10 А, настраивается.
Перегрузка при работе от сети, составляющая от 110% процентов до 150% предполагает задержку от 1 ч до 1 мин. При большей перегрузке происходит мгновенный переход на байпас. Автоматы защиты, в зависимости от модели, рассчитаны на ток срабатывания от 20 до 80 А. При полном разряде батарей, после подачи сигнала тревоги, производится отключение ИБП. Самодиагностика устройства работает при его включении и задается программно.
Основные технические характеристики
- Принцип работы — двойное преобразование тока.
- Синусоидальное выходное напряжение на выходе.
- Возможность параллельного включения для наращивания мощности.
- Наличие сервисного ручного байпаса.
- Цветной настраиваемый дисплей.
- Журнал регистрации событий.
- Совместная работа с дизель-генератором.
- Программное отслеживание работы батарей.
- Возможность удалённого мониторинга и администрирования посредством SNMP.
Технические характеристики ИБП Hiden серии YDC3300H 10-40 кВА
- Двойное преобразование (онлайн топология)
- Синусоидальный выходной сигнал
- Возможность параллельной работы с резервом N+X или наращиванием мощности
- Сервисный (ручной) байпас
- Цветной ЖК-дисплей с функцией настройки
- Регистрация данных в журнал событий
- Полная совместимость с ДГУ
- Интеллектуальное управление батареями
- Удаленный мониторинг и администрирование ИБП через SNMP
- Масштабируемое время автономной работы за счет подключения внешних АКБ
- Эргономичный корпус: 828x250x868 мм
| Модель | YDC3310H | YDC3315H | YDC3320H | YDC3330H | YDC3340H |
| Мощность (кВА/кВт) | 10 / 9 | 15 / 13,5 | 20 / 18 | 30 / 27 | 40 / 36 |
| Вход | |||||
| Фазность | 3 фазы, 4 провода и земля | ||||
| Напряжение, В | 380/400/415 | ||||
| Диапазон напряжений, В | 304-478 | ||||
| Диапазон частот, Гц | 45-55 Гц при 50 Гц /54-66 Гц при 60 Гц (автоматически) | ||||
| Коэффициент мощности | ≥0.99 | ||||
| Искажения тока, THDi | ≤3% (100% нелинейная нагрузка) | ||||
| Диапазон напряжений байпаса, В | Макс. напряжение: 220 В пер. тока +25% (опционально +10%, +15%, +20%), 230 В пер. тока: +20% (опционально +10%, +15%), 240 В пер. тока +15% (опционально +10%), Мин. напряжение: - 45% (опционально -20%, -30%) | ||||
| Диапазон частоты байпаса, Гц | ±10% | ||||
| Диапазон напряжения и частоты в режиме ECO | Аналогично с байпасом | ||||
| Выход | |||||
| Фазность | 3 фазы, 4 провода и земля | ||||
| Номинальное напряжение, В | 380/400/415 | ||||
| Коэффициент мощности | 0.9 | ||||
| Стабильность напряжения | ±1% | ||||
| Отклонение частоты при работе от сети | ±1%, ±2%, ±4%, ±5%, ±10% от номинальной частоты (настраивается) | ||||
| Частота при работе от АКБ, Гц | 50/60±0.2% | ||||
| Крест-фактор | 3:1 | ||||
| Искажения напряжения, THD | ≤2% при линейной нагрузке; ≤5% при нелинейной нагрузке | ||||
| Эффективность | ECO режим ≥97%; нормальный режим ≥90% | ||||
| Батарея | |||||
| Напряжение, В | 96/±108/±120 (настраивается) | 96/±108/±120 (настраивается) | 96/±108/±120 (настраивается) | 96/±108/±120 (настраивается) | ±192 /±204 /±216 /±228 /±240 (настраивается) |
| Встроенные АКБ | нет | ||||
| Зарядный ток, А | 10 (настраивается) | ||||
| Защита | |||||
| Перегрузка | От сети Нагрузка ≤110% – 60 мин, ≤125% – 10 мин, ≤150% – 1 мин, ≥150% немедленный переход на байпас | ||||
| На байпасе Автомат защиты 20 А | На байпасе Автомат защиты 32 А | На байпасе Автомат защиты 40 А | На байпасе Автомат защиты 63 А | На байпасе Автомат защиты 80 А | |
| Перегрев | От сети – переход на байпас, от АКБ – отключение | ||||
| Разряд АКБ | Сигнал тревоги и отключение | ||||
| Самодиагностика | При включении и программно | ||||
| EPO (опционально) | Отключение | ||||
| АКБ | Технология Advanced Battery Management | ||||
| Индикация | |||||
| Звуковая и визуальная | Отказ от сети, разряд АКБ, Перегрузка, Авария | ||||
| Общие данные | |||||
| Габариты (ШхГхВ), мм | 250x868x828 | ||||
| Вес, кг | 57 | 63 | 64 | 71 | 73 |
| Входные разъемы | Клеммная колодка | ||||
| Выходные разъемы | Клеммная колодка | ||||
| Интерфейсы | Стандартно: USB & RS485; Опционально: SNMP карта, релейная карта | ||||
| Общая информация | |||||
| Температура эксплуатации, 0С | 0-40 | ||||
| Температура хранения, 0С | от -20 до +55 | ||||
| Влажность воздуха, % | 0 – 95 без конденсации | ||||
| Высота над уровнем моря, м | < 1500 | ||||
| Уровень шума, Дб, | < 60 (на расстоянии 1 м.) | ||||
| Стандарты безопасности | CE, EN/IEC 62040-2, EN/IEC 62040-1-1 | ||||
