Сетевая инфраструктура предприятия: ключевые компоненты и ошибки при проектировании

Анонс: Какие устройства составляют основу сети предприятия, как их правильно интегрировать и чего стоит избегать при построении сетевой архитектуры — советы инженеров.

1. Роль сетевой инфраструктуры в бизнесе

Сетевая инфраструктура - это цифровая основа современного предприятия. Именно она связывает между собой все элементы ИТ-среды: рабочие станции, серверы, системы хранения данных, облачные сервисы, телефонию, средства видеосвязи и системы безопасности при помощи сетевого оборудования. Без стабильной и грамотно спроектированной сети невозможна эффективная работа ни одного бизнес-процесса.

В корпоративных условиях сеть должна обеспечивать высокую доступность, скорость обмена данными и защиту информации. Даже кратковременный сбой в сетевом соединении может привести к простоям, потере данных или нарушению взаимодействия между отделами и филиалами компании. Поэтому современная сеть - это не просто «кабели и коммутаторы», а тщательно спроектированная система, включающая механизмы резервирования, балансировки нагрузки и интеллектуального управления трафиком.

Роль сетевой инфраструктуры особенно велика в эпоху цифровой трансформации. Компании всё чаще переходят на гибридные модели работы - часть сотрудников находится в офисе, часть подключается удалённо. Для таких сценариев необходима надежная и безопасная корпоративная сеть, поддерживающая VPN-доступ, шифрование, приоритизацию трафика и централизованный контроль.

Помимо обеспечения связи, сеть становится основой для внедрения новых технологий - таких как виртуализация, IoT, системы видеонаблюдения, VoIP и SDN. От эффективности сетевой архитектуры зависит производительность серверов, быстродействие приложений и комфорт пользователей. Именно поэтому проектирование сетевой инфраструктуры требует системного подхода, глубокого анализа бизнес-задач и выбора решений, соответствующих текущим и будущим потребностям организации.

2. Ключевые компоненты корпоративной сети

Коммутаторы (Switches)

Коммутаторы - это основа любой локальной сети (LAN), отвечающая за эффективную передачу данных между устройствами. Они функционируют преимущественно на втором уровне модели OSI (L2), работая с MAC-адресами, однако современные устройства всё чаще совмещают функции L2 и L3 для обеспечения интеллектуальной маршрутизации, сегментации и безопасности.

Основная задача коммутатора - объединить компьютеры, серверы, IP-телефоны, принтеры и другие устройства в единую сеть и обеспечить их взаимодействие с минимальной задержкой. В корпоративных инфраструктурах коммутаторы распределяются по уровням иерархии сети: доступа, агрегации (дистрибуции) и ядра. Такой подход упрощает масштабирование, повышает отказоустойчивость и упорядочивает структуру сети.

Коммутаторы уровня доступа (Access Switches)

Это устройства, к которым напрямую подключаются конечные пользователи и периферийные устройства. Они обеспечивают питание по технологии PoE (Power over Ethernet) для IP-телефонов, камер видеонаблюдения и точек Wi-Fi-доступа, поддерживают сегментацию сети с помощью VLAN и функции контроля доступа (например, 802.1X). Важными характеристиками access-коммутаторов являются количество портов, пропускная способность uplink-интерфейсов, поддержка QoS и уровень шума/энергопотребления.

Коммутаторы уровня агрегации (Distribution Switches)

Этот уровень служит для объединения трафика от нескольких коммутаторов доступа и реализации политик маршрутизации, фильтрации и безопасности. Коммутаторы агрегации часто работают на уровне L3, обеспечивая динамическую маршрутизацию (OSPF, BGP), резервирование каналов (LACP), балансировку нагрузки и поддержку Stacking - объединение нескольких устройств в единую логическую систему для отказоустойчивости. Здесь важны такие параметры, как пропускная способность бэкплейна, скорость uplink-портов (10/25/40/100G) и наличие модульных интерфейсов.

Коммутаторы уровня ядра (Core Switches)

Ядро сети - это «магистраль», через которую проходит весь внутренний и внешний трафик организации. Core-коммутаторы обеспечивают высокую производительность, низкую латентность и непрерывность работы 24/7. Они оснащаются резервированными блоками питания и вентиляторами, работают с высокими скоростями передачи данных (40G/100G/400G), поддерживают протоколы высокой доступности - VRRP, HSRP, ECMP, а также технологии виртуализации сети (VXLAN, EVPN).

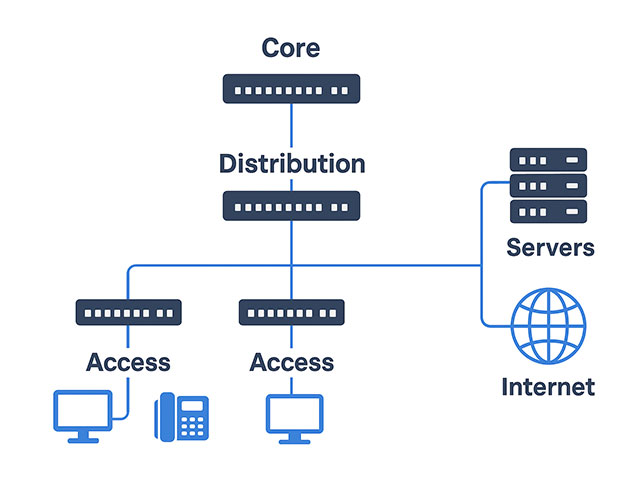

Грамотное разграничение уровней сети и подбор коммутаторов под каждую задачу позволяет создать сбалансированную инфраструктуру, устойчивую к сбоям и готовую к росту трафика и числу пользователей. При проектировании важно учитывать не только текущие требования, но и будущие потребности компании, чтобы сеть оставалась гибкой, безопасной и масштабируемой.

Маршрутизаторы (Routers)

Маршрутизаторы - это устройства, обеспечивающие обмен данными между разными сетями и управление потоками трафика на третьем уровне модели OSI (L3). Если коммутаторы отвечают за передачу кадров внутри локальной сети (LAN), то маршрутизаторы работают с IP-пакетами, определяя наилучший путь для их доставки между сегментами сети или между корпоративной сетью и Интернетом.

В корпоративных инфраструктурах маршрутизаторы играют критически важную роль: они объединяют филиалы и удалённые офисы, обеспечивают выход в Интернет, управляют VPN-туннелями, фильтруют трафик и распределяют нагрузку между каналами связи. Они также обеспечивают приоритетную обработку бизнес-критичных сервисов с помощью механизмов QoS (Quality of Service), предотвращая задержки и сбои в работе приложений.

Основные функции маршрутизаторов

• Маршрутизация IP-трафика - определение оптимального пути передачи данных на основе таблиц маршрутизации и динамических протоколов (OSPF, BGP, EIGRP, RIP).
• Разделение сетей и маршрутизация между VLAN - организация связей между логическими сегментами сети для повышения безопасности и управляемости.
• VPN и удалённый доступ - создание защищённых туннелей (IPsec, SSL, GRE) для подключения филиалов и удалённых сотрудников.
• Балансировка и отказоустойчивость каналов - использование нескольких интернет-каналов с автоматическим переключением при сбоях (Dual WAN, Policy-based Routing).
• Фильтрация и защита трафика - встроенные функции межсетевого экрана (firewall), NAT, фильтрация пакетов, предотвращение несанкционированного доступа.

Типы маршрутизаторов

По области применения различают несколько типов маршрутизаторов:

• Пограничные маршрутизаторы (Edge Routers) - обеспечивают связь корпоративной сети с внешними сетями и Интернетом, поддерживают функции NAT, VPN и политики безопасности.
• Магистральные маршрутизаторы (ядра) (Core Routers) - работают в ядре сети, обеспечивая высокую пропускную способность и низкую задержку при передаче данных между крупными сегментами.
• Маршрутизаторы филиалов (Branch Routers) - компактные роутеры для удалённых офисов, объединяющие маршрутизацию, Wi-Fi и безопасность в одном корпусе.
• Виртуальные маршрутизаторы (vRouter) - программные решения, развёртываемые в виртуальной или облачной среде, оптимальные для гибридных инфраструктур.

Современные маршрутизаторы всё чаще оснащаются функциями SD-WAN - интеллектуального управления распределёнными сетями. SD-WAN позволяет централизованно управлять маршрутами, приоритизировать трафик бизнес-приложений, автоматически выбирать оптимальные каналы связи и снижать затраты на коммуникационные ресурсы.

При проектировании сетевой архитектуры важно правильно определить роль маршрутизатора: где он должен выполнять функции безопасности, где - маршрутизации, а где - балансировки и резервирования. Грамотный выбор модели и настроек позволяет обеспечить надёжную, быструю и безопасную связь между всеми элементами корпоративной инфраструктуры.

Коммутаторы уровня L2 и L3: в чем разница?

Коммутаторы второго (L2) и третьего (L3) уровней модели OSI играют схожую роль в сетевой инфраструктуре - они обеспечивают передачу данных между устройствами, однако их функциональные возможности и область применения существенно различаются. Понимание этой разницы критически важно при проектировании корпоративных сетей, где нужно сбалансировать производительность, безопасность и управляемость.

Коммутаторы уровня L2 (Layer 2 Switch)

L2-коммутаторы работают на канальном уровне модели OSI и обрабатывают кадры Ethernet, ориентируясь на MAC-адреса устройств. Их основная задача - объединить устройства в пределах одной локальной сети (LAN) и обеспечить быструю передачу данных без участия маршрутизаторов. L2-коммутаторы создают таблицу соответствия MAC-адресов и портов, по которой определяют, куда направить кадр.

Такие устройства широко применяются на уровне доступа - там, где подключаются рабочие станции, принтеры, IP-телефоны, Wi-Fi точки. Они поддерживают базовые функции безопасности и организации сети: VLAN для сегментации трафика, STP (Spanning Tree Protocol) для предотвращения петель, а также PoE для питания устройств по сетевому кабелю.

Преимущества L2-коммутаторов - это простота, высокая скорость коммутации и низкая стоимость. Однако они не выполняют маршрутизацию между VLAN или подсетями, поэтому в более сложных сетях их функционала может быть недостаточно.

Коммутаторы уровня L3 (Layer 3 Switch)

L3-коммутаторы совмещают функции коммутатора и маршрутизатора. Они работают сразу на двух уровнях - канальном (L2) и сетевом (L3), что позволяет им не только пересылать кадры внутри VLAN, но и маршрутизировать трафик между VLAN и IP-подсетями. Это избавляет сеть от необходимости передавать весь трафик на внешний маршрутизатор, снижая задержки и нагрузку на магистраль.

Современные L3-коммутаторы поддерживают динамические протоколы маршрутизации (OSPF, RIP, BGP), ACL-списки для фильтрации трафика, функции QoS и резервирования. Они используются на уровнях агрегации и ядра, где требуется высокая производительность и гибкость управления потоками данных.

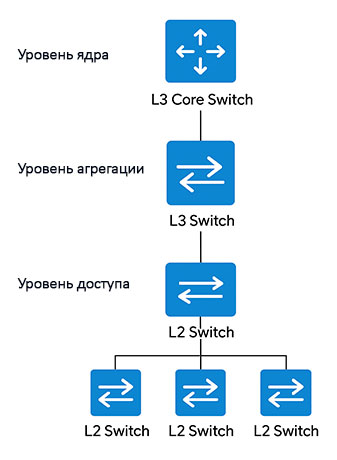

Основные отличия между L2 и L3-коммутаторами

На практике предприятия часто используют гибридный подход: L2-коммутаторы - на уровне доступа, L3-коммутаторы - на уровне агрегации или ядра. Такой дизайн обеспечивает оптимальный баланс между производительностью, отказоустойчивостью и управляемостью сети.

Правильное понимание различий между L2 и L3-коммутаторами помогает не только оптимизировать архитектуру сети, но и снизить затраты на оборудование и обслуживание, обеспечивая при этом высокий уровень безопасности и стабильности работы корпоративных сервисов.

3. Поэтапное построение корпоративной сети

1. Анализ потребностей. Определяются количество пользователей, типы трафика, требования к безопасности и резервированию.
2. Проектирование архитектуры. Формируются уровни сети (ядра, агрегации, доступа), выбираются модели оборудования и протоколы маршрутизации.
3. Пилотное тестирование. Проверяется совместимость оборудования, VLAN-конфигурации, QoS и пропускная способность.
4. Внедрение и настройка. Проводится установка, конфигурирование, интеграция с другими IT-системами.
5. Мониторинг и оптимизация. Используются системы управления сетью (NMS), SNMP, NetFlow для контроля производительности и отказов.

4. Частые ошибки при проектировании сети

• Отсутствие резервирования каналов и коммутаторов - один отказ может «положить» всю сеть.
• Неправильное разделение VLAN - приводит к перегрузкам и проблемам безопасности.
• Игнорирование QoS (качества обслуживания) - в результате страдают голос и видео.
• Недооценка масштабируемости - сеть перестает справляться при росте компании.
• Отсутствие мониторинга - неисправности выявляются только при сбое.

5. Советы инженеров по проектированию корпоративных сетей

При создании современной корпоративной сети важно придерживаться принципа иерархической архитектуры и заранее предусматривать возможности роста. Для надежной работы рекомендуется:

• Использовать дублирование каналов и связей между уровнями;
• Проектировать сеть с учетом резервного питания и климат-контроля в стойках;
• Реализовать централизованный мониторинг и управление конфигурациями;
• Применять решения уровня Enterprise от проверенных производителей (Eltex, QTECH, Cisco, HPE Aruba, Huawei, Mikrotik и др.);
• Рассматривать возможность внедрения программно-определяемой сети SDN (Software-Defined Networking) для гибкости и автоматизации.

Заключение

Грамотно спроектированная сетевая инфраструктура - это инвестиция в стабильность бизнеса. Она минимизирует простои, обеспечивает безопасность данных и создает основу для цифрового развития компании. При проектировании сети важно учитывать не только текущие задачи, но и перспективу роста - тогда инфраструктура будет служить долгие годы без капитальных переделок.
