Описание системы хранения данных АРГО ХАБ

Независимое масштабирование:

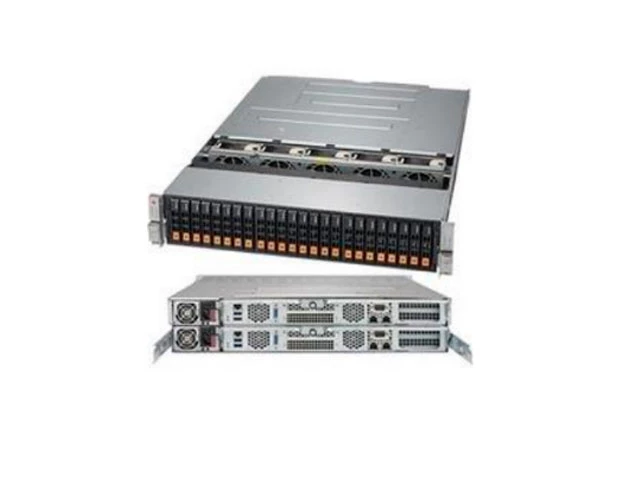

• контроллеров (HA*/active-standby) - стандартные серверы общего назначения

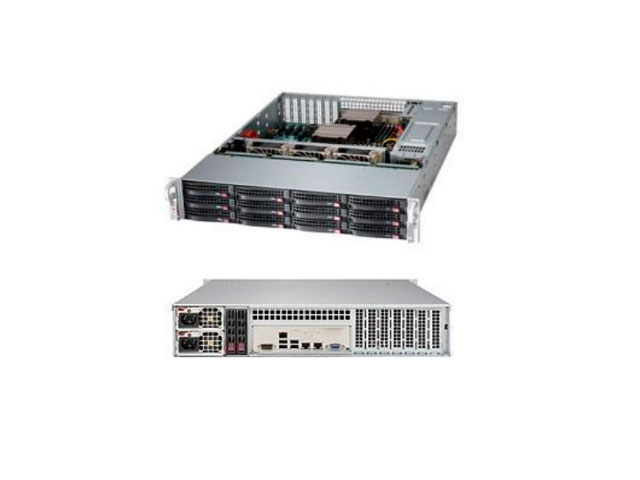

• сегментов хранения - 6-8 и более узлов хранения - многодисковые серверы

LUNs / Filesystems / S3 endpoints. Ethernet Fabric

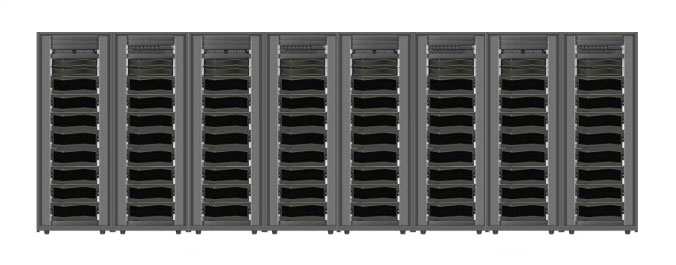

Стартовая конфигурация масштабируемого решения АРГО ХАБ:

• 2 контроллера (active-standby)
• 6-8 узлов хранения
• распределённый кеш L2 (SAS/SATA SSD) на чтение
• до ~7.1 ПБ полезной емкости

Интерфейсы подключения:

• узел хранения - 10/25 Гбит/c Ethernet
• контроллер - 10/25/100 Гбит/с Ethernet

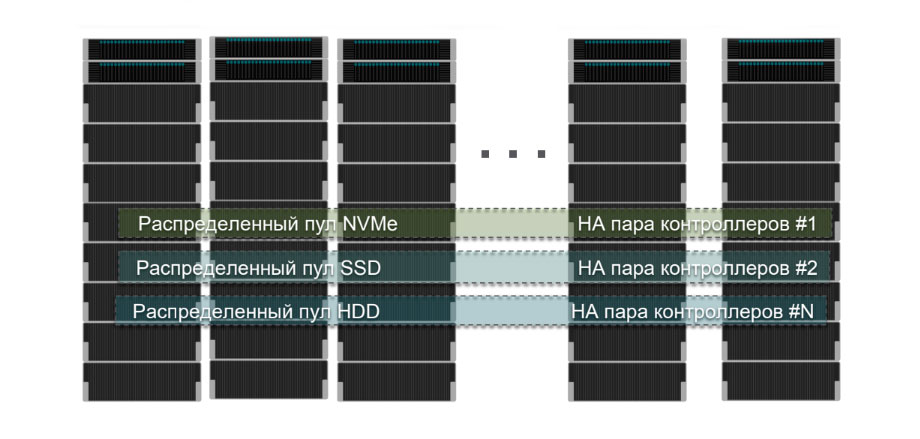

Масштабирование:

• Независимое масштабирование контроллеров и сегментов хранения
• Контроллеры наращиваются парами (active-standby)
• Узлы хранения наращиваются сегментами по 6-8 и более узлов кратно стартовой инсталляции

АРГО ХАБ - Data Path

Ключевые преимущества решения АРГО ХАБ

3 уровня защиты данных

1. Erasure Coding на уровне инсталляции:

Каждый узел – выделенная единица хранения данных

На уровне решения – допускается выход из строя до 2(3) узлов хранения данных в каждом сегменте хранения (1 сегмент - 6-8 и более узлов)

2. Erasure Coding на уровне узла хранения:

На уровне отдельного узла хранения данных – допускается выход из строя от 2(3)-х дисков в зависимости от числа сконфигурированных stripe.

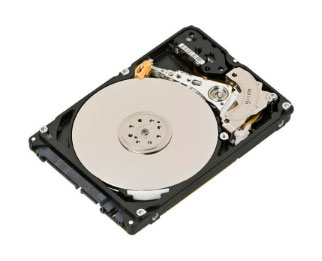

3. Защита на уровне отдельного накопителя HDD/SSD

Механизм контрольных сумм позволяет избегать всех перечисленных ниже ошибок при хранении и передаче данных, эффективно обеспечивать достаточный уровень защиты данных при всех операциях с блоками данных:

• Data bit flips - битовые ошибки во время хранения или передачи данных
• Misdirected writes - ошибки записи при возникновении битовых ошибок в CPU/RAM/HDD либо при передаче данных
• Misdirected read - ошибка чтения блока данных при возникновении битовой ошибки

Phantom writes - запись не произведена на диск в случае ошибок ядра ОС, firmware диска и т.п.

Нейтрализация битовых ошибок длительного холодного хранения – при помощи иерархий и резервирования контрольных сумм и метаданных

Отказоустойчивость и защита данных

• Возможность задания степени избыточности RF = 1|2|3 на презентуемых ресурсах хранения (LUN / FS) - поверх Erasure Coding
• Фоновая проверка целостности данных
• Транзакционная модель работы с данными
• Дублирование блоков метаданных и контрольных сумм
• Резерв дисков для горячей замены на узлах хранения (2-4 диска)

Масштабирование

• ограничено исключительно производительностью и портовой емкостью сетевой фабрики
• замена дисков на узлах хранения на более емкие
• добавление сегментов узлов хранения
• добавление HA пар контроллеров

Отсутствие привязки к производителю жестких дисков

• Отсутствие срока жизни решения

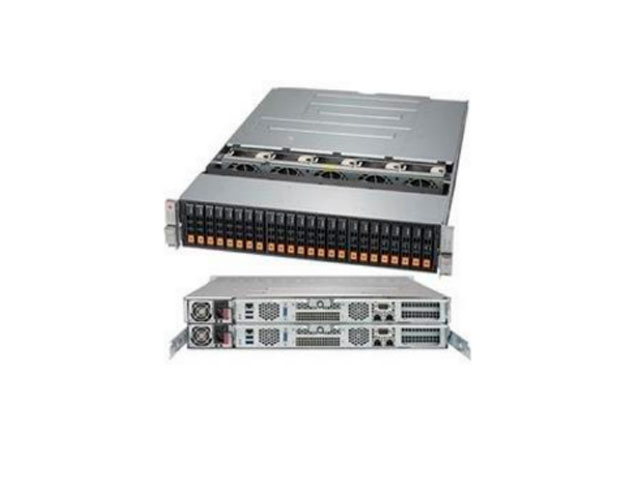

• Поддержка SAS/SATA HDD/SSD(512E/N/4KN), NVMe
• Безболезненное обновление оборудования: (замена дисков на более емкие / добавление узлов хранения, обновление / замена контроллеров и узлов хранения)
