Коммутатор Fibre Channel Brocade M5424 8 Гбит/с для блейд-шасси DELL M1000e наиболее часто используется как производительная и быстрая в выполнении задач платформа, обеспечивающая максимально быструю развертку и обработку всей информации. Коммутатор Fibre Channel Brocade M5424 работает с большими структурами, подключается при помощи кабеля и использует до 16 портов.

Коммутатор

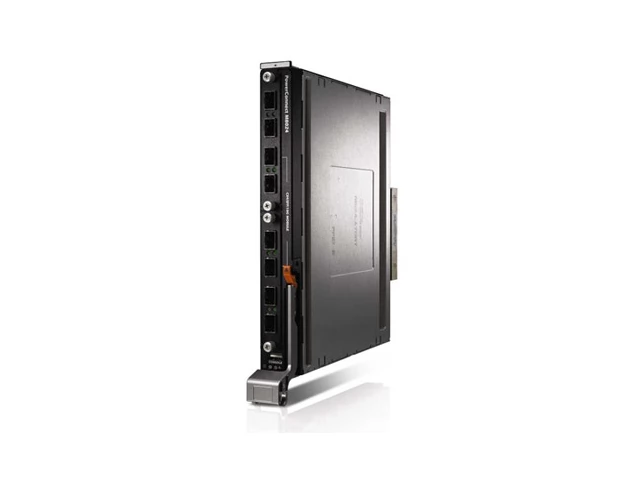

Fibre Channel Brocade M5424 8 Гбит/с для блейд-шасси DELL M1000e




Коммутатор DELL Brocade M5424 наиболее часто используется как производительная и быстрая в выполнении задач платформа, обеспечивающая максимально быструю развертку и обработку всей информации. Многие клиенты владеют серверами, нуждающимися в использовании такого типа оборудования, так как именно коммутатор Brocade M5424 выдерживает высокие нагрузки данной среды и повышает пропускную способность оборудования.


Многие администраторы используют FC-коммутатор DELL Brocade M5424 за счет того, что он существенно экономит время и средства, затрачиваемые на работу всей структуры. Данная конфигурация сужает ИТ структуру и обеспечивает безопасность всей хранимой на носителях информации. Коммутатор Fibre Channel Brocade M5424 работает с большими структурами, подключается при помощи кабеля и использует до 16 портов – это позволяет сэкономить время на вводе и выводе информации.


Стоит учесть, что сетевой коммутатор работает на базе 8 мощных и широкополосных каналов, развивающих большие скорости обмена информации. Коммутатор DELL Brocade M5424 дает возможность при необходимости использовать до 24 портов, но такое количество портов возможно подключать только в том случае, если пользователь имеет лицензию на оборудование. Коммутатор Brocade M5424 высокопроизводителен, осуществляет передачу данных с различными скоростными режимами, все зависит от максимальной нагрузки.


Скорость варьирует в пределах от 1 Гбит в секунду до 8,5 Гбит в секунду – этого вполне достаточно, чтобы полностью почувствовать функции и высокую производительность коммутатора Fibre Channel Brocade M5424. Коммутатор DELL Brocade M5424 работает в температурном диапазоне от 0 до 40 градусов.

Технические характеристики коммутатора
Fibre Channel Brocade M5424 8 Гбит/сдля блейд-шасси DELL M1000e
























































































































































Порты FC


Возможность увеличения числа портов до 24 (начиная с 12, с шагом 5 портов) при наличии лицензии на активацию дополнительных портов (Ports on Demand), а также 32 универсальных порта (E, F и FL)




Масштабируемость


Архитектура полной сети с поддержкой до 239 коммутаторов
Сертифицированный максимум

50 коммутаторов. По мере необходимости возможна сертификация более крупных сетей.


Возможность взаимодействия
Все коммутаторы и устройства управления Brocade




Производительность







Скорость передачи 1,063 Гбит/с, полнодуплексный режим; 2,125 Гбит/с, полнодуплексный режим; 4,25 Гбит/с, полнодуплексный режим; 8,50 Гбит/с, полнодуплексный режим; Автоматическое распознавание скорости порта 1, 2, 4 и 8 Гбит/с; дополнительное программирование фиксированной скорости портов; синхронизация по скорости между портами 1, 2, 4 и 8 Гбит/с





ISL-магистрали


Функция ISL-соединения позволяет создавать единую логическую ISL-систему из двух коммутаторов по четыре порта с совокупной скоростью до 32 Гбит/с, что обеспечивает оптимальное использование полосы пропускания и балансировку нагрузки.






Совокупная пропускная способность





128 Гбит/с (сквозная)




Время запаздывания сети




Время запаздывания фабрики

1,2 мкс без конфликтных ситуаций, маршрутизация без буферизации на скорости 4 Гбит/с. Запаздывание повышается по мере увеличения скорости входящего порта и перестает зависеть от скорости исходящего порта.



Службы фабрики

Сервер простых имен (SNS), уведомление о зарегистрированных изменениях состояния (RSCN). Дополнительные службы фабрики: расширенное зонирование; наблюдение сети; ISL-соединение; расширенный мониторинг производительности ; веб-средства Brocade.





Максимальный размер фрейма



Полезная нагрузка: 2112 байт






Классы обслуживания






Класс 2, класс 3, класс F (фреймы с архитектурой ISL)





Типы портов


FL_Port, F_Port, N_Port и E_Port; автораспознавание на основе типа коммутатора (U_Port)



Типы трафика данных

Коммутируемые сети с поддержкой индивидуальной и широковещательной рассылки


Типы материалов для печати

Лазерный SFP-порт Коротковолновые (до 500 м) и длинноволновые (до 10 км)


Опции
SFP-среда, функция Ports on Demand, расширенные службы сети
Опции

Технологии Ports on Demand и Advanced Fabric Services (см. список выше)


Управление
Поддерживаемое ПО управления

Управление с помощью: модуля Dell CMC или Telnet; SNMP (FE MIB, FC Management MIB) или Brocade Advanced Web Tools с функциями Ease of Use и Ease of Setup; Brocade Data Center Fabric Manager (поставляется отдельно)



Доступ для управления

Порт 10/100 Ethernet (RJ-45); встроенный последовательный порт (RS-232); внутриполосное управление через сервер управления
Диагностика

Самотестирование при включении питания и встроенная автономная или интерактивная диагностика


Корпус
Ширина: 272,75 мм

Высота: 32,48 мм

Глубина: 307,24 мм

Масса: 2,2 кг
Условия эксплуатации
Температура

При эксплуатации: от 0°C до 40°C

При хранении: от -20°C до +70°C



Влажность

При эксплуатации: от 10% до 90%, без конденсации при 29°C

При хранении: от 5% до 95%, без конденсации при 38°C



Высота над уровнем моря

При эксплуатации: до 3048 м

При хранении: до 10668 км



Ударная нагрузка

При эксплуатации: 20 G в течение 6 мс

При хранении: 50 G с изменением скорости 4216 мм/с



Уровень вибрации

При эксплуатации: 0,4 G при частоте от 5 до 500 Гц в течение 60 мин

При хранении: 0,5 G при частоте от 2 до 200 Гц в течение 15 минут; 1,04 G (ср.квадр.), 15 мин

Соответствие нормативным требованиям


Устройство M5424 соответствует следующим сертификатам по безопасности:

США: Bi-Nat UL/CSA 60950-1, изд. 1-е или более позднее; ANSI C63.4

Канада: Bi-Nat UL/CSA 60950-1, изд. 1-е или более позднее; ICES-003 класса A

Япония: CISPR22 и JEIDA (гармоники)

Европейское сообщество: EN60950-1 или более поздняя версия EN55022 и EN55024

Австралия и Новая Зеландия: EN55022 или CISPR22 или AS/NZS CISPR22

Аргентина: IEC60950-1 или более поздняя версия

Российская Федерация: стандарт IEC/МКК 60950-1 или более поздняя версия 51318.22-99; 51318.24.99 или более поздняя версия

Корея: KN22 и KN24
