Модуль сети хранения данных Dell 8/4 Гбит/с с протоколом FC позволяет увеличить развертку серверов, их способности и их функциональность. Модуль сети хранения DELL 8 или 4 Гбит/с очень легки в подключении, так как они используют функцию, позволяющую осуществлять объединение портов FC.

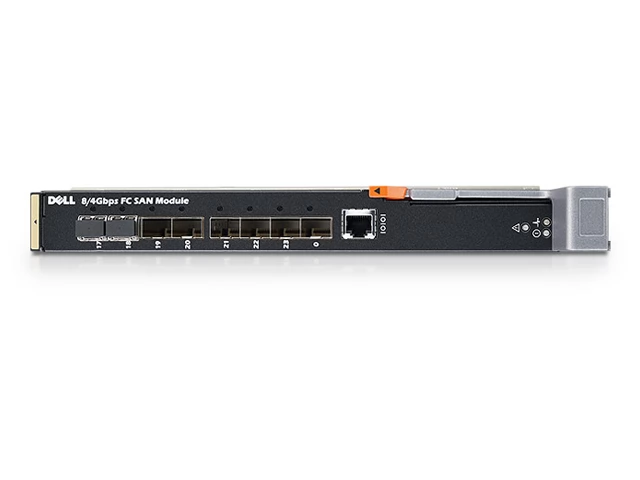

Модуль сети хранения данных Dell 8/4 Гбит/с с протоколом FC
Модуль сети хранения данных DELL 8/4 Гбит/с позволяет увеличить развертку серверов, их способности и их функциональность. Работоспособность серверного оборудования увеличивается за счет новых функций, которые появляются после установки данного модуля в блейд – сервера.
Модуль сети хранения DELL 8 или 4 Гбит/с очень легки в подключении, так как они используют функцию, позволяющую осуществлять объединение портов FC. Данный комплекс для хранения данных подойдет для корпоративных заданий, где используются не слишком высокие нагрузки, но в то же время необходимы подобный конфигурации.
Модуль SAN DELL 8/4 Гбит/с с протоколом FC позволяет сократить количество настроек, которое необходимо для использования других подобных конфигураций для хранения файлов. Модуль сети хранения данных DELL 8/4 Гбит/с легко интегрируется с серверами от компании DELL, идеально подходит серия М.
Чаще всего такие системы применяются для хранения данных в какой ИТ структуре. Каждый клиент получает максимальные возможности модуля сети хранения DELL 8 или 4 Гбит/с за счет того, что он способен использовать от 8 до 12 портов, каждый из которых осуществляет прямую связь с серверным оборудованием. Модуль сети хранения данных DELL 8/4 Гбит/с обладает пропускной способностью в 384 Гбит в секунду. Данное оборудование поддерживает программное обеспечение для управления оборудованием.
Наиболее часто используются программы для управления элементами сети, к примеру, с помощью Telnet. Быстрота выполнения поставленных задач поражает, модуль SAN DELL 8/4 Гбит/с с протоколом FC максимально быстро обрабатывает все переданные ему данные и обеспечивает клиента быстрой разверткой и обработкой данных.
Технические характеристики модуля сети хранения данных
Dell 8/4 Гбит/с с протоколом FC
Порты FC | ||
До 16 внутренних портов (сервер) и 8 внешних портов (SAN). Модель поставляется с 12 активными портами (2 внешних порта на модулях SFP+ 8 Гбит/с и 10 портов в другом месте) для обеспечения гибкости и возможности роста на основе потребностей в FC-соединениях. Лицензии на обновление портов и оптика SFP+ позволяют использовать оставшиеся 12 портов. | ||
Возможность взаимодействия | ||
Подключение к любой сети T11 SAN с протоколом NPIV FC на основе стандартов с использованием мезонинных плат адаптера главной шины со скоростью 8/4 Гбит/с Гибкие возможности подключения к нескольким сетям SAN с использованием внешних портов SAN Автоматическое распознавание скорости внешних портов: 8, 4 и 2 Гбит/с Синхронизация по скорости между портами со скоростью 8 и 4 Гбит/с | ||
Производительность | ||
Скорость линии связи — 8,5 Гбит/с, дуплексный режим; Скорость линии связи — 4,25 Гбит/с, дуплексный режим; Скорость линии связи — 2,125 Гбит/с, дуплексный режим | ||
Совокупная пропускная способность | ||
384 Гбит/с от точки до точки (дуплексный режим) | ||
Время запаздывания сети | ||
700 нс при бесконфликтной сквозной маршрутизации на скорости 8 Гбит/с | ||
Максимальный размер фрейма | ||
Полезная нагрузка — 2 112 байт | ||
Классы обслуживания | ||
Класс 2, класс 3 | ||
Типы портов | ||
F_Port и N_Port c поддержкой NPIV | ||
Типы материалов для печати | ||
8 Гбит/с: требуется поддерживаемый Dell модуль SFP+ с возможностью горячей замены и разъемом LC; коротковолновый лазер (SWL); расстояние зависит от характеристик волоконно-оптического кабеля и скорости порта | ||
| Опции | ||
| Оптические приемопередатчики SFP+ 8 Гбит/с (один пакет) Лицензия на обновление портов (позволяет использовать дополнительные 12 портов) | ||
| Управление | ||
| Поддерживаемое ПО для управления Telnet, HTTP, SNMP v1/v3 (базы управляющей информации элементами сети (FE MIB) и управления через FC-интерфейс (FC Management MIB)); отслеживание данных аудита, системного журнала Безопасность SSL, SSH v2, HTTPS, LDAP, RADIUS, управление доступом на основе ролей (RBAC), DH-CHAP (между коммутаторами и конечными устройствами), связывание портов, связывание коммутаторов, Secure RPC, Secure Copy (SCP), Trusted Switch, IPSec, фильтрация IP Доступ для управления Последовательный порт (RJ-45) Контроллер управления полкой (CMC) M1000e Диагностика Самотестирование при включении питания и встроенные средства автономной/интерактивной диагностики, включая ведение журнала RAStrace, контроль условий эксплуатации и хранения, программа перезагрузки без нарушения рабочих процессов, технологии FCping и Pathinfo (трассировка маршрутов в FC-сети), зеркалирование портов (порт SPAN) | ||
| Корпус | ||
| Ширина: 272,75 мм Высота: 32,48 мм Глубина: 307,24 мм Масса: 2,2 кг (без носителей)Ширина: 272,75 мм | ||
Условия эксплуатации | ||
| Температура При эксплуатации: от 0 до 40 °C При хранении: от -20 до 70 °C Влажность При эксплуатации: от 10 до 90%, без конденсации при 29 °C При хранении: от 5 до 95%, без конденсации при 38 °C Допустимая высота над уровнем моря при эксплуатации До 3 048 м Допустимая высота при хранении До 10 668 км Ударные нагрузки при эксплуатации 20 G в течение 6 мс Ударные нагрузки при отсутствии эксплуатации 50 G с изменением скорости 4 216 мм/с2 Вибрация При эксплуатации: 0,4 G при частоте от 5 до 500 Гц в течение 60 мин При отсутствии эксплуатации: 0,5 G при частоте от 2 до 200 Гц в течение 15 минут; случайная 1,04 г в течение 15 минут | ||
| Питание | ||
| Вход постоянного тока 12 В и 3,3 В от блейд-корпуса (общие источники питания) | ||
