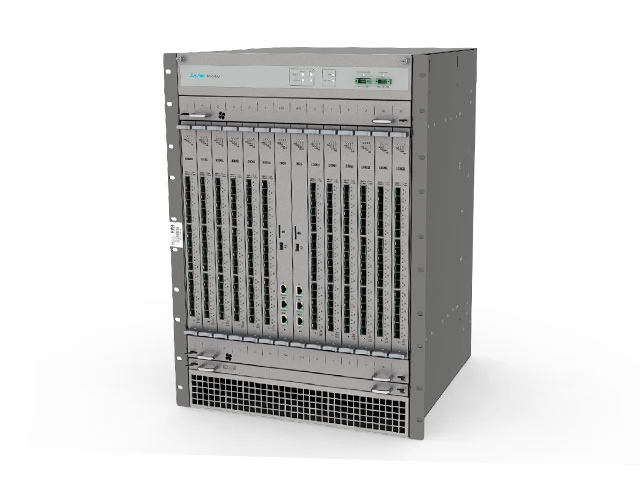

Маршрутизатор Eltex Eltex ME5000 – это надежная и производительная сетевая платформа, представленная российским разработчиком. Система может работать на границе сети, а также выполнять функции агрегации. Рабочие уровни – 2 и 3. Решение отлично защищено, имеет развитую систему управления и мониторинга. Блоки питания и вентиляции – взаиморезервируемые.
Маршрутизатор Eltex ME5000 2-го и 3-го уровня
Маршрутизатор Eltex ME5000 – это отечественная разработка, отличающаяся качеством, надежностью, долговечностью, отказоустойчивостью, стабильностью. Система часто используется в качестве оборудования импортозамещения, она прошла все необходимые проверки и полностью готова к работе.
Особенности и преимущества оборудования
- Маршрутизатор Eltex ME5000 отличается высокой плотностью размещения ресурсной базы. Используется как агрегирующий маршрутизатор и маршрутизатор границы транспортной сети IP/MPLS.
- Система отлично подходит для установки в сетях операторов связи. Она отвечает всем современным требованиям, предъявляемым к сетевому оборудованию. Решение компактно, энергоэффективно, производительно, рентабельно, экономично.
- Оно отлично показывает себя при предоставлении услуг крупным клиентам, с высокими требованиями к надежности сети.
- Платформа оснащена как основными, так и дополнительными функциями. Среди них маршрутизация и коммутация трафика, выполнение различных сценариев коммутации MPLS, в том числе поддержка сервисов VPLS (Kompella/Martini), MPLS Layer3 VPN, VPWS с возможностями pseudowire backup. Также системой поддерживается маршрутизация Multicast-трафика (протоколы PIM-SSM, PIM-SM, Anycast PIM, MSDP).
- Решение успешно применяется на границе сети, выполняя терминацию клиентских сервисов. Это стало возможным за счет расширенных возможностей QoS.
- Бесперебойная работа обеспечивается за счет применения резервных блоков питания и вентиляции. Менять их можно в горячем режиме.
- Представленный маршрутизатор относится к высокопроизводительным устройствам модульного типа.
- Архитектура платформы – чрезвычайно гибкая. Аппаратная часть конфигурируется в зависимости от текущих потребностей бизнеса. Корректировать можно пропускную способность и сетевые интерфейсы.
- Масштабирование осуществляется легко и быстро, по мере роста бизнеса.
- Модульные маршрутизаторы устанавливаются в стандартные шасси 19" евроконструктив высотой 15U.
- В шасси предусмотрены слоты для размещения двух модулей управления и коммутации FMC. Также сюда устанавливаются линейные модули LC в количестве 12 единиц.
- Платформа имеет функционал 2 и 3 уровня.
- Система мониторинга и управления представлена интерфейсом командной строки, поддержкой протоколов SSH и Telnet (обеспечивает удаленное управление), протоколами SNMPv1/v2c/v3 (используются для мониторинга), NETCONF и т.д.
Технические характеристики Eltex ME5000
Производительность |
Производительность фабрики коммутации модуля FMC16 - 1,4 Тбит/с Максимальная производительность коммутационной фабрики - До 2,8 Тбит/с при установке двух модулей FMC16 Максимальная пропускная способность на слот:
Количество модулей маршрутизации и управления - До 2 модулей FMC на шасси Количество линейных модулей - До 12 модулей LC на шасси Расположение модулей - Вертикальное Резервирование и надежность:
|
Ресурсы |
Количество очередей - 96K/линейный модуль Емкость базы маршрутов FIB:
Емкость таблицы MAC-адресов:
Определяется объемом свободной оперативной памяти До 5,9M маршрутов IPv4 До 4M маршрутов IPv6 Количество L3 субинтерфейсов:
Количество L3 VPN и PW соединений:
Количество MPLS PW:
Количество ARP-записей:
Количество VRF (MPLS L3VPN) - До 1000 (либо до 128 при запущенных экземлярах BGP-процессов в каждом из VRF) |
Модули маршрутизации и управления |
FMC16:
|
Линейные модули |
LC18XGE 18x10Gbps (SFP+), Производительность 180Gbps 350Mpps LC20XGE 20x10Gbps (SFP+), Производительность 200Gbps 720Mpps LC8XLGE 4x40GE (QSFP) + 4x100GE/40GE (QSFP28), Производительность 560Gbps 720Mpps |
Энергопотребление компонентов |
FMC16: Модуль маршрутизации и управления - До 200 LC18XGE: Линейный модуль 18x 10Gbps 10GBASE-R/1000BASE-X (SFP+) - До 200 LC20XGE: Линейный модуль 20x 10Gbps 10GBASE-R/1000BASE-X (SFP+) - до 250 LC8XLGE: Линейный модуль 4x 40Gbps (QSFP) + 4x40/100 Gbps (QSFP28) - До 250 ME5000-FB: Модуль вентиляции - До 400 |
Физические характеристики |
Вентиляция корпуса - Воздушный поток спереди назад (front-to-back). Два сменных модуля вентиляции с возможностью горячей замены. Источники питания - Два ввода питания постоянного тока 36..72В Максимальная потребляемая мощность - 4200 Вт Диапазон рабочих температур от 0 до 45 C0 Вес:
Габаритные размеры (ШхВхГ) 487 x 661 x 495 мм |
Функции интерфейсов |
Группы интерфейсов LAG, LACP Равномерная балансировка трафика в группе Multi-chassis LAG Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130) Traffic mirroring - SPAN, RSPAN |
Функции уровня 2 |
Обеспечение коммутации Ethernet посредством бридждоменов и кросс-коннектов Поддержка IEEE bridging (IEEE 802.1d) Поддержка VLAN (IEEE 802.1q) Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операцийнад тегами - push/pop/swap/replace Поддержка протоколов SpanningTree (STP, RSTP, MSTP) Протокол LLDP |
Протоколы и функции уровня 3 |
Поддержка статической unicast маршрутизации IPv4, Ipv6 Поддержка протокола IS-IS Поддержка OSPFv2, OSPFv3 Поддержка Border Gateway Protocol (BGP) Поддержка BGP Route Reflector, BDP Additional Path Поддержка фильтрации маршрутов (routemap, prefix-list) Поддержка маршрутизации по политикам (Policy-based routing, PBR) Поддержка интерфейсов в режиме unnumbered Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов Поддержка IP FastReroute/Loop Free Alternate для OSPF/IS-IS Поддержка VRRP (version 2), DHCP relay agent Поддержка IPv4 ACL (access control lists) для транзитного трафика Балансировка нагрузки ECMP |
Управление Multicast |
Поддержка PIM-SM, PIM-SSM, Anycast RP Поддержка IGMP v2/v3, SSM mapping MSDP |
Функции MPLS |
Поддержка Multiprotocol extensions for BGP-4 Поддержка Label Distribution Protocol (LDP) Поддержка RSVP-TE, в том числе RSVP-TE FRR и End-to-end protection Поддержка MPLS pseudowire с функционалом PW backup Поддержка L2VPN
Поддержка L3VPN
|
QoS |
Ограничение скорости на входе и выходе (ingress policing, ingress/egress policing shaping) Алгоритмы обслуживания очередей SPи DeficitWRR Поддержка Weighted random early detection (WRED) Rate limiting, Storm Control До 8 очередей на логический интерфейс, до 32K очередей на физический интерфейс |
Функции обеспечения надежности |
Резервирование модулей управления, время обнаружения аварии одного из модулей – не более 300мс Синхронизация FIB/ARP таблиц между модулями управления Graceful Restart для протоколов маршрутизации Non-stop forwarding Обновление ПО с минимальным перерывом сервиса (Inservice Software Upgrade) Хранение двух версий ПО на внутреннем накопителе Возможность отката на предыдущую версию ПО при проведении обновления |
Управление и мониторинг |
Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства Протокол NETCONF Экспорт статистических данных (Netflow v9, v5, IPFIX) Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP) Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+ Удаленная смена ПО Мониторинг параметров и ресурсов системы Поддержка syslog Синхронизация времени, протоколы NTP, SNTP Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering) Возможность ограничения скорости перехвата трафика на CPU Поддержка ELTEX SLA |
