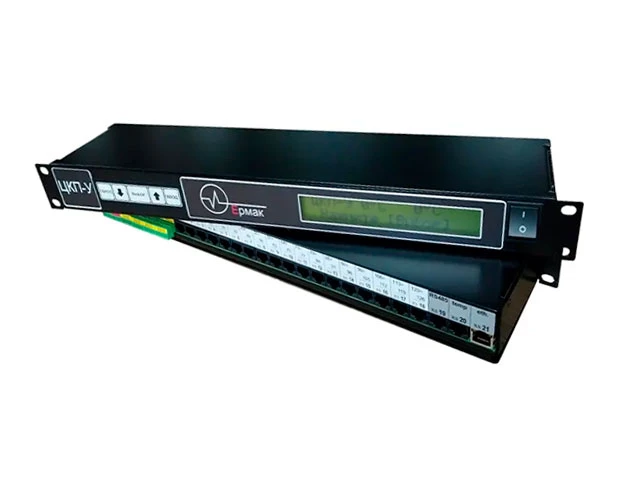

Контроллер состояния оборудования Ермак ЦКП-У осуществляет непрерывный мониторинг состояния массива дискретных входов ("сухих контактов"), проводит измерение температуры с помощью удаленного сенсора, обеспечивает автоматическое управление силовыми реле на основе выбранных пользователем алгоритмов
Цена: 0 руб.*(по запросу)
Вы можете заказать это оборудование в лизинг Подробнее
Описание контроллера состояния оборудования Ермак ЦКП-У
Назначение
- Осуществляет непрерывный мониторинг состояния массива дискретных входов ("сухих контактов"), проводит измерение температуры с помощью удаленного сенсора, обеспечивает автоматическое управление силовыми реле на основе выбранных пользователем алгоритмов
- Предоставляет возможность удаленного администрирования по сети Ethernet с использованием протокола НТТР, а также SNMP
- Предоставляет возможность удаленного мониторинга по сети Ethernet с использованием протокола НТТР, SNMP v1/v2c/v3, MODBUS/ТCP
- Обеспечивает мониторинг дополнительного оборудования, подключенного по интерфейсу RS-485. Информация о дополнительном оборудовании доступна по протоколам НТТР, SNMP v1/v2c/v3
- Отображение текущего состояния ЦКП-У и настройка его параметров доступны также с лицевой панели прибора
- Поддерживает возможность стэкирования в массивы 2 и более устройств при необходимости наращивания количества дискретных входов/ управляемых дискретных выходов
- Ведет журнал событий, куда записываются события изменений состояний. Журнал может содержать более 4 ООО записей
Разъемы ЦКП-У:
- ХР1, ХР2- клеммные разъемы питания 220 В переменного тока
- ХРЗ, ХР4 - клеммные разъемы питания 48 В постоянного тока
- ХР5, ХРб, ХР7, ХРВ - клеммные разъемы силовых реле
- XS1... XS18 - разъемы RJ45 дискретных входов №1...№126
- XS19 - разъем RJ45 интерфейса RS485
- XS20 - разъем RJ45 выносного датчика температуры
- XS21 - разъем RJ45 интерфейса Ethernet
Конструктивное исполнение:
- Конструкция ЦКП-У предполагает его установку в стан дартные направляющие 19". Высота корпуса составляет 1U
- На лицевой стороне ЦКП-У расположен выключатель питания, ЖК-индикатор и пленочная клавиатура
- На задней стороне ЦКП-У расположены разъемы для подключения питания, разъемы дискретных входов, выносного датчика температуры (поставляется в комплекте с ЦКП-У) и интерфейса Ethernet 100/10 Мбит/с
Технические характеристики контроллера состояния оборудования Ермак ЦКП-У
Количество дискретных входов (сухой контакт) | 126 |
Количество управляемых релейных выходов (~250В 3А, =30В 3А) | 4 |
Количество температурных датчиков | 2 |
Интерфейс связи с внешней системой управления и мониторинга | HTTP, SNMP v.1 /v.2c/v3/MODBUS/TCP |
Интерфейс для подключения дополнительного оборудования | RS-485 |
Диапазон питающего напряжения | =48 В, ~220 В |
Количество входов внешнего питания | 2 |
Гальваническая изоляция питающего напряжения | 1,5 кВ |
Потребляемая мощность, не более | 5 Вт |
Температурный диапазон | -40 ...+85 С - опционально |
Габаритные размеры | 482 x 101 x 44 |
Масса прибора, не более | 1,5 кг |
