Extreme Networks 800-Series switches - семейство высоконадежных граничных коммутаторов Fast Ethernet и Gigabit Ethernet, которое обеспечивает высокую масштабируемость и гибкость при максимальной скорости канала и позволяет соответствовать требованиям современных бизнес-приложений к пропускной способности и задержке.

Обзор автономных коммутаторов Extreme Networks 800-series



Семейство высоконадежных граничных коммутаторов Fast Ethernet и Gigabit Ethernet обеспечивает высокую гибкость при максимальной скорости канала


Серия коммутаторов Extreme Networks 800-series – семейство высоконадежных граничных коммутаторов Fast Ethernet и Gigabit Ethernet, которое обеспечивает высокую масштабируемость и гибкость при максимальной скорости канала и позволяет соответствовать требованиям современных бизнес-приложений к пропускной способности и задержке. 800 серия состоит из 10 моделей (четыре - 10/100 и шесть - 10/100/1000), и поэтому это затратоэффективное и гибкое решение может подходить под любые требования граничной области сети.


Адаптация, универсальность и управляемость: все в одном семействе затратоэффективных автономных коммутаторов.

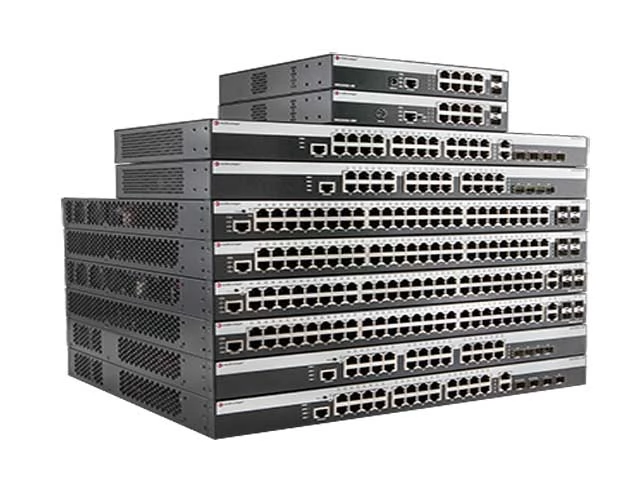

Семейство автономных коммутаторов 800-series включает 10 моделей, что обеспечивает их высочайшую универсальность. Это затратоэффективное решение позволяет соединять вместе до восьми коммутаторов, а полученным виртуальным коммутатором можно управлять через один IP-адрес. Ниже представлены другие функциональные особенности.



Функциональные особенности коммутаторов 800 серии



Размер таблицы MAC-адресов



  • 16,000 MAC-адресов.

  • Виртуальные локальные сети (VLAN).

  • 4094 имен виртуальных локальных сетей.

  • До 4094 статических виртуальных локальных сетей.

  • До 255 динамических виртуальных локальных сетей.



Сервисы коммутации



  • IEEE 802.1AB – LLDP ANSI/TIA-1057 – LLDP-MED

  • Только инвентаризация и функциональные возможности.

  • IEEE 802.1D – мосты MAC.

  • IEEE 802.1s – Множественные связующие деревья, IEEE 802.1t – 802.1D Обслуживание, IEEE 802.1w – Высокоскоростное связующее дерево.

  • Дерево IEEE 802.3 – Ethernet

  • IEEE 802.3ab – GE через кабель типа «витая пара».

  • IEEE 802.3ad – Агрегирование каналов.

  • 8 портов на группу.

  • 8-портовые модели: 5 групп.

  • 24-портовые модели: 14 групп.

  • 48-портовые модели: 26 групп.

  • IEEE 802.3af – PoE.

  • IEEE 802.3at PoE высокой мощности - до 30 Вт на порт.

  • IEEE 802.3az Энергоэффективный Ethernet

  • Только модели 08G.

  • IEEE 802.3i – 10Base-T

  • IEEE 802.3u – 100Base-T, 100Base-FX

  • IEEE 802.3z – GE через волоконный кабель.

  • Поддержка полнодуплексного/полудуплексного автоматического обнаружения всех портов (Auto-MDIX).

  • ERPS—Защитное переключение для кольца сети Ethernet.

  • Многоадресное управление второго уровня (L2).

  • Слежение IGMP v1/v2/v3.

  • Слежение MLD.

  • Поддержка Jumbo-пакетов (12288 байт). Защита циклов.

  • Зеркалирование портов по принципу «один-к-одному» и «несколько-к-одному».

  • Описание порта.

  • Корневой защитник.

  • Сквозной режим STP.




Поддержка виртуальных локальных сетей



  • Базовый протокол регистрации атрибутов (GARP). Базовый протокол регистрации виртуальных локальных сетей (GVRP) IEEE.

  • 802.1p – Классификация трафика.

  • IEEE 802.1q – Тегирование/транкирование VLAN.

  • IEEE 802.1 Q-in-Q

  • VLAN на базе порта. VLAN на базе MAC-адреса. VLAN на базе протоколов. Частная VLAN.

  • Транкирование VLAN.

  • VLAN Q-in-Q на базе тегов.

  • Качество предоставления услуг.

  • 8 очередей приоритетов на порт.

  • Управление потоками информации 802.3x.

  • Класс услуг (CoS).

  • Ограничение скорости передачи/регулировка пропускной способности.

  • Классификация второго/третьего/четвертого уровня.

  • Многоуровневая обработка пакетов с помощью управления смешанными очередями списков контроля доступа (ACL) – Жесткий и циклический взвешенный алгоритм.

  • Исходный/целевой MAC-адрес в списках контроля доступа.

  • Исходный/целевой IP-адрес в списках контроля доступа.

  • Номер порта TCP/UDP в списках контроля доступа.



Безопасность



  • Защита от обмана ARP. Защита от обмана DHCP. Сквозной EAP.

  • Защита источника IP.

  • Аутентификация порта IEEE 802.1X.

  • Аутентификация порта на базе MAC-адреса.

  • Опциональная локальная база данных для аутентификации.

  • Ведение учета RADIUS для сетевого доступа.

  • Принцип работы с RFC 3580 RADIUS—механизм авторизации на базе протокола Filter-ID Secured Shell (SSHv2).

  • Функция доверяемого хоста протокола безопасных соединений (SSL).

  • Предотвращение DoS-атак (атак типа «отказ в обслуживании»).

  • Предотвращение атак с помощью блока протокольных данных моста (BPDU).

  • Многопользовательская аутентификация на порт.

  • Аутентификация порта на базе веб.




Маршрутизация


Статические маршруты IPv4.


Маршрутизация по умолчанию IPv6.



Поддержка административных баз данных (MIB)



  • ANSI/TIA-1057 – LLDP-MED MIB IEEE 802.1AB – LLDP MIB.

  • IEEE 802.1X MIB – Доступ через порт.

  • IEEE 802.3ad MIB – LAG MIB RFC 1213 – MIB/MIB II.

  • RFC 1493, RFC 4188 – BRIDGE-MIB RFC 1643 –MIB типа Ethernet.

  • RFC 2571-2576 – Основная MIB SNMP.

  • RFC 2618 – База данных клиента аутентификации RADIUS MIB RFC 2620 – База данных клиента учета RADIUS MIB.

  • RFC 2674, RFC 4363 – 802.1p MIB.

  • RFC 2674 – QBRIDGE-MIB VLAN Bridge MIB.

  • RFC 2737 – Объектная MIB (только физический уровень) RFC 2819 – RMON-MIB.

  • RFC 2863 – IfMIB.

  • RFC 2925 – База данных проверок и трассировки MIB.

  • RFC 3413 – База данных приложений SNMP v3 MIB RFC 3414 – База данных модуля обеспечения защиты на уровне пользователей (USM) SNMP v3 MIB.

  • RFC 3415 – Модель контроля доступа на базе просмотров для протокола SNMP.

  • RFC 3584 – База данных сообщества SNMP MIB.

  • RFC 3636 MAU MIB – Превосходит RFC 2668.

  • RFC 4022 – MIB для TCP.

  • RFC 4113 – MIB для UDP.




Управление и другие документы RFC (запросы на комментарии и предложения)



  • Интерфейс командной строки (CLI) с четырьмя уровнями доступа.

  • Выгрузка/загрузка конфигурации.

  • Загрузка микропрограммного обеспечения.

  • Поддержка двойного управления IPv4/IPv6. Редактируемый текстовый файл конфигурации. TFTP клиент.

  • Регистрация команд.

  • Устранение сбоев при соединении (CFM).

  • Многоконфигурационная система поддержки файлов и светодиоды со статусом портов. NMS-консоль.

  • Менеджер инвентаризации NMS.

  • Диагностика кабелей.

  • Трассировка.

  • Балансировка сетевой нагрузки.

  • Поддержка OAM (эксплуатация, администрирование и техническое обслуживание).

  • Модуль удаленного мониторинга RMON (статистика, история, сигналы тревоги, события).

  • RSPAN – Удаленное зеркалирование портов.

  • Простой протокол сетевого управления (SNMP).

  • Протокол (SNMP) v1/v2c/v3.

  • Протокол SSHv2.

  • Аутентификация TACACS+.

  • Управление на базе веб SYSLOG – поддержка до четырех серверов.

  • Управление аутентификацией, авторизацией и учетом.

  • RFC 768 – UDP RFC 783 – TFTP RFC 791 – IP

  • RFC 792 – ICMP

  • RFC 793 – TCP

  • RFC 826 – ARP и ARP с переадресацией.

  • RFC 854 – Telnet

  • RFC 951, RFC 1542 – DHCP/BOOTP реле.

  • RFC 1157 – SNMP

  • RFC 1901 –SNMPv2 на базе сообществ.

  • RFC 1981 – Блок MTU для тракта для IPv6.

  • RFC 2030 – Простой сетевой протокол синхронизации времени (SNTP).

  • RFC 2131, RFC 3046 – DHCP Клиент/реле.

  • RFC 2465 – IPv6 MIB

  • RFC 2933 – IGMP MIB RFC 3176 – sFlow

  • RFC 3413 – База данных приложений SNMP MIB RFC 3414 – База данных модуля обеспечения защиты на уровне пользователей SNMP (USM) MIB.

  • RFC 3415 – Модель контроля доступа на базе просмотров для протокола SNMP.




Преимущества



Ориентация на бизнес


Затратоэффективность и надежность граничной связи.




Эффективность работы



  • Возможности объединенного управления.

  • Управление с помощью полнофункционального интерфейса командной строки, веб-управление, TACACS+ или NetSight обеспечивает простоту управления, снижая тем самым совокупную стоимость владения.

  • Доступ к сети защищен с помощью методов аутентификации 802.1x, с помощью MAC-адреса или на базе веб.




Поддержка и услуги



  • Передовая в отрасли степень удовлетворенности требований клиентов и высокая скорость разрешения проблем при первом вызове.

  • Гарантия, предоставляемая на весь срок службы.

Характеристики Extreme Networks 800-Series Stackable Switches






Performance



















































08H20G4-24


08H20G4-24P


08H20G4-48


08H20G4-48P


08G20G2-08

Switching Fabric Bandwidth9.5Mpps9.5Mpps13.1Mpps13.1Mpps14.9Mpps
Switching Capacity12.8Gbps12.8Gbps17.6Gbps20Gbps
MAC Address Table16K16K16K16K16K
VLANs Supported255255255255255





Performance (cont.)



















































08G20G2-08P


08G20G4-24


08G20G4-24P


08G20G4-48


08G20G4-48P

Switching Fabric Bandwidth14.9Mpps41.7Mpps41.7Mpps77.4Mpps77.4Mpps
Switching Capacity20Gbps56Gbps56Gbps104Gbps104Gbps
MAC Address Table16K16K16K16K16K
VLANs Supported255255255255255





PoE Specifications











































08H20G4-24


08H20G4-24P


08H20G4-48


08H20G4-48P


08G20G2-08

802.3af InteroperableN/AYesN/AYesN/A
802.3at InteroperableN/AYesN/AYesN/A
System PowerN/A375 watts per switch – up to 30 watts per port
Per-port switch power monitor:
• Enable/disable
• Priority safety
• Overload and short-circuit protection
N/A375 watts per switch – up to 30 watts per port
Per-port switch power monitor:
• Enable/disable
• Priority safety
• Overload and short-circuit protection
N/A





PoE Specifications (cont.)











































08G20G2-08P


08G20G4-24


08G20G4-24P


08G20G4-48


08G20G4-48P

802.3af InteroperableYesN/AYesN/AYes
802.3at InteroperableYesN/AYesN/AYes
System Power104 watts per switch with up to 30 watts per port
Per-port switch power monitor:
• Enable/disable
• Priority safety
• Overload and short-circuit protection
N/A375 watts per switch with up to 30 watts per port
Per-port switch power monitor:
• Enable/disable
• Priority safety
• Overload and short-circuit protection
N/A375 watts per switch with up to 30 watts per port
Per-port switch power monitor:
• Enable/disable
• Priority safety
• Overload and short-circuit protection





Physical Specifications



















































08H20G4-24


08H20G4-24P


08H20G4-48


08H20G4-48P


08G20G2-08

Dimensions (H x W x D), Rack Units4.4 cm H x 44.1 cm W x 21.66 cm D
1.73” H x 17.36” W x 8.53” D
1U
4.4 cm H x 44.1 cm W x 36.8 cm D
1.73” H x 17.36” W x 14.51” D
1U
4.4 cm H x 44.1cm W x 37.82 cm D
1.73” H x 17.36” W x 14.89” D
1U
4.4 cm H x 44.1 cm W x 36.8 cm D
1.73” H x 17.36” W x 14.51” D
1U
4.06 cm H x 20.95 cm W x 22.2 cm D
1.60” H x 8.25” W x 8.74” D
1U
Net Weight2.30 kg (5.10 lb)5.40 kg (11.9 lb)4.45 kg (9.80 lb)6.09 kg (13.4 lb)1.50 kg (3.30 lb)
MTBF597,684 hours272,651 hours407,895 hours219,440 hours865,139 hours
Physical Ports(24) 10/100 ports
(4) 1Gb SFP ports
(2) 10/100/1000 ports
(1) Console port
Max: 28 active ports
(24) 10/100 PoE ports
(4) 1Gb SFP ports
(2) 10/100/1000 ports
(1) Console port
Max: 28 active ports
(48) 10/100 ports
(4) 1Gb SFP ports
(2) 10/100/1000 ports
(1) Console port
Max: 52 active ports
(48) 10/100 PoE ports
(4) 1Gb SFP ports
(2) 10/100/1000 ports
(1) Console port
Max: 52 active ports
(8) 10/100/1000 ports
(2) 1Gb SFP ports
(1) Console port
Max: 10 active ports





Physical Specifications (cont.)



















































08G20G2-08P


08G20G4-24


08G20G4-24P


08G20G4-48


08G20G4-48P

Dimensions (H x W x D), Rack Units4.06 cm H x 20.95 cm W x 22.2 cmD
1.60” H x 8.25” W x 8.74” D
1U
4.4 cm H x 44.1 cm W x 21.66 cm D
1.73” H x 17.36” W x 8.53” D
1U
4.4 cm H x 44.1 cm W x 37.82 cm D
1.73” H x 17.36” W x 14.89” D
1U
4.4 cm H x 44.1 cm W x 37.82 cm D
1.73” H x 17.36” W x 14.89” D
1U
4.4 cm H x 44.1 cm W x 37.82 cm D
1.73” H x 17.36” W x 14.89” D
1U
Net Weight1.86 kg (4.10 lb)2.35 kg (5.20 lb)5.54 kg (12.2 lb)4.50 kg (9.90 lb)6.14 kg (13.5 lb)
MTBF536,628 hours532,023 hours275,199 hours369,938 hours225,591 hours
Physical Ports(8) 10/100/1000 ports
(2) 1Gb SFP ports
(1) Console port
Max: 10 active ports
(24) 10/100/1000 ports
(4) 1Gb SFP ports
(1) Console port
Max: 28 active ports
(24) 10/100/1000 PoE ports
(4) 1Gb SFP ports
(1) Console port
Max: 28 active ports
(48) 10/100/1000 ports
(4) 1Gb SFP ports
(1) Console port
Max: 52 active ports
(48) 10/100/1000 PoE ports
(4) 1Gb SFP ports
(1) Console port
Max: 52 active ports





Power



























































08H20G4-24


08H20G4-24P


08H20G4-48


08H20G4-48P


08G20G2-08

Power Supplies1 Internal, 1 optional RPS1 Internal, 1 optional RPS1 Internal, 1 optional RPS1 Internal, 1 optional RPS1 Internal, 1 optional RPS
Normal Input Voltage100-240 VAC100-240 VAC100-240 VAC100-240 VAC100-240 VAC
Input Frequency50-60Hz50-60Hz50-60Hz50-60Hz50-60Hz
Input Current0.5A max7.65A max0.8A max7.65A max0.4A max
Power Consumption19.8W31.4 W33.8 W45.8W15.9 W





Power (cont.)



























































08G20G2-08P


08G20G4-24


08G20G4-24P


08G20G4-48


08G20G4-48P

Power Supplies1 Internal, 1 optional RPS1 Internal, 1 optional RPS1 Internal, 1 optional RPS1 Internal, 1 optional RPS1 Internal, 1 optional RPS
Normal Input Voltage100-240 VAC100-240 VAC100-240 VAC100-240 VAC100-240 VAC
Input Frequency50-60Hz50-60Hz50-60Hz50-60Hz50-60Hz
Input Current2.0A max0.8A max7.65A max1.2A max7.65A max
Power Consumption23.3W30.0W36.4W56.1W63.1W





Environmental



























































08H20G4-24


08H20G4-24P


08H20G4-48


08H20G4-48P


08G20G2-08

Operating Temperature0° C to 50° C (32° F to 122° F)0° C to 50° C (32° F to 122° F)0° C to 50° C (32° F to 122° F)0° C to 50° C (32° F to 122° F)0° C to 50° C (32° F to 122° F)
Non-Operating Temperature-40° C to 70° C (-40° F to 158° F)-40° C to 70° C (-40° F to 158° F)-40° C to 70° C (-40° F to 158° F)-40° C to 70° C (-40° F to 158° F)-40° C to 70° C (-40° F to 158° F)
Heat Dissipation66BTUs/Hr105BTUs/Hr114BTUs/Hr153BTUs/Hr47BTUs/Hr
Operating Relative Humidity5% to 95% (non- condensing)5% to 95% (non- condensing)5% to 95% (non- condensing)5% to 95% (non- condensing)5% to 95% (non- condensing)
AcousticsFanless: 0dBFan Low Speed: 36dB Fan High Speed: 49dBFan Off: 0dB Fan On: 42dBFan Low Speed: 39dB Fan High Speed: 49dBFan Off: 0dB Fan On: 38dB





Environmental (cont.)



























































08G20G2-08P


08G20G4-24


08G20G4-24P


08G20G4-48


08G20G4-48P

Operating Temperature0° C to 50° C (32° F to 122° F)0° C to 50° C (32° F to 122° F)0° C to 50° C (32° F to 122° F)0° C to 50° C (32° F to 122° F)0° C to 50° C (32° F to 122° F)
Non-Operating Temperature-40° C to 70° C (-40° F to 158° F)-40° C to 70° C (-40° F to 158° F)-40° C to 70° C (-40° F to 158° F)-40° C to 70° C (-40° F to 158° F)-40° C to 70° C (-40° F to 158° F)
Heat Dissipation80BTUs/Hr100BTUs/Hr124BTUs/Hr190BTUs/Hr215BTUs/Hr
Operating Relative Humidity5% to 95% (non- condensing)5% to 95% (non- condensing)5% to 95% (non- condensing)5% to 95% (non- condensing)5% to 95% (non- condensing)
AcousticsFan Off*: 0 db
Fan Low Speed: 38 dB
Fan Off: 0 dB
Fan On: 44 dB
Fan Low Speed: 38 dB
Fan High Speed: 50 dB
Fan Low Speed: 37 dB
Fan High Speed: 42 dB
Fan Low Speed: 38 dB
Fan High Speed: 51 dB


* requires firmware release 1.02.02
Hardware Rev 5C or higher – 60 watts or less at 30°C or less
Hardware Rev lower than 5C—30 watts or less at 30°C or less
