Описание промышленных коммутаторов H3C IE4300

В коммутаторах серии IE4300 применяются аппаратные решения и высоконадежные компоненты для эксплуатации в промышленных условиях наряду с хорошо проработанной и испытанной платформой Comware, что позволяет получить надежную платформу для сетей Ethernet, способную работать в широком диапазоне температур. Коммутаторы IE4300 промышленного класса отвечают широкому спектру стандартов для промышленных условий эксплуатации, прошли соответствующую сертификацию и пригодны для широкого использования на предприятиях общественного транспорта,в интеллектуальных зданиях и в других условиях с воздействием экстремальных температур.

Коммутаторы Ethernet промышленного класса серии IE4300 представляют собой самые современные коммутаторы Ethernet, создававшиеся с расчетом на соответствие промышленным условиям эксплуатации и работе в широком диапазоне температур. Все модели построены на компонентах промышленного класса, надежность которых значительно превышает надежность обычных коммерческих устройств при работе в аналогичных условиях.

Широкий функционал программного обеспечения

• В коммутаторах промышленного класса серии IE 4300 реализованы функции коммутации, маршрутизации, схемы защиты от петель и функции обеспечения безопасности.
• Поддерживается полный набор функций Ethernet уровня 2, включая виртуальные локальные сети (VLAN) на основе 802.1Q, VLAN на основе протоколов, VLAN голосовой связи, гостевые VLAN, Q-in-Q, гибкая инкапсуляция тегов Q-in-Q и VLAN многоадресной рассылки; протоколы STP/RSTP/MSTP, протокол управления потоками Ethernet 802.3x; поддерживается управление перегрузками через механизм QoS с использованием классификации данных в целях приоритетной передачи наиболее важного трафика; поддерживается протокол обнаружения канального уровня (LLDP), протокол управления агрегацией каналов (LACP), протокол обнаружения устройств (DLDP), протокол регистрации по общим атрибутам (GARP), многоадресная рассылка на уровне 2 и такие функции уровня 2, как протокол регистрации VLAN и подавление широковещательных штормов.
• В коммутаторах серии IE4300 поддерживается двойной стек протоколов IPv4 и IPv6, а также пересылка IPv4 и IPv6 на полной скорости среды передачи, реализованная аппаратно. Устройствами серии поддерживается статическая маршрутизация IPv4/v6, маршрутизируемый порт, протоколы RIP и OSPF (в ограниченных масштабах). Кроме того, предусмотрена поддержка отслеживания и фильтрации IGMP, сервера DHCP, клиента DHCP, отслеживания и фильтрации DHCP, ретранслятора DHCP (с полем Option 82) и службы доменных имен (DNS).
• В коммутаторах серии IE4300 поддерживается быстрый протокол защиты от петли (RRPP). Быстрый протокол защиты от петли (RRPP) представляет собой протокол канального уровня, предназначенный для кольцевых топологий Ethernet. Он предотвращает широковещательные штормы, вызванные петлями данных при нормальном режиме работы кольца Ethernet, а также быстро восстанавливает тракты передачи данных между узлами при разрыве соединения в кольце за счет активации резервных каналов. По сравнению с протоколом STP, RRPP обладает следующими преимуществами: быстрая сходимость топологии (в пределах 50 миллисекунд); время сходимости не зависит от размера кольца Ethernet. В пересекающихся кольцах обновление топологии в кольце RRPP не отражается на других кольцах, что делает передачу данных более стабильной. Кроме того, RRPP поддерживает балансировку нагрузки в кольцах Ethernet, что позволяет более полно использовать пропускную способность физических каналов.
• В коммутаторах промышленного класса серии IE4300 реализован полный спектр функций обеспечения безопасности для сетей Ethernet. За счет принудительного применения ряда механизмов защиты данные коммутаторы способны эффективно ограничивать распространение вредоносного ПО и атак, направленных на потоки трафика. В коммутаторах реализованы списки контроля доступа (ACL) на уровнях 2-4 и возможности блокирования атак на процессоры, атак на протокол ARP и атак, направленных на отказ в обслуживании (DoS). Аутентификация на уровне портов согласно IEEE 802.1x представляет собой клиент-серверный протокол контроля доступа и аутентификации, который не допускает подключения несанкционированных пользователей к локальной сети через общедоступные порты. Протоколы аутентификации TACACS+ и RADIUS позволяют обеспечить централизованное управление коммутаторами и предотвратить несанкционированное изменение в настройках пользователей. Кроме того, на их основе могут быть быстро развернуты функции проверки безопасности пользователей EAD (End-point Admission Domination), а также валидация адреса источника IPv6 на базе SAVI.

Возможности визуализации

В коммутаторах промышленного класса серии IE4300 от H3C поддерживается технология телеметрии. Она позволяет отсылать информацию о ресурсах коммутатора и сигналах тревоги в реальном времени на платформу эксплуатации и обслуживания (O&M) при помощи протокола GRPC. Платформа эксплуатации и обслуживания посредством анализа данных реального времени позволяет отслеживать качество работы сети за прошлые периоды, осуществлять поиск и устранение неисправностей, получать предупреждения о событиях, производить структурную оптимизацию и выполнять другие функции, гарантирующие требуемый уровень обслуживания пользователей.

Экологичные характеристики

В коммутаторах серии IE4300 реализованы различные функции энергосбережения, включая автоматическое отключение питания интерфейса (автоматическое энергосбережение на уровне порта). Если интерфейс остается неактивным определенный период времени, система автоматически отключает питание интерфейса и переводит его в режим энергосбережения. Кроме того, устройствами поддерживается технология энергоэффективного Ethernet (EEE), которая переводит порты в режим энергосбережения в случае, если они бездействуют в течение определенного периода времени. Коммутаторы отвечают всем основным требованиям по охране окружающей среды и стандарту безопасности RoHS ЕС.

Комплексные системы аутентификации

Коммутаторы промышленного класса серии IE4300 поддерживают функции аутентификации, авторизации и учета (AAA), аутентификацию через RADIUS, а также динамическую и статическую привязку учетных записей пользователей, IP-адреса, MAC-адреса, сети VLAN и номера порта. Кроме того, коммутаторы поддерживают систему сетевого управления H3C iMC для управления пользователями в режиме реального времени, обнаружения и устранения сетевых атак.

Широкие возможности управления

Коммутатор промышленного класса серии IE4300 поддерживает управление SNMPv1/V2/v3, систему управления сетью Intelligent Management Center (iMC), интерфейс командной строки (CLI), веб-интерфейс, настройку через TELNET и FTP. Кроме того, поддерживается шифрование SSH2.0 и SSL для защиты канала управления.

Аварийные сигналы при сбоях питания

• В коммутаторах промышленного класса серии IE4300 от H3C предусмотрено резервирование блоков питания и подача сигналов тревоги при неисправностях в цепи питания.
• Коммутаторы промышленного класса серии IE4300 от H3C поддерживают передачу сигнала Dying Gasp, чтобы генерировать сигналы тревоги при отключении питания.

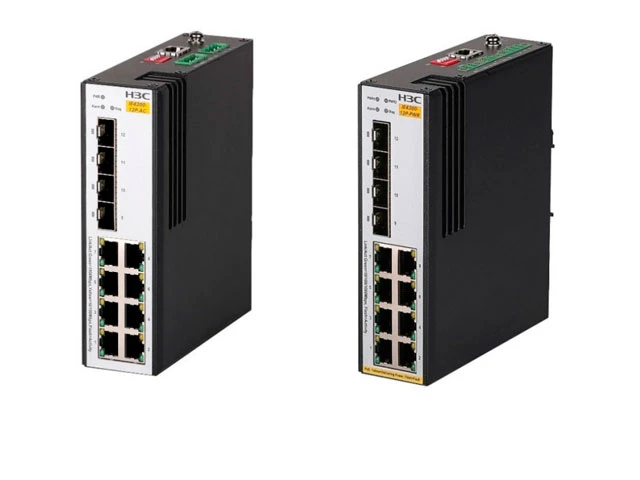

• Серия коммутаторов промышленного класса IE4300 от H3C представлена следующими моделями:

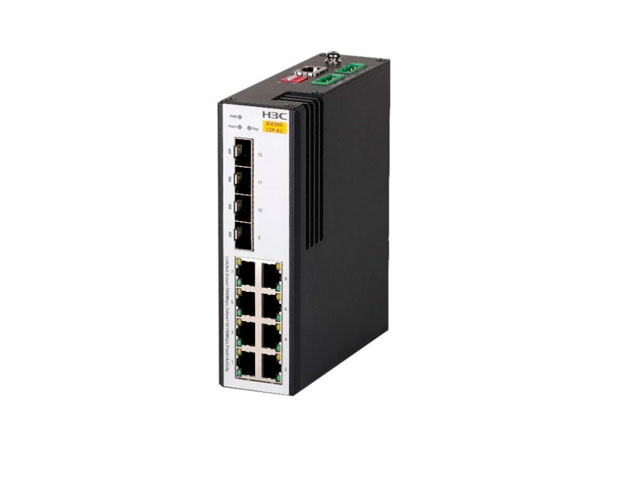

• H3C IE4300-12P-AC: 8 портов Ethernet 10/100/1000 BASE-T + 4 оптических порта SFP 1000 BASE-X;

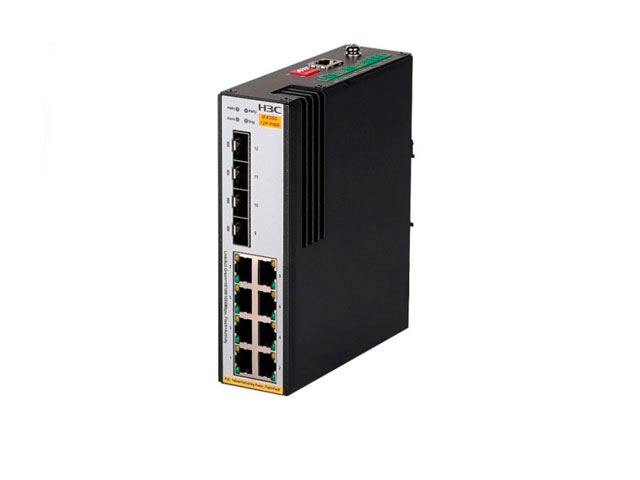

• H3C IE4300-12P-PWR: 8 портов Ethernet 10/100/1000 BASE-T (с поддержкой PoE+) + 4 оптических порта SFP 1000 BASE-X;
