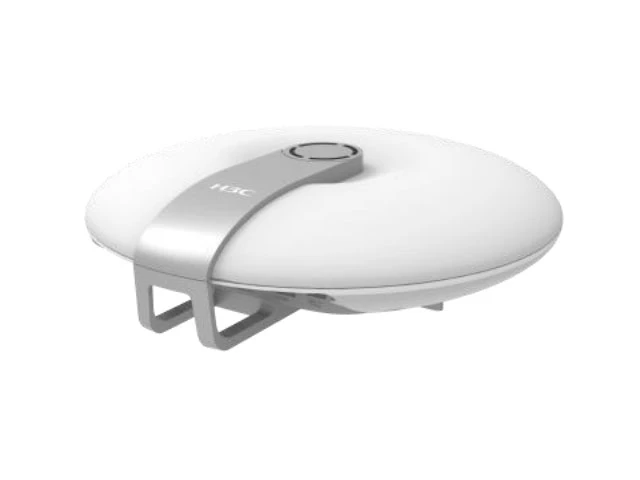

Описание точки доступа H3C WA6636

Устройства серии H3C WA6636 подходят для организации беспроводной сети в условиях высокой плотности пользователей, таких как гостиницы, стадионы, группы корпоративных зданий и электронные системы обучения.

Серия WA6600 от H3C представлена тремя моделями для установки внутри помещений - WA6622, WA6628 и WA6638. Все точки доступа снабжены встроенными антеннами, при этом модели WA6622 и WA6628 имеют два радиомодуля, а модель WA6638 оснащена тремя радиомодулями. Во всех моделях предусмотрены мультигигабитные порты для восходящих каналов связи с максимальной скоростью 5 Гбит/с или 10 Гбит/с. Устройства выполнены в компактном корпусе и могут крепиться на стену и монтироваться на потолок.

Стандарт Wi-Fi нового поколения 802.11ax (Wi-Fi 6)

Стандарт 802.11ac, пятое поколение технологий беспроводной связи, предусматривает скорость передачи до 1733 Мбит/с на один радиомодуль. Стандарт 802.11ax, шестое поколение технологий беспроводной связи, предусматривает до восьми пространственных потоков на каждый радиомодуль в диапазоне 5 ГГц и скорость передачи до 4,8 Гбит/с. Например, точка доступа WA6628 с двумя радиомодулями может обеспечить скорость подключений до 5,95 Гбит/с (4,8 Гбит/с в диапазоне 5 ГГц плюс 1,15 Гбит/с в диапазоне 2,4 ГГц), достаточную для применения в условиях высокой плотности пользователей и обеспечивающую более высокое качество обслуживания с точки зрения пользователей.

Технология MU-MIMO в канале к пользователю/от пользователя

В точках доступа серии WA6600 от H3C поддерживается технология MU-MIMO в канале к пользователю и от пользователя (DL/UL MU-MIMO), самая важная из функций стандарта 802.11ax. Благодаря технологии DL/UL MU-MIMO точка доступа способна передавать данные одновременно на несколько устройств. Например, точка доступа WA6628 может одновременно поддерживать связь с максимум восемью устройствами, в нарушение принципа последовательного обмена данными традиционных беспроводных сетей, что повышает степень использования частотного диапазона, увеличивает число активных пользователей и качество подключений в условиях высокой плотности пользователей.

Доступ к интеллектуальному облаку и оптимальная стоимость владения беспроводной сетью

Точки доступа серии WA6600 соответствуют требованиям стандарта 802.11ax. Они работают с двумя или тремя радиомодулями и обеспечивают высокоскоростную передачу данных – как минимум в 2 раза быстрее по сравнению с продуктами стандарта 802.11ac при аналогичных условиях. Серия WA6600 предлагает возможность более простого управления и обслуживания с использованием платформы H3C Cloudnet. Благодаря интеллектуальным технологиям оптимизации радиоспектра устройства данной серии обеспечивают мобильный облачный доступ и способны увеличить покрытие, улучшить плотность доступа и стабильность работы, а также достигнуть оптимальной совокупной стоимости владения беспроводной сетью.

Высокоэффективные порты для восходящих каналов связи с поддержкой различных скоростей

Ethernet порты точек доступа WA6600 поддерживают в режиме согласования различные скорости передачи, включая 100 Мбит/с, 1000 Мбит/с, 2,5 Гбит/с и 5 Гбит/с. Модели WA6628 и WA6638 обладают мультигигабитными портами для восходящих каналов связи со скоростью до 10 Гбит/с. Оба порта Ethernet в модели WA6628 поддерживают технологию питания устройств по витой паре (PoE) и могут работать совместно для повышения надежности и увеличения пропускной способности.

Множественный доступ с ортогональным частотным разделением (OFDMA)

В стандарте 802.11ax применяется технология OFDMA, позволяющая передавать данные одновременно нескольким пользователям. OFDMA предполагает деление канала на субканалы, называемые ресурсные единицы (RU), с определенными субнесущими, и назначение таких ресурсных единиц различным пользователям для одновременной передачи. Технология OFDMA обеспечивает параллельную многопользовательскую передачу и снижение времени задержки за счет исключения конкуренции за каналы.

Пространственное мультиплексирование

802.11ax предполагает назначение отдельного цвета каждому базовому набору служб BSS, что помогает WA6600 вовремя обнаруживать помехи от соседних каналов и останавливать передачу. Если радиомодуль обнаруживает сигналы 802.11ax от набора служб BSS с тем же цветом, что и цвет набора служб BSS данного радиомодуля, то это определяется как помеха от соседнего канала и вызывает остановку передачи данных. Это позволяет оптимизировать использование одних и тех же частот и повысить емкость сети.

Целевое время пробуждения (TWT)

Механизм TWT обеспечивает повышение энергоэффективности и уменьшает конкуренцию за ресурсы за счет увеличения периодов засыпания клиентов и возможности согласования времени, в которое клиенты будут обращаться к среде передачи.

Встроенный модуль Bluetooth

В точках доступа серии WA6600 от H3C предусмотрен встроенный модуль Bluetooth для подключения к консоли на расстоянии до 10 метров, что снижает объем дополнительных работ в процессе установки и обслуживания оборудования, упрощает поиск неисправностей и обеспечивает поддержку согласования параметров iBeacon.

Поддержка сервисов для IoT

С учетом разнообразных сценариев использования в эпоху IoT, в точках доступа WA6622 и WA6638 предусмотрен порт IoT для установки IoT-модулей H3C T300. Они обеспечивают поддержку различных сервисов для IoT с малой дальностью связи и низким энергопотреблением, таких как BLE, RFID, ZigBee и UWB. Через порт IoT в этих точках доступа возможно подключение до десяти модулей T300. Как данный порт IoT, так и сетевой порт поддерживают технологию агрегации каналов (LACP) для повышения доступности и пропускной способности.

Экологичный дизайн

В точках доступа серии WA6600 применяются экологичные решения с поддержкой динамического снижения энергопотребления для MIMO (DMPS), расширенных механизмов автоматической экономии энергии (E-APSD) и интеллектуального обнаружения фактических требований терминальных устройств. Они способны динамически регулировать режим работы MIMO и эффективно переводить терминалы в спящий режим.

В точках доступа WA6600 предусмотрен режим экологичной точки доступа, который обеспечивает возможность перевода на ожидание отдельных радиомодулей и более тщательного контроля режима энергосбережения.

Точками доступа WA6600 поддерживается инновационная технология контроля мощности на уровне отдельного пакета (PPC), что значительно снижает энергопотребление в режиме ожидания и увеличивает время работы от батарей мобильных устройств.

Локальная передача данных

Точки доступа WA6600 поддерживают как централизованную, так и локальную передачу данных. При использовании централизованной передачи данных точки доступа туннелируют поступающие кадры данных на контроллер доступа, который и осуществляет обработку кадров данных. При использовании локальной передачи данных точки доступа обрабатывают кадры данных самостоятельно. Режим локальной передачи данных значительно экономит пропускную способность проводной сети.

Двойной стек протоколов IPv4 и IPv6 (стандартная поддержка IPv6)

Точки доступа WA6600 полностью совместимы с протоколом IPv6 и поддерживают двойной стек протоколов IPv4/IPv6. Они способны автоматически связываться с контроллером доступа для обеспечения работы беспроводных служб как по сети IPv4, так и по сети IPv6, чтобы они не функционировали в качестве изолированных информационных бункеров.

Механизм контроля доступа конечных устройств (EAD)

Один из ключевых компонентов системы управления H3C iMC, механизм контроля доступа конечных устройств EAD объединяет решения для обеспечения безопасности доступа к сети и безопасности конечных устройств, чтобы доступ к сети могли получить только беспроводные клиенты, отвечающие обязательным требованиям корпоративных политик безопасности. При работе совместно с сервером политик безопасности данное решение может направлять напоминания пользователям, изолировать и отключать их от сети в случае заражения систем или отсутствия на них необходимых пакетов обновлений. В сеть допускаются только беспроводные клиенты, отвечающие требованиям политик безопасности. Это поднимает уровень безопасности беспроводной сети в целом.

Удаленный сбор и анализ данных

Точки доступа WA6600 могут выступать в роли удаленных сенсоров для сбора и анализа данных в беспроводной сети, собирая информацию о каналах и передавая информацию на локальное устройство для дальнейшего анализа. Это часто бывает необходимо для реализации мониторинга и обслуживания беспроводной сети.

Модуль радиочастотной оптимизации (ROE)

Модуль ROE за счет радиочастотной оптимизации на уровне функций и протоколов позволяет повысить скорость и улучшить качество обслуживания в условиях средней и высокой плотности пользователей, а также при работе приложений потокового мультимедиа. Его функционал включает справедливый многопользовательский доступ, смешанный справедливый доступ, фильтрацию помех, оптимизацию скорости, навигацию по диапазонам, оптимизацию многоадресных рассылок (IPv4/IPv6), управление мощностью на уровне отдельного пакета и интеллектуальные гарантии определенной пропускной способности.

Защита спектра в реальном времени (RTSG)

Программа защиты спектра в реальном времени (RTSG) представляет собой инновационное программное решение H3C для профессионального контроля состояния для беспроводного спектра. Точки доступа серии 802.11ax от H3C поддерживают встроенный модуль сбора радиочастотных данных, который позволяет построить тесно интегрированные системы мониторинга и защиты спектра в реальном времени.

Консоль RTSG встраивается в интеллектуальную систему управления iMC (intelligent Management Center) и обеспечивает получение данных через систему управления туннелями CAPWAP и сенсорные точки доступа. Благодаря этому можно контролировать качество сигнала беспроводной сети, отслеживать тенденции и генерировать уведомления о несанкционированных вмешательствах в режиме 24x7. Благодаря активному опросу и системе обнаружения радиочастотных помех (Wi-Fi или отличных от Wi-Fi) в каждом из диапазонов 2,4 ГГц/5 ГГц обеспечивается графическое отображение графика БПФ для спектральной плотности в реальном времени, диаграммы спектра, карты заполняемости, событийных диаграмм спектра, усиления канала и усиления помех. Кроме того, RTSG позволяет автоматически определять источник помех, обнаруживать расположение неавторизированного оборудования беспроводной сети, постоянно поддерживая ее в нормальном рабочем состоянии. В сочетании с модулем H3C iMC IAR (Intelligent Analysis Report) с его помощью можно вести полную историю качества радиопокрытия в зоне, в том числе отслеживание и воспроизведение ее параметров, и автоматически генерировать специализированные отчеты по тенденциям, отчеты для анализа нормативно-правового соответствия и отчеты по аудиту.

В зависимости от пользовательских требований к контролю беспроводной сети решение RTSG может быть развернуто в локальном режиме или режиме мониторинга. В локальном режиме эффективная защита спектра реализуется без ущерба для нормального подключения пользователей и пересылки пакетов данных.
