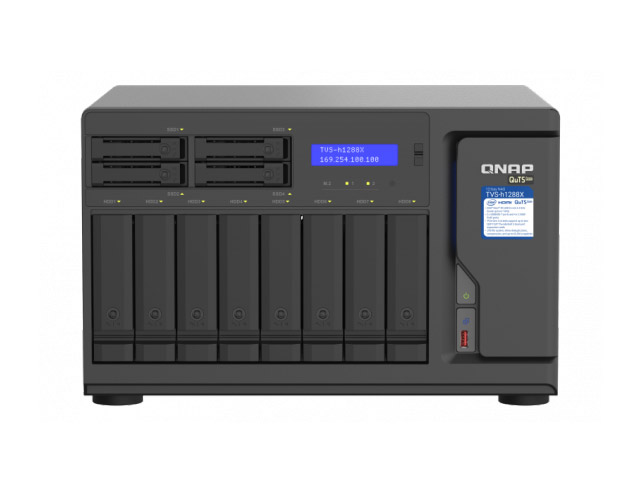

Сетевой накопитель QNAP TVS-h1288X, 8 отсеков 3,5 / 2,5 дюйма, 4 отсека 2,5 дюйма (всего 12 отсеков), 2 слота M.2 NVMe, 4 порта 2,5 GbE BASE-T, 2 порта 10 GbE BASE-T, HDMI-порт. Процессор Intel Xeon серии W-1200 от 6 ядер с частотой от 3,3 ГГц, оперативная память DDR4 ECC от 16 Гб с возможностью расширения до 128 Гб. Операционная система QTS hero.
Обзор сетевого хранилища QNAP TVS-h1288X
Высокоемкий сетевой накопитель QNAP TVS-h1288X оснащен мощным процессором Intel Xeon серии W-1200 и поддерживает установку двух PCIe-карт расширения QXP-T32P (продаются отдельно), чтобы получить четыре порта Thunderbolt 3 для высокоскоростной совместной работы с файлами пользователей Mac и Windows. Встроенные сетевые интерфейсы 10 и 2,5 Гбит/с поддерживают группирование портов и аварийное переключение.
Предустановленная операционная система QuTS hero на основе ZFS включает встроенную дедупликацию и сжатие данных на уровне блоков, практически неограниченное количество снимков, репликацию SnapSync в реальном времени и технологии кэширования чтения/записи.
Благодаря всему этому сетевое хранилище TVS-h1288X обеспечивает высокую производительность в различных сценариях: от совместного редактирования мультимедиа и файлового сервера до сервера виртуализации и применения приложений для резервного копирования и восстановления файлов.
Преимущества СХД QNAP TVS-h1288X
- Возможность установки двухпортовой карты расширения Thunderbolt 3.
- Два сетевых порта 10 Гбит/c и четыре порта 2,5 Гбит/c.
- Слоты PCIe для установки адаптеров 10, 25 и 40 Гбит/c, модулей расширения QM2 или карт с интерфейсом Fibre Channel.
- Воспроизведение и транскодирование мультимедиа 4K. Возможность воспроизведения видео через HDMI (до 4K при 30 Гц).
- Поддержка виртуальных сред VMware, Citrix, Microsoft Hyper-V и Windows Server 2019, а также возможность запуска виртуальных машин и контейнеров непосредственно на NAS.
- Централизованный облачный шлюз, когда дисковое пространство NAS используется как кэш при работе с облачными хранилищами данных.
Редактирование и просмотр 4К-видео через Thunderbolt 3
Установите карты расширения QXP-T32P (продаются отдельно) в слоты PCIe Gen 3 x4, чтобы подключить до четырех рабочих станций через интерфейс Thunderbolt 3 и повысить эффективность совместной с файлами, например для задач редактирования и просмотра 4K-видео.
Thunderbolt 3 + 10GbE: идеальное сочетание для творческих студий. Одновременно подключайтесь к TVS-h1288X через разъемы Thunderbolt 3 и сетевые порты Ethernet на скорости 10 Гбит/c для независимой работы и распределения нагрузки.
Совместная работа Adobe Premiere Pro и Final Cut Pro
Пользователи рабочих станций с приложениями Final Cut Pro и Adobe Premiere Pro могут централизованно хранить и совместно использовать медиафайлы на TVS-h1288X по протоколу SMB.
Быстрый доступ с Qfinder Pro
Qfinder Pro выполняет поиск и подключение к сетевым хранилищам QNAP, а также настраивает прямой доступ к общим папкам.
Возможность организовать высокоскоростное подключение
Линейка оборудования QNAP включает все необходимые компоненты для организации высокоскоростной сетевой инфраструктуры: карты с интерфейсами 2,5/5/10 Гбит/c, внешние адаптеры 5 Гбит/с, коммутаторы с портами 2,5 и 10 Гбит/c.
Два порта 10GbE с поддержкой RDMA/RoCE
Хранилище TVS-h1288X поставляется с предустановленной двухпортовой сетевой картой 10GBASE-T (10GbE/1GbE), поддерживающей аварийное переключение и пропускную способность до 20 Гбит/с при объединении портов. 10GbE SmartNIC построен на сетевом контроллере Broadcom NetXtreme E-Series BCM57416, который поддерживает удаленный прямой доступ к памяти (RDMA) через конвергентный Ethernet (RoCE и RoCEv2), что позволяет данным обходить общие сетевые драйверы, уровень сокетов и напрямую поступать на сервер ESXi и в буфер памяти хранилища.
Технология RoCE повышает производительность NAS, потому что снижает нагрузку на ЦП приложений, которые используют сетевые интерфейсы, что идеально подходит для передачи больших объемов данных с малой задержкой и высокой скоростью.
Прямой вывод 4К-видео через HDMI
QNAP TVS-h1288X оснащен встроенным графическим адаптером Intel UHD Graphics P630 с поддержкой аппаратного декодирования в реальном времени. Выход HDMI поддерживает разрешение до 4K (4096 x 2160p) при 30 Гц. Прямой вывод видео может использоваться в приложениях, которые связаны с производством и редактированием видео, промышленным дизайном и профессиональной обработкой фотографий. Также можно просто воспроизводить хранящийся на NAS мультимедийный контент.
Кэш на M.2 NVMe SSD для задач с высокими требованиями к IOPs
СХД TVS-h1288X имеет четыре 2,5-дюймовых отсека для твердотельных накопителей SATA 6 Гбит/c и два слота для твердотельных накопителей M.2 NVMe Gen 3 x4. Такая архитектура помогает гибко настроить кэширование или создать скоростной массив для приложений, требовательных к производительности операций ввода-вывода. В сочетании с высокоскоростными сетевыми интерфейсами, это дает отличные результаты при работе с базами данных и приложениями виртуализации. Благодаря выделенным отсекам и слотам для твердотельных накопителей, все 3,5-дюймовые отсеки при необходимости остаются для жестких дисков большой емкости, что обеспечивает как максимальную емкость, так и высокую производительность решения на базе TVS-h1288X.
Сетевой накопитель TVS-h1288X отличается превосходным оснащением и расширяемой архитектурой, чтобы получить оптимальную производительность и гибкость для удовлетворения требований предприятия и критически важных приложений.
Новая операционная система QuTS Hero на основе ZFS
Операционная система QuTS Hero сочетает возможности QTS по управлению NAS и установке дополнительных приложений с надежностью и функциями файловой системы ZFS. Это помогает реализовать гибкое управление сетевым хранилищем, комплексную защиту данных и оптимизировать производительность для решения сложных бизнес-задач.
Возможности для уменьшения объема данных
Встроенная дедупликация и сжатие сокращают размер данных, которые размещены на сетевом накопителе.
Ключевая задача — целостность данных
Функции самовосстановления QuTS hero гарантируют целостность данных. Также поддерживаются однократная запись (Write Once) и многократное чтение (WORM).
Дисковые массивы RAID Z
Возможность организации дискового пространства с несколькими группами RAID, в том числе типов RAID Triple Parity и Triple Mirror для обеспечения более высокого уровня защиты данных.
Технология многоуровневого кэширования чтения и записи
Основной кэш на чтение из оперативной памяти (L1 ARC), кэш на чтение второго уровня с использованием SSD (L2 ARC) и ZFS Intent Log (ZIL) для синхронных транзакций работают одновременно, чтобы значительно повысить производительность.
Мгновенные снимки
Почти неограниченное число мгновенных снимков томов и LUN, а также виртуальных машин для создания множества точек восстановления отдельных файлов и папок. Функция Snapshot Replica упрощает защиту данных на нескольких NAS, а утилита репликации SnapSync выполняет аварийное восстановление корпоративного класса.
App Center (Центр приложений)
Содержит приложения для резервного копирования и синхронизации, управления контентом и других прикладных задач.
Многоуровневая конфигурация хранения
Следующие шаги позволят добиться оптимальной производительности и эффективности хранения данных.
Шаг 1: Системные диски
Первый созданный пул хранения будет использоваться в том числе и как системный. Рекомендуется создать отказоустойчивый RAID-массив как минимум из двух SSD, чтобы повысить производительность при соответствующем уровне надежности.
Шаг:2 Кэш на чтение и ZIL
Используйте как можно больше накопителей SSD под кэш на чтение и ZIL. Если дисковых слотов недостаточно, то установите модуль расширения QM2 с двумя слотами под SSD M.2.
Шаг 3: Хранение данных
Выделите HDD или SSD для создания RAID-массива, где будут храниться файлы и данные приложений. При необходимости используйте конфигурацию all-flash для максимальной производительности.
Блочный iSCSI LUN: идеальный выбор для хранения данных виртуализации
Поддерживаются блочные iSCSI LUN для организации высокопроизводительного и надежного хранилища для сред виртуализации VMware, Citrix, Microsoft Hyper-V и Windows Server 2019.
Сервер «всё в одном» для гостевых виртуальных машин и контейнеров
Virtualization Station и Container Station совместно реализуют комплексное построение сервера виртуализации, а приложение Network & Virtual Switch регулирует взаимодействие между виртуальными машинами, контейнерами, NAS и другими устройствами, чтобы распределить физические и виртуальные сетевые ресурсы для упрощения развертывания и оптимальной работы сети.
Virtualization Station запустит несколько виртуальных машин Windows, Linux, UNIX, Android и даже виртуальные QTS непосредственно на одном NAS, доступ к которым осуществляется через браузер или Virtual Network Computing (VNC).
Container Station использует объединение технологий LXC и Docker для легкой виртуализации с возможностью загрузки приложений из встроенного репозитория Docker Hub, чтобы легко импортировать или экспортировать контейнеры для создания множества микросервисов.
Доступная среда Fibre Channel SAN
Установите карту Marvell, ATTO или QNAP c интерфейсом Fibre Channel в сетевой накопитель TVS-h1288X, чтобы напрямую подключить его в среду SAN (Storage Area Networks) с помощью приложения iSCSI & Fibre Channel. Функции LUN Masking и Port Binding добавят дополнительный уровень безопасности данных.
Технические характеристики СХД QNAP TVS-h1288X
Процессор | Intel Xeon серии W-1200 с частотой от 3,3 ГГц |
Оперативная память |
от 16 Гбайт ECC DDR4 (в зависимости от конфигурации). * Может быть расширена до 128 Гбайт. ** Всего слотов 4 шт. *** Занято слотов 2 шт. |
Flash-память | 5 Гбайт |
Дисковое пространство |
8 x 2,5" или 3,5" HDD/SSD с интерфейсом SATA II или SATA III 4 x 2,5" HDD/SSD с интерфейсом SATA II или SATA III |
Слоты для HDD | 12 запираемых слотов с возможностью горячей замены |
Слоты M.2 | 2 (M.2 22110/2280 PCIe (Gen3 x4) NVMe) |
Максимальная емкость хранилища | 144 ТБ |

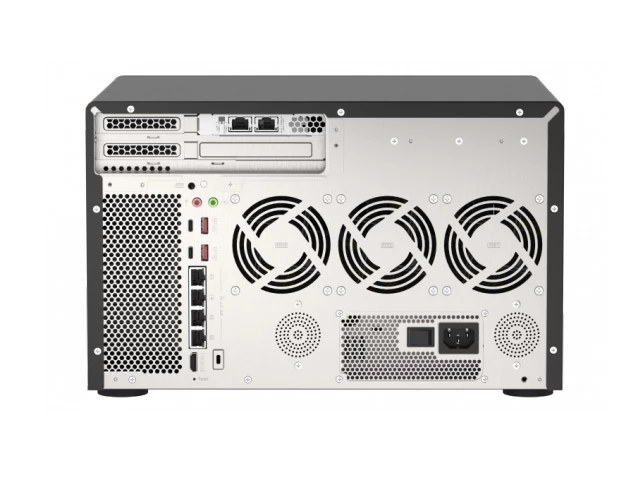

Сетевые интерфейсы |
4 x RJ-45 Ethernet 2,5 Гбит/с RJ-45 Ethernet 5 Гбит/с - Опционально SFP+ 10 Гбит/с - Опционально 2 x RJ-45 Ethernet 10 Гбит/с |
Индикаторы состояния | Статус, Питание, LAN, USB, 8 x HDD |
USB | 5 x USB 3.2 Gen 2 (Спереди: 1; Сзади: 4) |
Слоты расширения | 3 x Слот 1: PCIe Gen3 x8; Слот 2: PCIe Gen3 x4; Слот 3: PCIe Gen3 x4 |
HDMI | 1 x HDMI (1.4b 4096 x 2160 @ 30 гц) |
Кнопки | Питание, Резервное копирование, Сброс |
Зуммер | Системные предупреждения |
Форм-фактор | Настольный |
Габариты (Высота х Ширина х Глубина) | 234,6 x 369,9 x 319,8 мм |
Масса |
Без жестких дисков: 11,3 кг В коробке: 14,95 кг |
Энергопотребление | В работе: 98 Вт |
Условия эксплуатации |
Рабочий диапазон температур: 0 — 40˚C Относительная влажность: 5 — 95% при 27˚C |
Электропитание |
Встроенный блок питания с резервированием, 550 Вт Входное напряжение: 100 — 240 В |
Охлаждение |
Система: 3 х вентилятор (97 мм, 12 В) Процессор: 2 х вентилятор (90 мм, 12 В) |
