Технические характеристики базового коммутатора Dell Networking 10 Гбит/с
| Атрибуты портов |
Отказоустойчивый высокодоступный стек, содержащий до 6 коммутаторов (для подключений стека можно использовать только порты SFP+) До 24 коммутируемых портов Ethernet 1/10 Гбит/с с автоматическим распознаванием 16 портов 10Gb Ethernet (KR) внутреннего сервера с возможностью автоматического согласования соединения 1Gb Ethernet 4 внешних интегрированных порта Ethernet 1/10Gb SFP+ Широкие возможности выбора носителей для 4 дополнительных портов восходящей связи 1/10 Гбит/с с одним опциональным модулем FlexIO:
Поддерживаемые адаптеры (сетевые интерфейсные платы/адаптеры для конвергентных сетей) Адаптеры Dell (мезонинные платы и дочерние сетевые платы)
|
| Производительность |
|
| Доступность |
|
| Маршрутизация |
Протоколы маршрутизации третьего уровня Статические маршруты Поддержка протокола обмена информацией о маршрутизации (RIP) версий 1 и 2 Поддержка протокола предпочтения кратчайшего пути (OSPF) версий 1, 2 и 3 Бесклассовая междоменная маршрутизация (CIDR) Поддержка протокола управляющих сообщений в Интернете (ICMP) Поддержка протокола обнаружения маршрутизатора ICMP (IRDP) Поддержка протокола избыточной виртуальной маршрутизации (VRRP) Поддержка протокола разрешения адресов (ARP) Поддержка протокола управления группами Интернета (IGMP) версии 2 Поддержка протокола дистанционной маршрутизации сообщений с использованием векторной многоканальной трансляции (DVMRP) DHCP — механизмы Helper/Relay Поддержка протокола IGMP версии 3 Производительность маршрутизации третьего уровня До 128 интерфейсов, поддерживающих маршрутизацию с использованием RIP До 128 интерфейсов, поддерживающих маршрутизацию с использованием OSPF; до 128 областей OSPF; до 128 интерфейсов, поддерживающих маршрутизацию для каждой области OSPF; до 32 маршрутов при маршрутизации с использованием ECMP; до 4 вариантов транзитных участков для каждого объекта ECMP До 128 интерфейсов маршрутизации для VLAN До 256 записей многоадресной пересылки До 8 тыс. записей ARP; до 4 тыс. записей NDP |
| VLAN |
|
| Качество обслуживания | Поддержка режима доверия второго уровня (маркировка IEEE 802.1p) Поддержка режима доверия третьего уровня (DSCP) Поддержка режима доверия четвертого уровня (TCP/UDP) Расширенный режим с использованием политик на основе потока на уровнях 2/3/4, в том числе: ограничение по скорости или по показателям, гарантия пометки пакетов и пропускной способности; до 100 списков контроля доступа для идентификации потоков по картам классов для обеспечения заданного качества обслуживания Восемь очередей по приоритету на порт Настраиваемое планирование по алгоритму WRR (циклически с учетом весовых коэффициентов) или строго по приоритету Режим обеспечения качества обслуживания (QoS) на основе портов Режим обеспечения качества обслуживания (QoS) на основе потоков Управление потоком на основе приоритетов (PFC) Оптимизация iSCSI на основании протокола Link Layer Discovery Protocol (LLDP) |
| Многоадресная рассылка |
Многоадресная рассылка на втором уровне Многоадресная рассылка статическим группам Поддержка динамической многоадресной рассылки — поддержка 1 024 групп многоадресной рассылки при отслеживании IGMP Отслеживание IGMP для поддержки многоадресной рассылки по IP Опрашивающее устройство IGMP Не зависящая от протоколов многоадресная рассылка (PIM-DM, PIM-SM) |
| Периферийные устройства |
Приемопередатчики Оптический приемопередатчик 10GbE SFP+, SR, разъем LC Оптический приемопередатчик 10GbE SFP+, LRM, разъем LC Кабели Приемопередатчик с кабелем прямого подключения SFP+ длиной 1 м Приемопередатчик с кабелем прямого подключения SFP+ длиной 3 м Приемопередатчик с кабелем прямого подключения SFP+ длиной 5 м Приемопередатчик с кабелем прямого подключения SFP+ длиной 7 м |
| Безопасность | Аутентификация на границе сети по стандарту IEEE 802.1x — поддерживает авторизацию доступа к одному и нескольким серверам, гостевой режим доступа, голосовую авторизацию и использование Microsoft Active Directory Защита доступа к коммутатору с помощью паролей Определяемые пользователем параметры позволяют разрешать и запрещать доступ к коммутатору для управления им через Интернет и по протоколам SSH, Telnet и SSL Предупреждение и ограничение доступа к отдельным портам по MAC-адресам Фильтрация по IP-адресу для управления доступом по протоколам Telnet, HTTP, HTTPS/SSL, SSH и SNMP Удаленная аутентификация по протоколам RADIUS и TACACS+ при доступе для управления коммутатором Шифрование управляющего трафика коммутатора по протоколам SSL (версия 3) и SSH (версия 2) Фильтрация доступа к коммутатору для управления с использованием профилей доступа Ограничения списков контроля доступа (ACL) Максимальное число списков контроля доступа (любого типа): 100 Максимальное число настраиваемых правил на список: 1 023 Максимальное число правил списков контроля доступа на интерфейс и направление (IPv4/L2): 1 023 вход./ 511 исх. Максимальное число правил списков контроля доступа на интерфейс и направление (IPv6): 509 вход./ 255 исх. Максимальное число правил списков контроля доступа (для всей системы): 4 096 Максимальное число правил регистрации списков контроля доступа (для всей системы): 128 |
| Другие возможности коммутации | Объединение каналов связи: до 12 статических групп, до восьми динамических групп на коммутатор и до восьми портов в группе; поддержка протокола LACP (IEEE 802.3ad) |
| Управление | Режим работы по умолчанию — режим простого коммутатора (объединитель портов), в котором возможна автоматическая настройка сложных параметров сети Возможность перевода пользователем в режим полностью управляемого коммутатора Веб-интерфейс управления Стандартный интерфейс командной строки при доступе по протоколу Telnet или через локальный последовательный порт Поддержка протокола SNMP версий 1, 2c и 3 Поддержка четырех групп дистанционного наблюдения (журнал, статистика, предупреждения и события) Передача микропрограммы и файлов конфигурации по протоколу TFTP Два образа микропрограммы Поддержка отправки/загрузки нескольких файлов конфигурации Сбор статистики для мониторинга ошибок и оптимизации производительности, в том числе ведение сводных таблиц по портам Поддержка управления IP-адресами с использованием протоколов BootP/DHCP Средства удаленного ведения системного журнала Датчики температуры для мониторинга рабочей среды |
| Корпус |

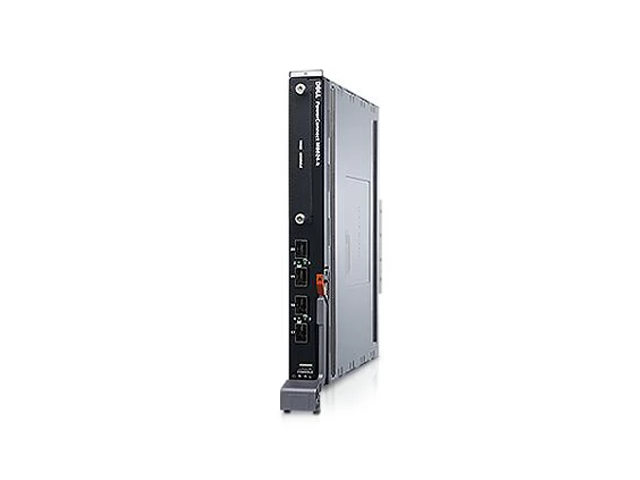

Модуль ввода-вывода одинарной ширины стойки для блейд-сервера M1000e
|
| Оборудование |
512 Мбайт памяти SDRAM процессора Флэш-память 32 Мбайт |
| Поддержка MIB |
|
| Поддерживаемые стандарты |
|
| Условия эксплуатации |
Рабочая температура: от 0 до 45 °C Температура хранения: от –20 до +70 °C Относительная влажность при эксплуатации: от 10% до 90% без конденсации Относительная влажность при хранении: от 10 % до 95 % без конденсации |
