Huawei OceanStor 5110 V5 — это система хранения данных среднего уровня, поддерживающая все программные продукты линейки системы хранения данных OceanStor, на базе которой вы сможете построить гибкое масштабируемое решение для хранения и безопасности ваших данных при высокой производительности. Система двумя контроллерами на базе шестнадцати ядерных процессоров.
Система хранения данных Huawei OceanStor 5110 v5 – отличная производительность и масштабируемость

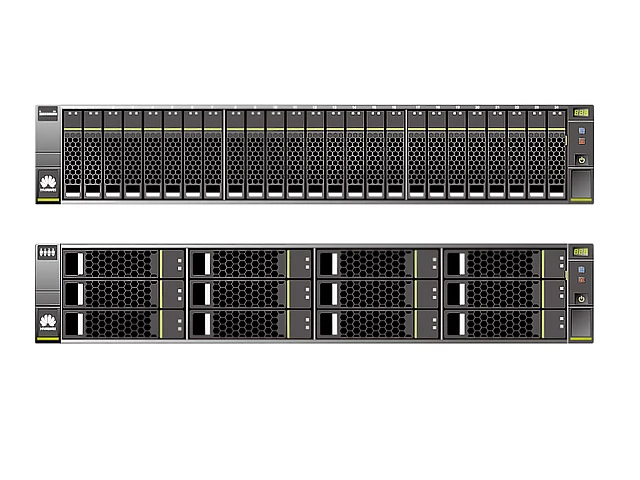

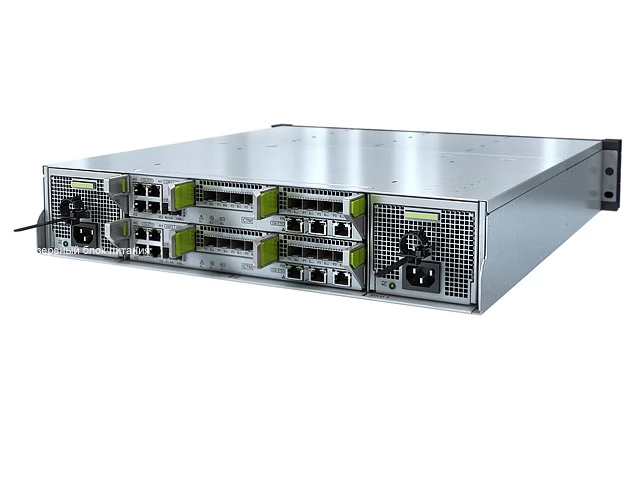

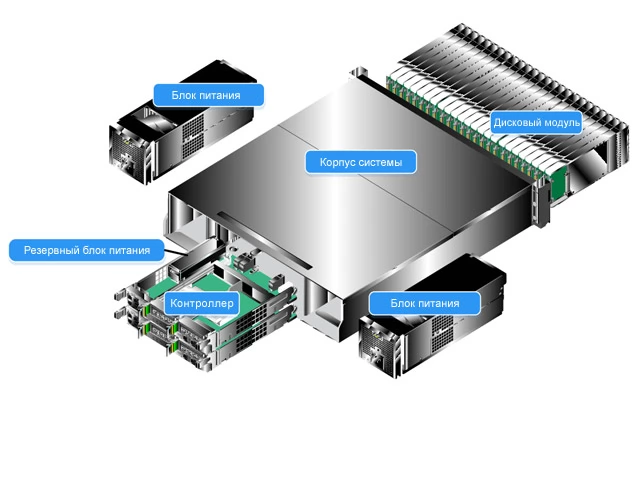

Унифицированная система хранения данных Huawei OceanStor 5110 V5 размещена в корпусе форм-фактора 2U, предназначенном для установки в стандартную серверную стойку. В передней части системы находится отсек для дисков, в котором можно разместить 12 3,5 дисков или 25 2,5 дисков. В задней части стойки размещаются контроллеры системы (до двух) и блоки питания (два). Система хранения имеет резервный источник питания, который загружается в случае сбоя питания и обеспечивает целостность данных.
Он содержит два контроллера с 16-ядерными процессорами - по одному процессору на контроллер. Он также имеет 16 ГБ или 32 ГБ кэша контроллера и 32 ГБ или 64 ГБ системного кэша.
Дисковый массив OceanStor 5110 V5 представляет собой унифицированный массив хранения данных и поддерживает одновременное подключение к сетям NAS и SAN.
Технические особенности системы хранения данных Huawei OceanStor 5110 V5
- Процессоры на контроллер: один 16-ядерный процессор.
- Размер кэша на контроллер: от 16 ГБ до 32 ГБ.
- Количество контроллеров на корпус (максимум): 2.
- Количество контроллеров масштабирования IP (максимум): 8.
- Количество дисков (максимум): 500.
- Конфигурация корпуса контроллера: корпус контроллера 2U с двадцатью пятью 2,5-дюймовыми дисками; корпус контроллера 2 U с двенадцатью 3,5-дюймовыми дисками; дисковый корпус SAS 2 U с двадцатью пятью 2,5-дюймовыми дисками; дисковый корпус SAS 4 U с двадцатью четырьмя 3,5-дюймовыми дисками.
- Количество дисковых корпусов (максимум): 2U SAS дисковый корпус (21); 4U SAS дисковый корпус (21).
- Максимальное количество дисковых корпусов, подключенных к внутренним каналам (портам): к паре портов SAS можно подключить максимум восемь дисковых корпусов SAS, рекомендовано два.
- Поддержка типов диска: SAS, SSD и NL-SAS; 8 Гбит/с Fibre Channel; 16 Гбит/с Fibre Channel.
- Поддерживаемые типы интерфейсных модулей с возможностью горячей замены: GE; 10GE (электрический); интерфейсный модуль SmartIO (8 Гбит /с, 10 Гбит /с и 16 Гбит /с), интерфейсный модуль SmartIO (8 Гбит /с, 10 Гбит /с, 16 Гбит /с, 25 Гбит /с и 32 Гбит /с).
- Поддерживаемый модуль расширения с возможностью горячей замены: 12 Гбит / с SAS.
- Максимальное количество модулей интерфейса ввода / вывода с возможностью горячей замены на контроллер: 2.
- Длина расширительных кабелей SAS: корпус контроллера - электрические кабели (1м, 2м, 3м); общий корпус диска - электрические кабели (1м, 2м, 3м, 5м), оптические кабели (15м).
Характеристики OceanStor 5110 V5

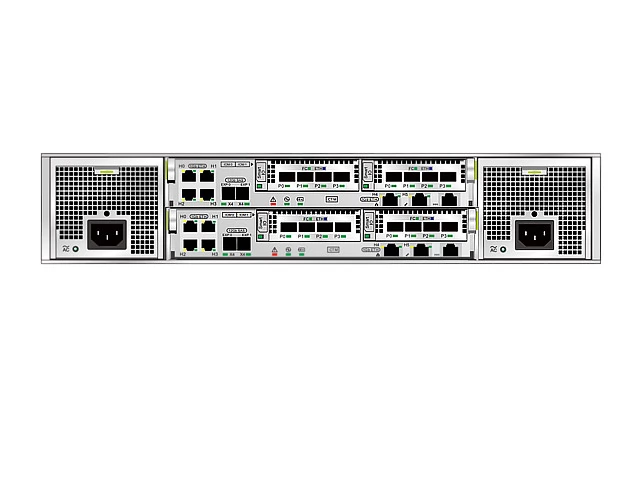

Ввод/вывод | Стандартные порты контроллера: |
4 х 1GE electrical port | |
2 х Mini SAS HD expansion port | |
Management network port | |
Maintenance network port | |
Serial port | |
Контроллеры | Два, каждый из которых имеет: |
Один процессор 16 ядер | |
Кэш на контроллер: 16 Гб или 32 Гб; то есть 32 Гб или 64 Гб на систему. | |
Расширение системы | В качестве опции расширения имеется два слота для установки интерфейсных модулей, в которых поддерживаются нижеследующие Hot Plug карты: |
4 х 8Gb FC карта | |
8 х 8Gb FC карта (2 x QSFP+ порта, на каждом из которых при помощи специального кабеля-разветвителя получается 4 х 8Gb FC) | |
8 х 16Gb FC карта (2 x QSFP+ порта, на каждом из которых при помощи специального кабеля-разветвителя получается 4 х 16Gb FC) | |
4 х 1GE electrical card (BASE-T) | |
4 х 10GE electrical card (10Gb BASE-T, RJ45) | |
4 х 12 Gbit/s SAS модуль расширения | |
4 х ports Smart I/O card (режим работы VN2VF/Scale-out — прямое подключение серверов не поддерживается, только через коммутаторы); варианты интерфейсов — 10/25GbE (оптика) и 8/16/32Gb FC | |
Дисковая подсистема | Поддерживаемые уровни RAID — 0, 1, 3, 5, 6, 10, 50. Из примечательных особенностей упомянем Coffer Disks — это первые четыре диска, на которых хранятся метаданные. Используются они не целиком. На каждом отрезается 5GB, из которых для отказоустойчивости организуются RAID 1. Остальное пространство доступно для объединения с другими дисками в системе. |
Масштабируемость |
Максимальное количество дисковых накопителей на систему — 500 шт. Дисковые полки расширения для OceanStor 5110 V5 следующие: |
2U SAS дисковых полки, 25 дисков SFF; максимум — 21; на два SAS порта — максимум 8, рекомендуется — 2 | |
4U SAS дисковых полки, 24 диска LFF; максимум — 21; на два SAS порта — максимум 8, рекомендуется — 2 | |
До 4-х дисковых массивов возможно объединить в кластер, увеличивая таким образом общую масштабируемость. Две системы допускается соединять напрямую через Smart I/O карты; большее количество — через 10Gb коммутаторы. | |
Программное обеспечение | DeviceManager — управление массивом |
SmartThin — динамическое выделение емкости | |
HyperCopy — копирование LUN из одной системы в другую (это не репликация данных) | |
HyperSnap — создание снепшотов (моментальных снимков) | |
SmartMigration — миграция данных со сторонних массивов | |
SmartErase — гарантированное уничтожение данных | |
SmartMotion — балансировка нагрузки между носителями (Horizontal Data Movement) | |
SystemReporter — инструмент анализа производительности, аналитики и мониторинга массива | |
HyperClone — полная копия LUN в рамках одного Storage | |
SmartVirtualization — виртуализация сторонних дисковых массивов | |
SmarTier — многоуровневое хранение данных (тиринг) | |
HyperMirror — синхронная и асинхронная репликация данных | |
SmartQuota — управление и контроль файловыми ресурсов | |
поддержка протоколов NFS, CIFS, NDMP | |
SmartMultitenant — разграничение прав и ресурсов между различными пользователями системы | |
HyperLock (WORM) — защита файлов от переименования, изменения или удаления | |
HyperVault — защита данных в пределах одной системы, а также бэкап между разнесенными | |
SmartCache — использование SSD в качестве расширения кэш-памяти | |
SmartQoS — интеллектуальный контроль показателей ввода/вывода для определенных LUNов | |
HyperReplication — репликация данных между массивами | |
SmartPartition — гранулярное разделение кэш-памяти между приложениями | |
SmartDedupe — инлайн дедупликация | |
SmartCompression — инлайн компрессия | |
HyperMetro — отказоустойчивая конфигурация между разнесенными площадками |
