Гибридная СХД корпоративного уровня YADRO TATLIN.UNIFIED отечественного производства обеспечивает блочный доступ к данным по протоколам FC и iSCSI. СХД поддерживает одновременное использование дисковых накопителей и твердотельных накопителей. Надежность хранения данных обеспечивается отказоустойчивой архитектурой оборудования и гибкими политиками защиты целостности данных с минимальной избыточностью на основе кодов Рида-Соломона.
Обзор системы хранения YADRO TATLIN.UNIFIED
TATLIN.UNIFIED — первое поколение гибридных СХД корпоративного уровня компании YADRO. TATLIN UNIFIED — надежная система хранения данных класса midrange уровня enterprise для решения разноплановых задач с исключительными показателями плотности и стоимости владения.
Предназначение
- Базы данных
- Аналитика
- Виртуализация
- Стриминг
СХД YADRO TATLIN.UNIFIED обеспечивает блочный доступ к данным по протоколам FC и iSCSI. СХД поддерживает одновременное использование дисковых накопителей и твердотельных накопителей. Надежность хранения данных обеспечивается отказоустойчивой архитектурой оборудования и гибкими политиками защиты целостности данных с минимальной избыточностью на основе кодов Рида-Соломона.
Управление СХД может осуществляться как из интерфейса командной строки, так и с помощью графического веб-интерфейса пользователя.
Архитектура

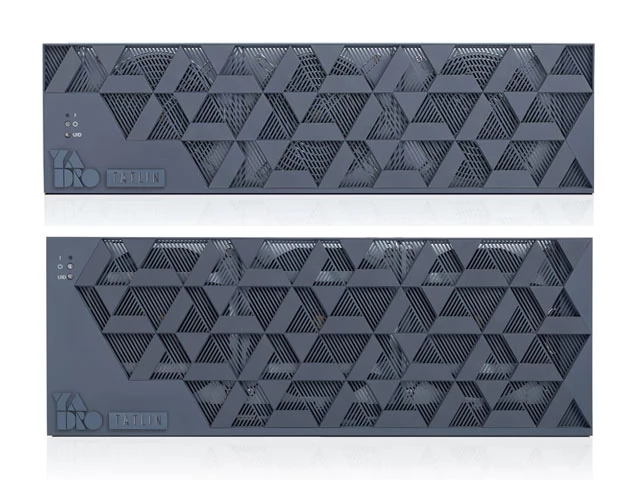

СХД TATLIN.UNIFIED построена на модульной аппаратной платформе, содержащей следующие основные компоненты:
- контроллерное шасси, предоставляющее вычислительные ресурсы для ввода-вывода данных и доступа к ним серверов пользователей;
- дисковые полки расширения, используемые для размещения накопителей.
Ввод-вывод данных осуществляется через каналы внешних сетей хранения FC и Ethernet. СХД управляется по протоколу удаленного доступа SSH через внешнюю сеть управления Ethernet.
Для управления СХД используются интерфейс командной строки TATLIN CLI и графический веб-интерфейс пользователя TATLIN WEBUI.
- Система для широкого спектра задач
- Поддержка NVMe, SSD, SAS, NLSAS модулей
- Защита целостности данных с помощью гибких политик хранения T-RAID
Скорость работы с данными
- 4 высокопроизводительных процессора, более 60 ядер на систему
- Поддержка современных накопителей: NVMe/SAS SSD диски
- До 28 современных NVMe SSD накопителей в 1 системе
- Производительность: 1 000 000+ IOPS
Надежность хранения данных
- Алгоритм защиты данных Erasure coding
- Возможность одновременной потери до 8 дисков в рамках единого пула
- Энергонезависимая кэш-память
- Работа контроллеров в режиме Symmetric Active-Active
- Резервирование и горячая замена ключевых компонентов
- Обновление системы без потери доступа к данным
Возможности масштабирования
- Возможности расширения: до 16 портов FC 32Gb/s, до 32 FC 16 Gb/s SFP28, до 16 портов Ethernet 10/25 Gb/s
- Несколько видов дисковых полок расширения
- Гибридное или all-flash хранилище по выбору
- Поддержка «тонких» томов (thin provisioning)
Технические характеристики YADRO TATLIN.UNIFIED
Компоненты | |
Контроллеры хранения | 2 |
Контроллерное шасси | 1 |
Дисковые полки расширения | до 4 |
Общие характеристики СХД | |
Минимум/максимум накопителей | 3/386 |
Процессоры | 4 |
Кэш-память | 512 ГБ (по умолчанию) / 1024 ГБ (опция расширения) |
Максимальная неразмеченная емкость | 11427 ТБ |
Интерфейс подключения накопителей | SAS 3.0, PCI Express 3.0 |
Поддержка операционных систем и ПО виртуализации |
CentOS 7.6/7.7/7.8/8.0/8.1/8.2 SUSE 12SP4/12SP5/15/15SP1/15SP2 RHEL 7.6/7.7/7.8/8.0/8.1/8.2 Ubuntu 18.04 LTS/18.04 1-5 LTS/20.04 LTS/20.04 1 LTS/20.10 Windows Server 2016/2019 VMware vSphere 6.5/6.7/7 ECP Veil 4.5+ Astra Linux «Смоленск»/«Орел» |
Интеграция со сторонними приложениями |
Zabbix Nagios OpenStack Cinder Driver (по iSCSI/FC для версий Train /Queens /Victoria) |
Максимальное количество хостов | 200 |
Максимальное количество пулов | 100 |
Максимальное количество ресурсов (LUN) | 150 |
Максимальный размер ресурса (LUN) | 1 ПБ |
Максимальное количество портов FC | 32 |
Максимальное количество портов Ethernet | 16 |
Поддерживаемые типы накопителей |
NVMe SSD 1 DWPD 1.92 TB, 3.84 ТВ, 7.68 ТВ, 15 TB U.2 NVMe SSD 3 DWPD 1.6 TB, 3.2 ТВ, 6.4 TB U.2 SAS SSD 1 DWPD 1.92 TB, 3.84 ТВ, 7.68 ТВ, 15.36 TB, 30.72 TB 2,5” SAS SSD 3 DWPD 1.6 TB, 3.2 ТВ, 6.4 TB 2,5” SAS 10K 1.8 TB, 2.4 TB 2,5” NL-SAS 7.2K 8 TB, 10 ТВ, 12 ТВ, 14 ТВ, 16 TB 3,5” |
Программные возможности СХД | |
Возможности СХД |
Поддержка «тонкого» резервирования (Thin Provisioning) Параллельная запись на все накопители для максимизации пропускной способности Объединение накопителей в единый отказоустойчивый пул хранения Расширение пула «на ходу» от одного диска Опция выключения кэш-памяти на уровне ресурса Наличие распределенного резервного пространства в пуле хранения вместо выделенных резервных дисков Отсутствие привязки ресурсов к конкретным накопителям Многопутевой ввод-вывод (Multipath) Symmetriс Active-Active режимы работы контроллеров |
Доступ к данным | Блочный |
Интерфейсные протоколы | iSCSI, FC |
Управление | WEB HTML5, CLI |
Мониторинг |
Анализ производительности и состояния в реальном времени по загрузке, времени отклика, IOPS, Bandwidth Расширенные отчеты по более чем 20 параметрам за заданный интервал времени без установки вспомогательного ПО с глубиной до 1 года Интерфейс состояний ключевых компонентов Уведомления о нештатных ситуациях |
Возможности аудита | Логирование действий пользователей |
Оповещение | SNMP, SMTP, Syslog, Call Home |
Локальная защита целостности данных |
Защита целостности на основе кодов Рида-Соломона (Erasure coding) Гибкие политики избыточности от 1D+1P до 8D+8P Отказ до 8 дисков в рамках единого пула Проверка целостности данных в фоновом режиме |
Контроль доступа |
Интеграция с LDAP/AD Поддержка RBAC Возможность создания локальных пользователей |
Поддержка внешних сервисов | NTP, DNS |
Обновление встроенного ПО | Без прерывания доступа к данным и управлением СХД |
Лицензионная политика | Весь программный функционал входит в базовую поставку системы |
Языковые пакеты WEBUI | Английский, русский |
Характеристики контроллера хранения | |
Форм-фактор | Для установки в контроллерное шасси |
Процессоры | 2 |
Количество ядер | 32 |
Память | DDR4 256/512 ГБ ECC RAM |
Сеть соединения между контроллерами хранения | RDMA 100 Гб/с, 2 порта |
Сеть управления |
Скорость: 1 Гб/с, 100 Мб/с Стандарты: IEEE 802.3u, IEEE 802.3ab |

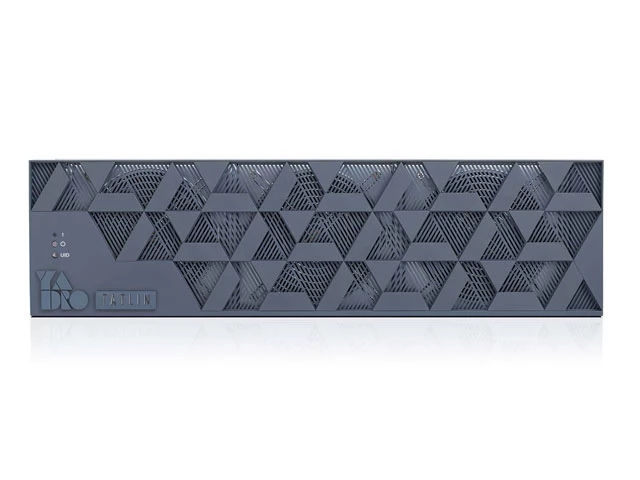

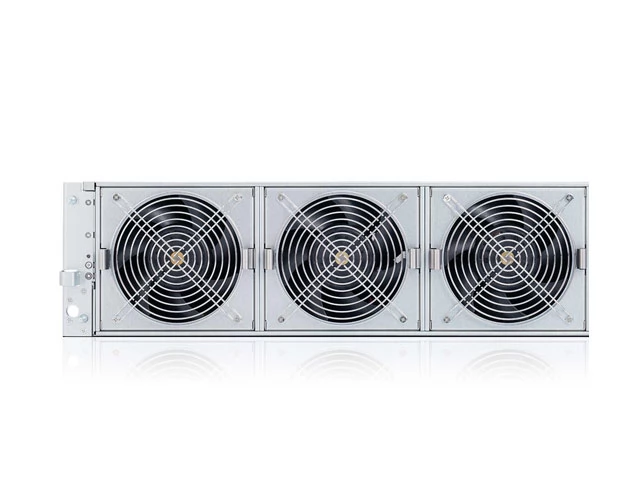

Характеристики контроллерного шасси | |
Форм-фактор | 3U |
Количество слотов расширения | До 10 |
Типы карт расширения ввода-вывода |
Карта Ethernet (10/25 Гб/c) 2 порта Карта FC (16 Гб/c) 4 порта Карта FC (32 Гб/c) 2 порта Карта x16 PCIe 3.0 4 порта |
Максимальное количество портов ввода-вывода FC | До 32 |
Максимальное количество портов Ethernet | До 16 |
Блоки питания | 1600 Вт (2 блока питания с резервированием 1+1 и поддержкой горячей замены) |
Энергопотребление | От 450 до 800 Вт (в зависимости от наполнения) |
Габаритные размеры без учета лицевой панели и CMA | 448 х 132 х 872 мм |
Габаритные размеры с учетом лицевой панели и CMA | 448 х 132 х 1050 мм |
Масса | От 25 до 35 кг (в зависимости от наполнения) |

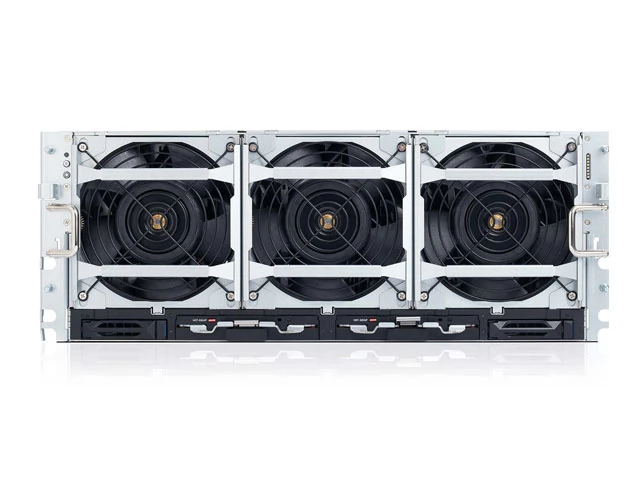

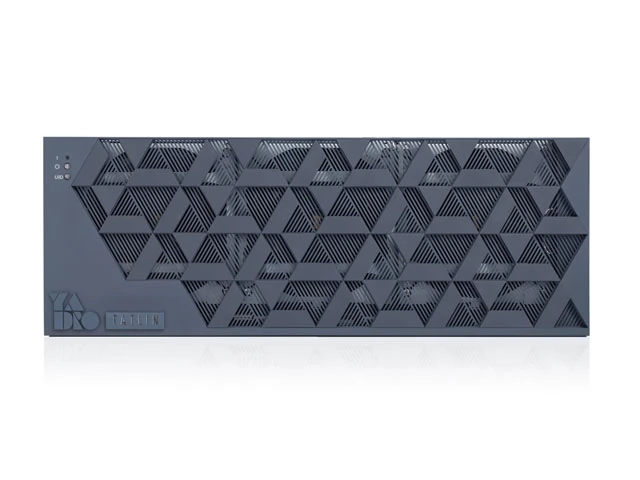

Характеристики дисковой полки расширения DBN | |
Форм-фактор | 4U |
Неразмеченная емкость | 2580 ТБ (28 NVMe × 15,36 TБ и 70 SAS SSD × 30,72 ТБ) |
Интерфейсы | 8 × PCIe Gen3 x4 и 4 × SAS 3.0 |
Блоки питания | 2000 Вт (2 блока питания с резервированием 1+1 и поддержкой горячей замены) |
Энергопотребление | От 200 до 1700 Вт |
Габаритные размеры без учета лицевой панели и CMA | 448 х 178 х 860 мм |
Габаритные размеры с учетом лицевой панели и CMA | 448 х 178 х 1040 мм |
Масса | От 40 до 90 кг (в зависимости от конфигурации) |
Характеристики дисковой полки расширения DBS | |
Форм-фактор | 4U |
Неразмеченная емкость | До 2949 ТБ (96 SAS SSD 2.5” × 30,72 ТБ) |
Интерфейсы | 4 × SAS 3.0 |
Блоки питания | 2000 Вт (2 блока питания с резервированием 1+1 и поддержкой горячей замены) |
Энергопотребление | От 200 до 1200 Вт (в зависимости от наполнения) |
Габаритные размеры без учета лицевой панели и CMA | 448 х 178 х 860 мм |
Габаритные размеры c учетом лицевой панели и CMA | 448 х 178 х 1040 мм |
Масса | От 40 до 100 кг (в зависимости от наполнения) |
Климатические условия эксплуатации СХД | |
Температура | От 15 до 32 °С |
Относительная влажность | От 20 до 80 % |
