Коммутационные модули Cisco Catalyst серии 4500.

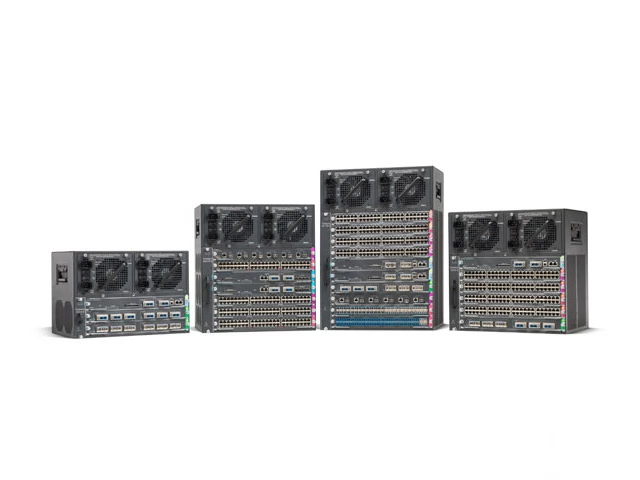

Коммутатор Cisco Catalyst 4500 Series switches
Для многих мировых интернет – провайдеров очень важно, чтобы клиенты получали качественную связь без нарушений во время передачи информации по каналам и интернет линиям. Уровень развития будет полностью зависеть от того, какие оборудование использует вычислительный центр или провайдер. Решением всех проблем, связанных с обеспечением сетевого доступа являются коммутаторы Cisco Catalyst серии 4500. Данные устройства позволяют компаниям разных уровней быть уверенными в том, что их постоянные клиенты получат нужный трафик, а также смогут отправлять пакеты информации на высоких скоростях.
Коммутаторы Cisco Catalyst 4500
Series оснащены архитектурой, позволяющей воспользоваться высокими возможностями данных устройств. Сетевое оборудование Cisco Catalyst серии 4500 отличается своим легким функционалом, быстрой обработкой и передачей информации по линиям сетевой структуры. Предприятия, разделенные на удаленные офисы должны также поддерживать связь. В сегодняшнее время для осуществления данной задачи используется только сетевые устройства от мирового производителя Cisco . Линия коммутаторов Cisco Catalyst 4500 отличается своей производительностью, мощностью и скоростными способностями. Клиент может быть уверенным в том, что каждый потраченный цент при покупке коммутатора вернется спустя несколько лет. Полная защита передаваемой информации, по требованию пользователю может выставляться доступ по паролю, а также выполняться шифрование данных. Коммутаторы Cisco Catalyst серии 4500 обладают быстрой разверткой, во время установке в рабочей среде сотрудникам компании необходимо затратить минимум времени на изучение руководства, а также быстрый монтаж продукции.
Коммутаторы Cisco Catalyst 4500 высокопроизводительны при любых условиях и загруженности вычислительного центра. Клиент должен понимать, что использовать необходимо аппарат в меру его возможностей, чтобы не возникало внеплановых простоев. Поначалу рекомендуется не давать высокую нагрузку на аппарат, необходимо, чтобы установленное программное обеспечение оптимизировало все ресурсы конфигурации, после чего пользователь в полной мере может использовать возможности сетевого оборудования Cisco Catalyst серии 4500. Линия коммутаторов Cisco Catalyst серии 4500 выделяется среди подобных продуктов легким и понятным интерфейсом, воспользоваться которым способен каждый покупатель. Питание продукта выполняется по витой паре в 30 Вт, тем самым обеспечивается непрерывная работа данного устройства.
Технические характеристики
коммутатора
Cisco Catalyst 4500 Series switches
Модель | Catalyst 4510R | Catalyst 4507R | Catalyst 4506 | Catalyst 4503 |
Количество слотов | 10 | 7 | 6 | 3 |
Слоты для процессорных модулей | 2 | 2 | 1 | 1 |
Слоты для линейных карт | 8 | 5 | 5 | 2 |
Разъёмы для Б.П. | 2 | 2 | 2 | 2 |
Поддержка переменного тока | Есть | |||
Поддержка постоянного тока | Есть | |||
Поддержка PoE | Есть | |||
Отсек для системы охлаждения | 1 | |||
Резервирование процессорного модуля | Поддерживается (Supervisor Engine 6-E,V-10GE, V) | Поддерживается (Supervisor Engine 6-E, 6L-E, V-10GE, V, IV, II-Plus-10GE, II-Plus) | Не поддерживается | |
Поддерживаемые процессорные модули | Supervisor Engine 6-E,V-10GE, V | Supervisor Engine 6-E, 6L-E, V-10GE, V, IV, II-Plus-10GE, II-Plus | Supervisor Engine 6-E, 6L-E, V-10GE, V, IV, II-Plus-10GE, II-Plus | Supervisor Engine 6-E, 6L-E, V-10GE, V, IV, II-Plus-10GE, II-Plus Engine II-Plus-TS |
Пропускная способность слота для линейных карт | 6Gbps | |||
Положение стоечного крепления 19" | Спереди | |||
Положение стоечного крепления 23" | Спереди (опционально) |
Особенности коммутации на втором сетевом уровне | Пропускная способность 48 млн. пакетов в секунду. Поддержка протоколов:
|
Особенности коммутации на третьем сетевом уровне | Программная маршрутизация по протоколу IPX и AppleTalk. Поддержка протоколов:
|
Усовершенствованное качество обслуживания (QoS) и управление трафиком | Настройка правил QoS для каждого порта в отдельности. Настройка правил QoS для каждой виртуальной сети в отдельности. Аппаратная поддержка до 4-х входящих очередей на порт. Механизм управления постановкой в очередь, основанный на приоритезации трафика (strict priority). Классификация и определение трафика по типу обслуживания (ToS) или DSCP. Классификация и определение трафика по заголовкам пакетов. Управления входящим и исходящим трафиком по заголовкам пакетов. Поддержка до 1024 правил входящего и 1024 правил исходящего контроля трафика, которые могут быть настроены совместно, либо индивидуально. Механизм предотвращения перегрузок буфера (Dynamic Buffer Limiting, DBL). Интерфейс командной строки Auto-QoS для настройки IP-телефонии. |
Производительность | Пропускная способность 64 Гбит/с. Пересылка пакетов на втором сетевом уровне на скорости 48 млн. пакетов в секунду. Аппаратная поддержка IP Cisco Express Forwarding на скорости 48 млн. пакетов в секунду для третьего сетевого уровня. Фильтрация пакетов TCP/UDP на скорости 48 млн. пакетов в секунду. При активации расширенных возможностей управления на 3-м и 4-м сетевом уровне производительность не снижается. Поддержка 32768 MAC-адресов. Поддержка 131072 записей в таблице маршрутизации. Расширяемость до 4000 виртуальных портов. Агрегация полосы пропускания до 16 Гбит/с при помощи технологии Cisco Gigabit EtherChannel. Аппаратная поддержка управления multicast-потоками . Аппаратная поддержка списков прав доступа (ACL), в том числе ACL маршрутизации (RACL), ACL виртуальных сетей (VLAN ACLs). |
Управление | Управление процессорным модулем при помощи программного обеспечения Cisco Network Assistant Единый консольный порт и единый IP-адрес для управления всеми возможностями коммутатора. Управление коммутаторами, маршрутизаторами и концентраторами при помощи программного обеспечения CiscoWorks Windows. Поддержка протоколов: SNMP v1,v2,v3 Внеполосное управление при помощи интерфейса командной строки. Приложение удаленного мониторинга (RMON) поддерживает четыре группы наблюдения (history, statistics, alarms, events) для контроля и управления трафиком, улучшенным наблюдением и анализом ситуации. динамический рефлектометр Возможность подключение карты Compact Flash, которая будет использоваться для резервного копирования и восстановления системы. NetFlow VLAN Statistics. Уведомление о новых подключаемых MAC-адресах. CPU: 800 МГц; Оперативная память: 512 Мб; NVRAM: 512 Кб. |
Безопасность | Механизм перехвата DHCP-сообщений для уменьшения угрозы осуществления атаки на протокол DHCP (DHCP snooping). Поддержка протоколов:
|
Поддерживаемые индустриальные стандарты |
|
